概念

地形图上一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。

比例尺表示了实际地理事物在地图上的缩小程度。

地形图比例尺的表示方法

1. 数字比例尺

用分子是 1 的分数形式表示的比例尺，称为数字比例尺。

设图上某一线段长度为d，地面上相应线段的水平长度为D，则该图的比例尺为：

M为比例尺分母，其值越大，比例尺越小，表示的地物、地貌越粗略；反之，则比例尺越大，表示的地物、地貌越详尽。

2. 图示比例尺

为了用图方便，减小图纸伸缩而引起的使用中的误差，在绘制地形图时，常在图上绘制图示比例尺。

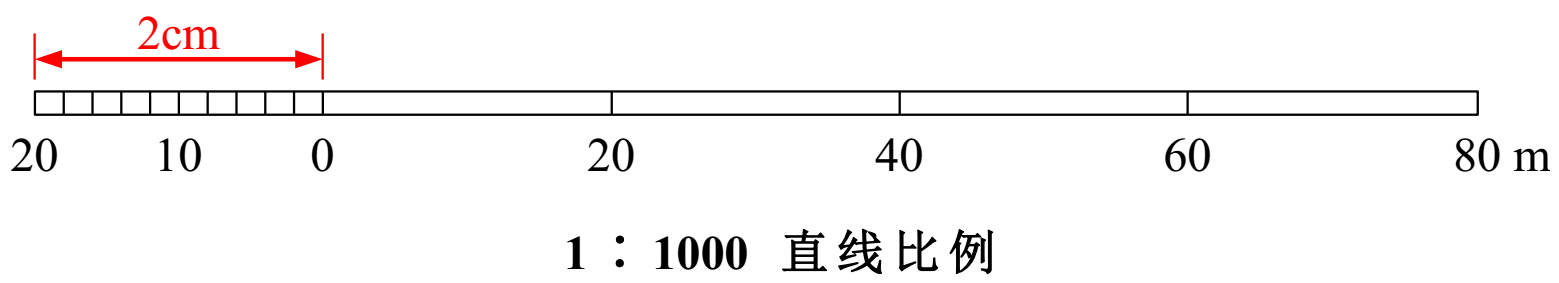

最常见的图示比例尺为直线比例尺。

直线比例尺是在图纸上绘制一直线，以2cm为基本单位等分为 5段，最左边一个基本单位分10等分，在右分点上注记“0”，自“0”起向左及向右的各分点上，注记按数字比例尺计算出的相应的实际水平距离。

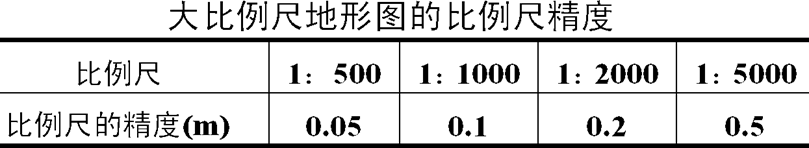

3. 比例尺精度

图上0.1mm所表示的实地水平距离称为比例尺精度。

比例尺精度等于0.1mm与比例尺分母M的乘积，比例尺越大，比例尺精度越高。

作用：

根据比例尺精度确定量距精度，根据测距精度确定比例尺。

4. 地形图分类

1）地形图分为：国家基本比例尺地形图、工程用大比例尺地形图。

① 国家基本比例尺地形图

具有统一的大地坐标系统和高程系统，完整的比例尺系列和分幅编号系统。

我国1992年12月发布了《国家基本比例尺地形图新的分幅与编号GB／T13989—92》（自1993年3月起实施），将1∶100万、1∶50万、1∶25万、1∶10万、1∶5万、1∶2.5万、1∶1万、1∶5000八种比例尺的地形图规定为国家基本比例尺地形图。

② 工程用大比例尺地形图

没有统一的分幅编号和比例尺系列，根据具体情况自主确定。

2）按比例尺可分为：

① 大比例尺地形图

1∶500、1∶1000、1∶2000、1∶5000，用实测及航测方法成图。

② 中比例尺地形图

1∶1万、1∶2.5万、1∶5万、1∶10万，用航测及编绘方法成图。

③ 小比例尺地形图

1∶25万、1∶50万、1∶100万，用编绘方法成图。
