数据采集
1. 数据采集文件的选择
数据采集文件是用来存储采集数据（碎部点）的文件。

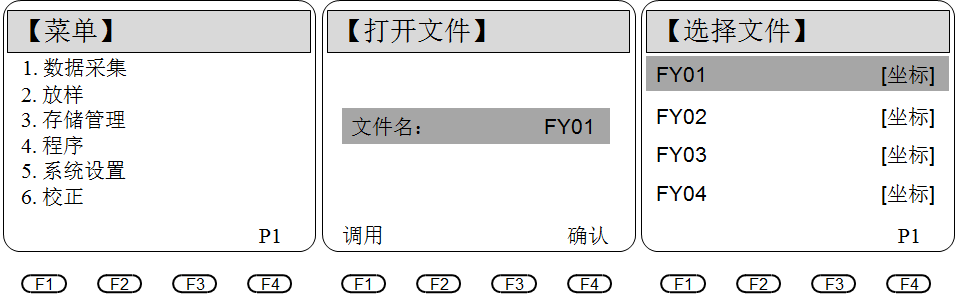

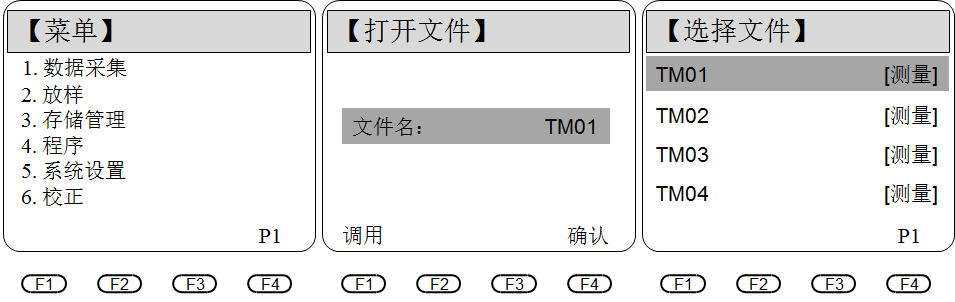

按【MENU】键，进入主菜单，按数字键【1】——“数据采集”，进入“打开文件”界面。
如第一次进行数据采集，则在“文件名”处输入数据采集的文件名,按【F4】确认，进入“数据采集”。
如要在以前采集文件中继续采集，则按【F1】——“调用”，在“选择文件”界面按方向键【▲】、【▼】选择文件；
按回车键【ENT】确认，进入“数据采集”界面。
2. 调用坐标文件的选择
在数据采集中需要调用仪器内坐标数据文件中的坐标作为测站点、后视点坐标用，则需要先选择数据文件作为调用文件。
在“数据采集”界面，按数字键【4】——“选择文件”进入“打开文件”界面，按【F1】——“调用”，在“选择文件”界面按方向键【▲】、【▼】选择文件；按回车键【ENT】确认，返回到“数据采集”界面。
3. 设置测站
设置测站点有两种方式：
① 直接键入测站点坐标；
② 调用仪器内存中的数据文件中的坐标。
（1）直接键入测站点坐标

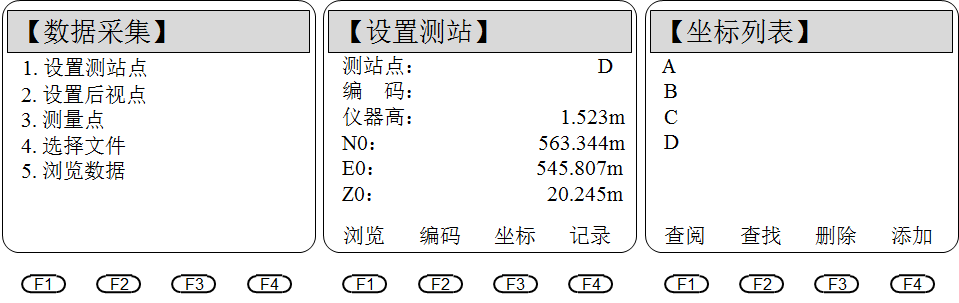

在“数据采集”界面，按数字键【1】——“设置测站点”，进入“设置测站”界面，此时界面显示的是前一次数据采集时的坐标。
依次输入“测站点”、“编码”、“仪器高”、“N0”、“E0”、“Z0”，按【F4】——“记录”，回到“数据采集”界面。
（2）调用仪器内存数据文件中的坐标
在“设置测站”界面，按【F3】——坐标，进入“坐标列表”界面，此时显示的是调用坐标文件中各点的点名。按方向键【▲】、【▼】选择文件，按回车键【ENT】确认，返回到“设置测站”界面。输入“仪器高”，按【F4】——“记录”，回到“数据采集”界面。
如在“坐标列表”中没有所要设置的测站点，可按【F4】——“添加”，然后输入输入“测站点”、“编码”、“N”、“E”、“Z”，按【ENT】确认。
4. 设置后视
后视点用来确定方向，设置后视点有两种方式：① 设置后视点坐标；② 设置后视点方向的定向角。
（1）设置后视点坐标

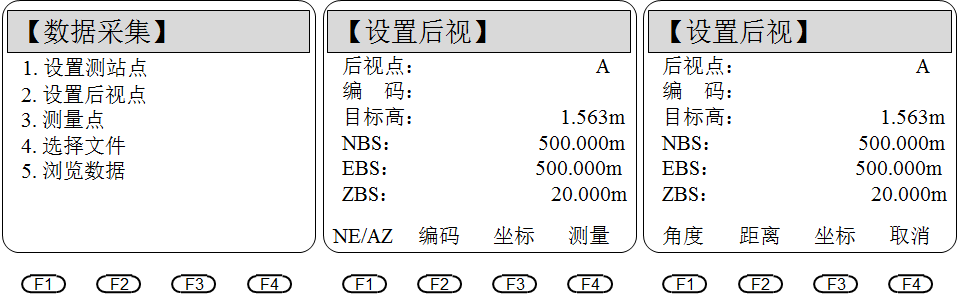

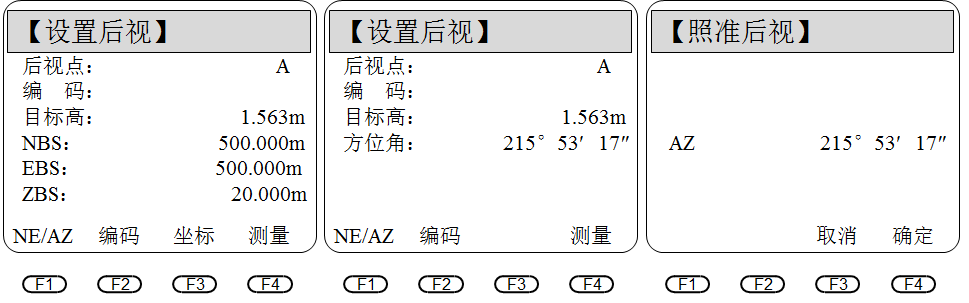

如后视点坐标已知，则在“数据采集”界面，按数字键【2】——“设置后视点”进入“设置后视”界面。后视点坐标也分键入和调用两种方式，其方法同测站坐标设置。
在坐标和目标高设置好后，必须瞄准后视点按【F4】——“测量”，在新的界面出现“角度”（【F1】）、“距离”（【F2】）、“坐标”（【F3】）三个选项。按【F3】——“坐标”，进入“照准后视”界面。

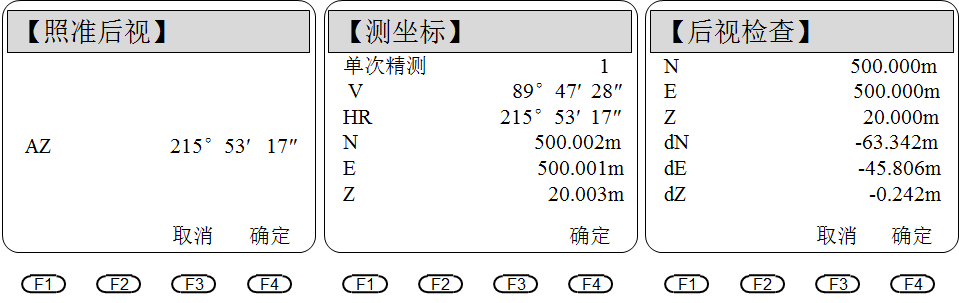

在此界面，“AZ”表示的是测站点至后视点方向的坐标方位角，可作为检核设置正确与否的依据。按【F4】——“确定”，进入“测坐标”界面，按【F4】——“确定”，进入“后视检查”界面，将显示的后视点坐标和输入的后视点坐标比对，如符合精度要求则按【F4】确定，仪器自动返回到“数据采集”界面。如不符合要求则说明有错误存在，应检查原因，重新设置。
（2）设置后视点方向的定向角
如后视点坐标未知，则在“设置后视”界面，按【F1】——“NE/AZ”，在新的界面输入“后视点”、“编码”、“目标高”、“方位角”（测站点到后视点方向的坐标方位角）。瞄准后视点按【F4】测量，进入“照准后视”界面，在此界面显示的“AZ”表示测量出的测站点到后视点方向的坐标方位角，检查与输入的坐标方位角是否相符，如相符则按【F4】确定，仪器自动返回到“数据采集”界面。如不符则说明有错误存在，应检查原因，重新设置。
5. 碎部点测量

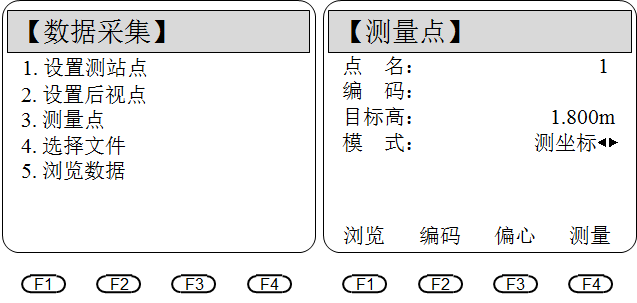

在“数据采集”界面，按数字键【3】——“测量点”，进入“测量点”界面。输入“点名”、“编码”、“目标高”，选择“模式”（测角度、测距离、测坐标）为“测坐标”。照准目标点，按【F4】——“测量”，进入“测坐标”界面，按【F4】——“确定”，数据自动保存，并返回“测量点”界面，系统自动将“点名+1”，瞄准下一目标，重复以上操作，直至所有碎部点测量完毕。
在采集过程中，可通过【F1】——“浏览”，来查看所测数据。
坐标放样
1.放样文件的选择
放样时，首先需选择一个文件，可进行测站坐标数据、后视坐标数据和放样点数据的调用。
在“菜单”界面，按数字键【2】——“放样”，进行放样文件的选择，其方法同数据采集文件的选择。

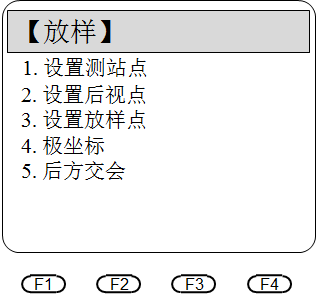

文件选择完后进入“放样”界面。
2.设置测站
方法同数据采集的设置测站
3.设置后视
方法同数据采集的设置后视
4.实施放样

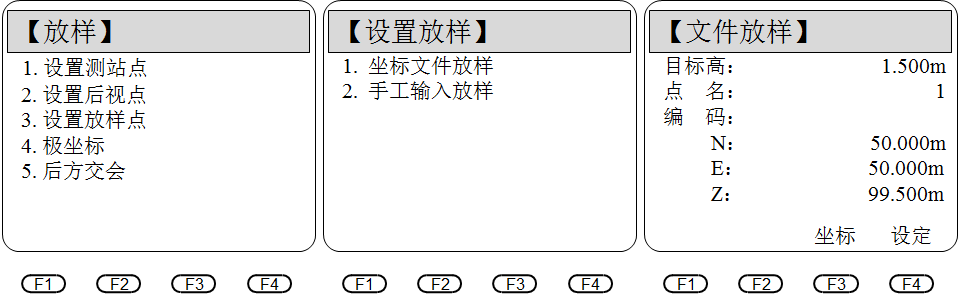

在“放样”界面，按数字键【3】，进入“设置放样”界面。
（1）坐标文件放样
按数字键【1】，进入“文件放样”界面，在此界面输入目标高，按【F3】——“坐标”可选择所需放样的坐标点，或直接按方向键【▲】【▼】来选择所需放样的坐标点，找到放样点后，按【F4】确定，进入“放样值”界面。

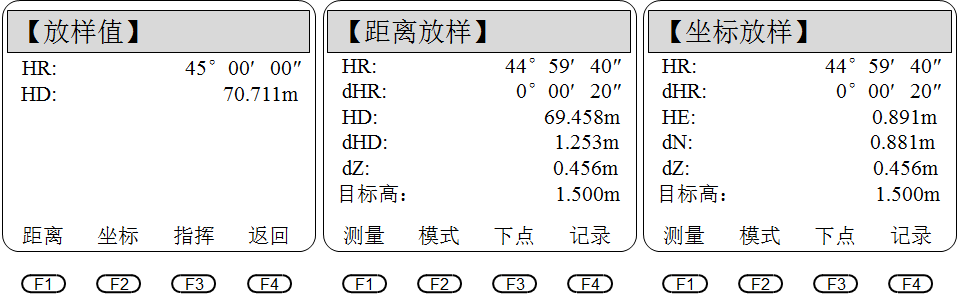

此时，仪器进行放样元素的计算，显示放样值，HR——放样点方向的水平角，HD——测站点到放样点的水平距离。
放样模式有：距离放样、坐标放样、指挥放样。
① 距离放样
在“放样值”界面按【F1】——“距离”，进入“距离放样”界面。在所需放样点的大致位置放置棱镜，用仪器照准棱镜中心，按【F1】——“测量”，即可得出棱镜位置与放样点位置的位置差。
左右调整棱镜，使 dHR=0°00′00″，即表明找到放样点的方向；之后前后调整棱镜，使 dHD=0；最后上下调整棱镜高度，使 dZ=0，此时棱镜位置即为放样点位置。
② 坐标放样
在“放样值”界面按【F2】——“坐标”，进入“坐标放样”界面。在所需放样点的大致位置放置棱镜，用仪器照准棱镜中心，按【F1】——“测量”，即可得出棱镜位置与放样点位置的位置差。
左右调整棱镜，使 dHR=0°00′00″；之后前后调整棱镜，使 dE=dN=0；最后上下调整棱镜高度，使 dZ=0，此时棱镜位置即为放样点位置。
③ 指挥放样

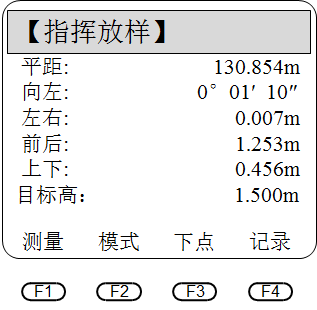

在“放样值”界面，按【F3】——指挥,进入“指挥放样”界面。照准棱镜，按【F1】——“测量”，系统自动计算棱镜位置与放样位置的偏差，较直观地指示出调整方法，便于放样。
先左右调整棱镜，使“向左”值接近于零，之后按照“左右”、“前后”、“上下”值分别左右、前后、上下调整棱镜位置，使值为零，此时棱镜位置即为放样点位置。其中正值代表棱镜需向右、前方移动，负值代表棱镜需向左、后方移动。
该点放样完成后，按【F3】——“下点”，进行下一点的放样。
（2）手工输入放样
手工输入放样，其放样点坐标由键盘输入，其余步骤同坐标文件放样。
