光电测距又称为电磁波测距（Electro-magnetic Distance Measuring，简称EDM）是用电磁波作为载波传输测距信号，以测量两点间距离。具有测程远、精度高、速度快、、操作简便、工作强度低、几乎不受地形限制等优点。

光电测距仪的分类

按测程

远程（15km以上）、中程（3～15 km）、短程（3km以内）。

按精度

Ⅰ级：mD＜5mm

Ⅱ级：5mm ≤ mD ≤ 10mm

Ⅲ级：10mm ＜ mD ≤ 20mm

光电测距仪的精度：

mD=±(A+B · ppm ·D)

式中：mD——测距中误差；A——固定误差；B ——比例误差；D ——两点间距离；ppm ——1×10^-6。

按测距方式

脉冲式、相位式。

基本原理

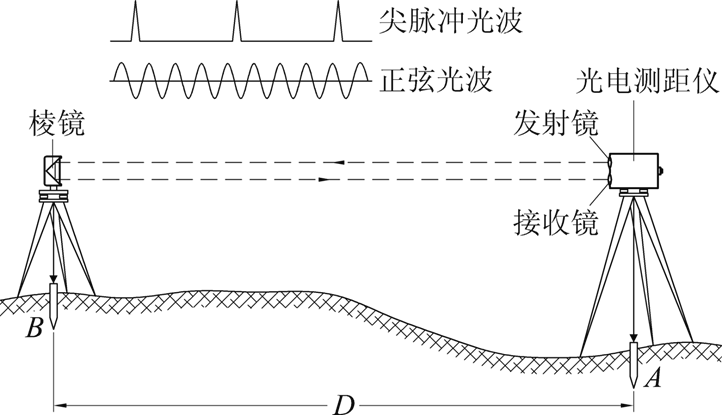

通过测定光波在测点之间往返传播的时间t，借助光在空气中的传播速度C，计算两点的距离D。

1. 脉冲式光电测距仪

测量发射尖脉冲在待测距离往返传播时间计算距离，从开始到结束，测量完整周期脉冲个数,不满一周期则被丢掉。

式中：    t ——脉冲往返的传播时间；q ——完整周期脉冲个数；

T0——脉冲周期；f0——脉冲频率。

脉冲间隔越短，周期就越短，频率也就越高，测量也越准确。若误差为±0.01m，要求频率为15000MHz。

目前，采用石英晶体振荡器，频率最高为300MHz，测距误差为±0.5m。

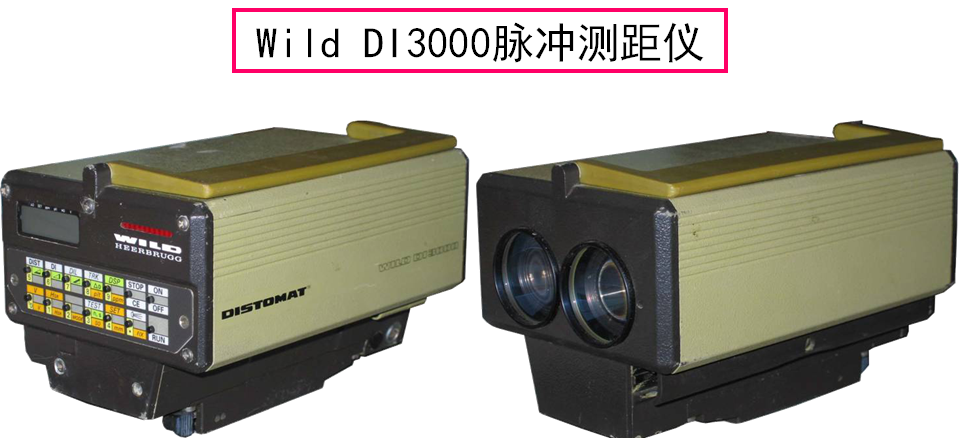

1985年，徕卡公司推出了测程为14km、标称测距精度为±（3~5mm+1ppm）的DI3000红外测距仪，它是当前测距精度最高的脉冲式光电测距仪。

其核心技术就是采用一放电时间T 是充电时间t 的数千倍（具体倍数厂方没有提供详细资料）电容，用测距时间对电容器充电，然后放电。通过测量放电时间，并将其缩小数千倍，得到测距时间，从而提高测距精度。

2. 相位式光电测距仪

测量正弦光波在待测距离往返传播相位差解算t，借助光在空气中的传播速度c，计算两点的距离D ：

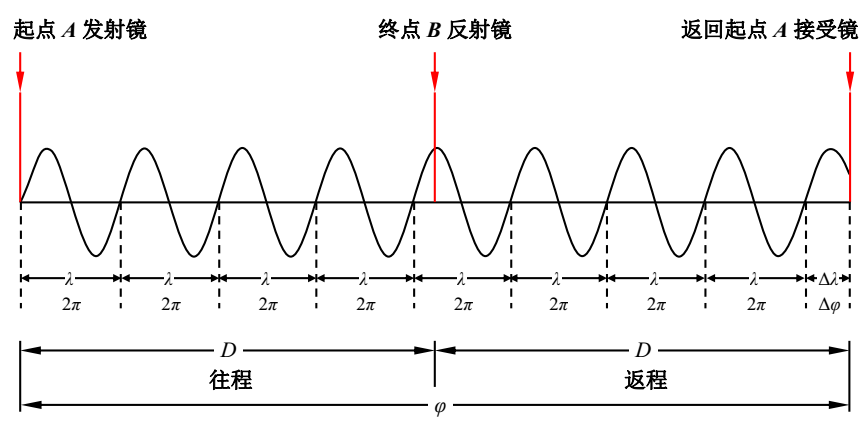

设调制光的频率为f，波长为λ，则光波在待测距离上往返一次所产生的总相位移为：

相位位移是以2π 为周期变化的，设从发射点至接受点之间的调制波整周期数为N，不足一个整周期的比例数为ΔN，则：

λ/2称为“光尺”。

相位测距仪的相位计只能测定0～2π 的相位变化，即只能测出 ΔN= Δφ/2π，无法测定相位的整周期数 N。

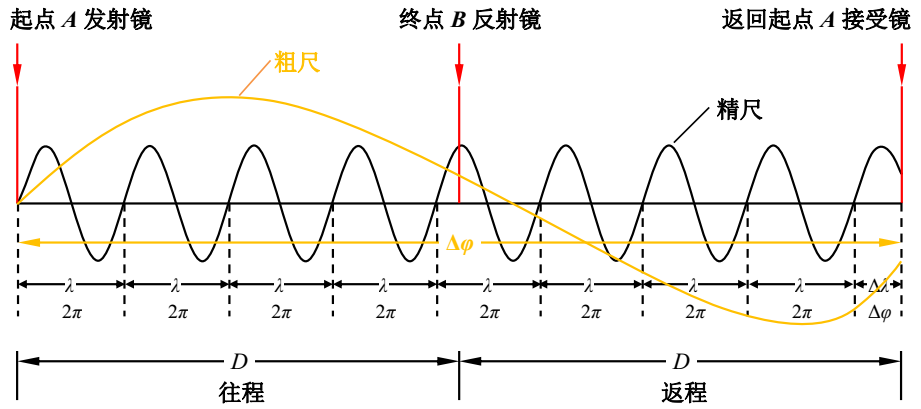

采用两个或两个以上调制频率的光波来测定同一距离，较低的光尺频率——“粗尺”，较高的光尺频率——“精尺”。

两点间距离：

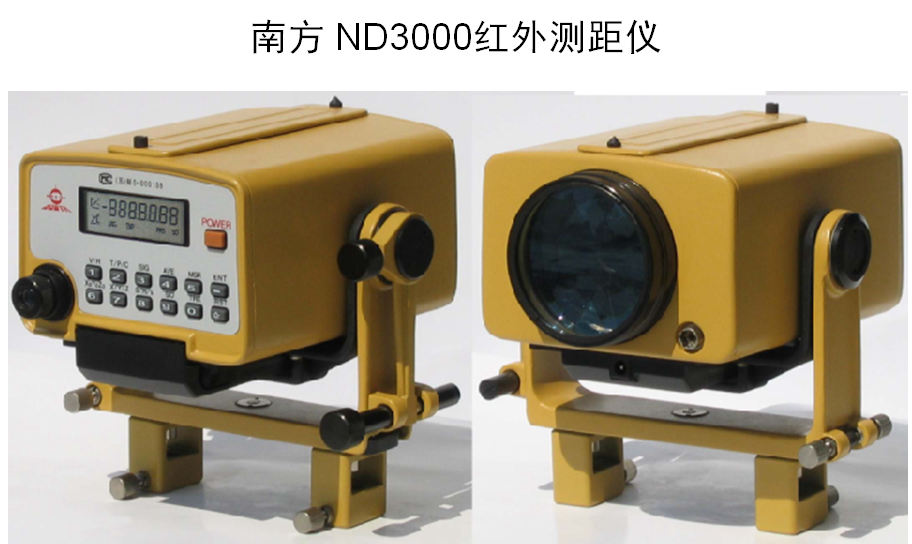

红外测距仪及其使用

1. 基本结构

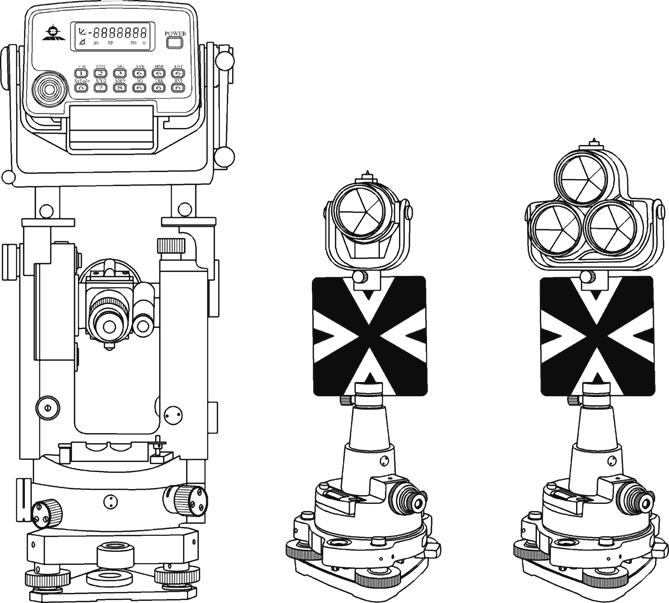

红外测距仪都包括主机、棱镜和电池等部分。

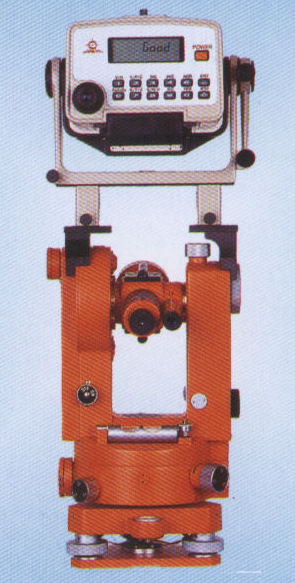

主机的功能是发射和接受红外光信号并计算和显示距离（倾斜距离、水平距离、初算高差）。

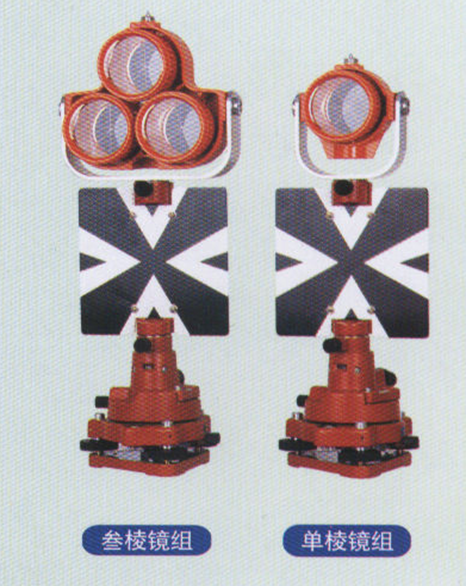

棱镜一般分为单棱镜和三棱镜，短距离测量时用单棱镜，远距离测量时用三棱镜。棱镜下面为瞄准用的觇牌，结合经纬仪使用，经纬仪望远镜瞄准觇牌，测距仪瞄准棱镜中心。

2. 测距仪使用

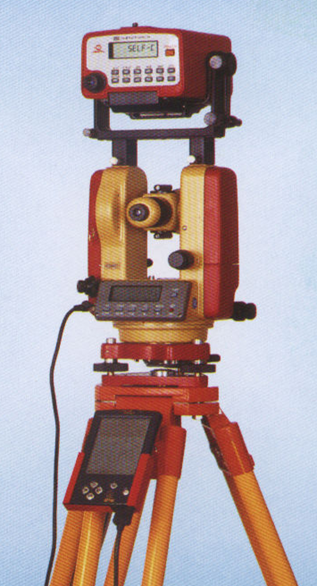

（1）在测站安置经纬仪，将测距仪主机连接于经纬仪上；

（2）安置反光棱镜于测点上， 使棱镜和觇牌瞄向测距仪；

（3）经纬仪瞄准觇牌中心，测距仪瞄准棱镜中心；

（4）打开测距仪电源开关。读取经纬仪竖盘读数，在测距仪上输入竖盘读数(竖直角或天顶角)、棱镜常数、气像元素(温度和气压)、测距次数等；

（5）按下测距键，几秒后即可得到斜距；

（6）按下平距键，则显示对应的平距。
