经纬仪的主要轴线

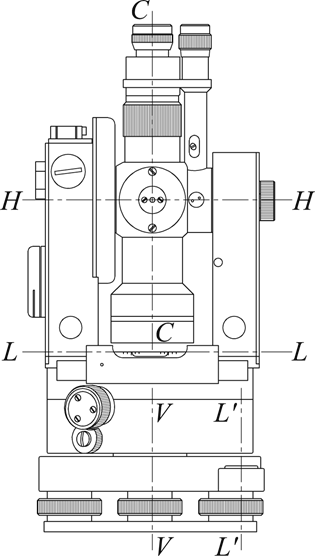

视准轴CC、横轴HH、管水准器轴LL、竖轴VV

经纬仪轴线应满足的条件

照准部管水准器轴垂直于竖轴（LL⊥VV）

十字丝竖丝垂直于横轴

视准轴垂直于横轴（ CC⊥HH）

横轴垂直于竖轴（HH⊥VV）

竖盘指标差 x 应为零

光学对中器的视准轴与竖轴重合

经纬仪的检验与校正

1. 照准部管水准器轴垂直于竖轴（LL⊥VV）的检验与校正

（1）检验

旋转脚螺旋，使圆水准器泡居中，初步整平仪器；

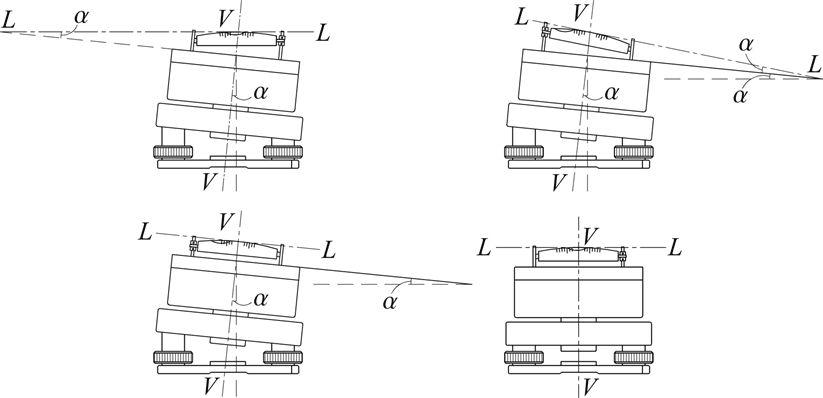

转动照准部使管水准器轴平行于一对脚螺旋，使气泡居中；

然后将照准部旋转180°，如果气泡仍然居中，说明LL⊥VV；

否则需校正。

（2）校正

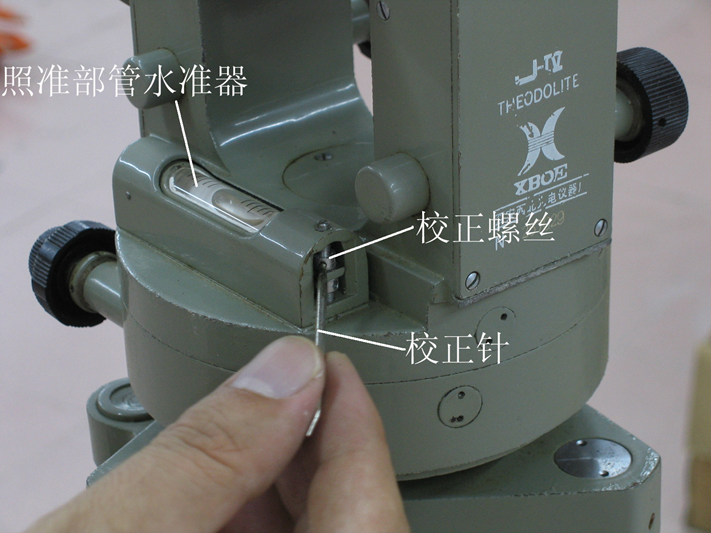

用校正针拨动管水准器一端的校正螺丝，使气泡向中央移动偏移距离的一半；

旋转与管水准器平行的脚螺旋使气泡居中。

2. 十字丝竖丝垂直于横轴的检验校正

（1）检验

用十字丝交点精确瞄准远处一目标P；

旋转水平微动螺旋；

如果P点左右移动的轨迹偏离十字丝横丝，则需要校正。

（2）校正

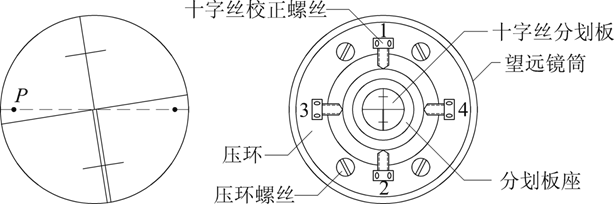

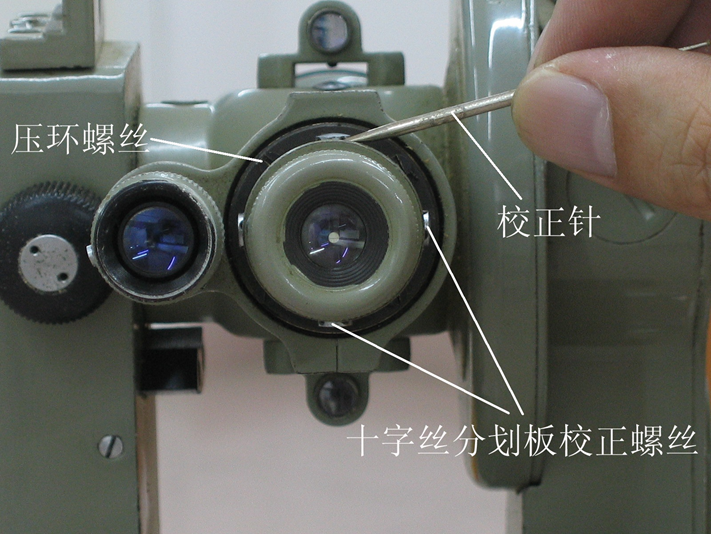

卸下目镜端的十字丝分划板护罩，松开4个压环螺丝；

缓缓转动十字丝组；

直到照准部水平微动时，P点始终在横丝上移动为止；

最后旋紧4个压环螺丝。

3. 视准轴垂直于横轴（ CC⊥HH）的检验与校正

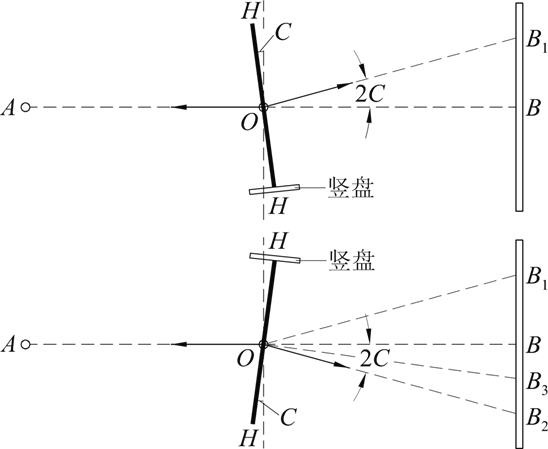

视准轴不垂直于横轴，其偏离垂直位置的角度c，称为视准误差（或照准差）。

（1）检验

平坦场地，选相距约100m的 A，B两点；

仪器安置于AB连线的中点O；

A点设置与仪器等高的标志；

B点设置与仪器等高的水平标尺，垂直于视线 OB；

盘左瞄准A点,固定照准部；

纵转望远镜,瞄B尺读数B1；

盘右瞄准A点,固定照准部；

纵转望远镜,瞄准B尺读数B2；

B1≠ B2，需要校正。

（2）校正

由B2点向B1点量B1B2 /4长度定B3点，此时，OB3垂直于HH；

校正针拨动十字丝环左右一对校正螺丝，使十字丝交点与B3点重合，完成校正；

重复上述的检验操作。直至满足c <60″为止。

4. 横轴垂直于竖轴（HH⊥VV）的检验与校正

横轴不垂直于竖轴时，其偏离正确位置的角值i ，称为横轴误差。

（1）检验

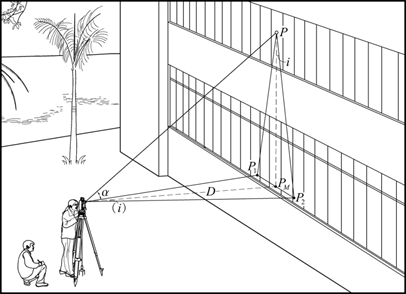

高墙上固定清晰照准标志P；

距墙面20m~30m安置经纬仪；

盘左瞄准P点，固定照准部；

望远镜视准轴水平，墙面定出P1点；

纵转望远镜，盘右瞄准P点，固定照准部；

望远镜视准轴水平墙面上定出P2点；

计算横轴误差：

i >20" 时，需校正。

（2）校正

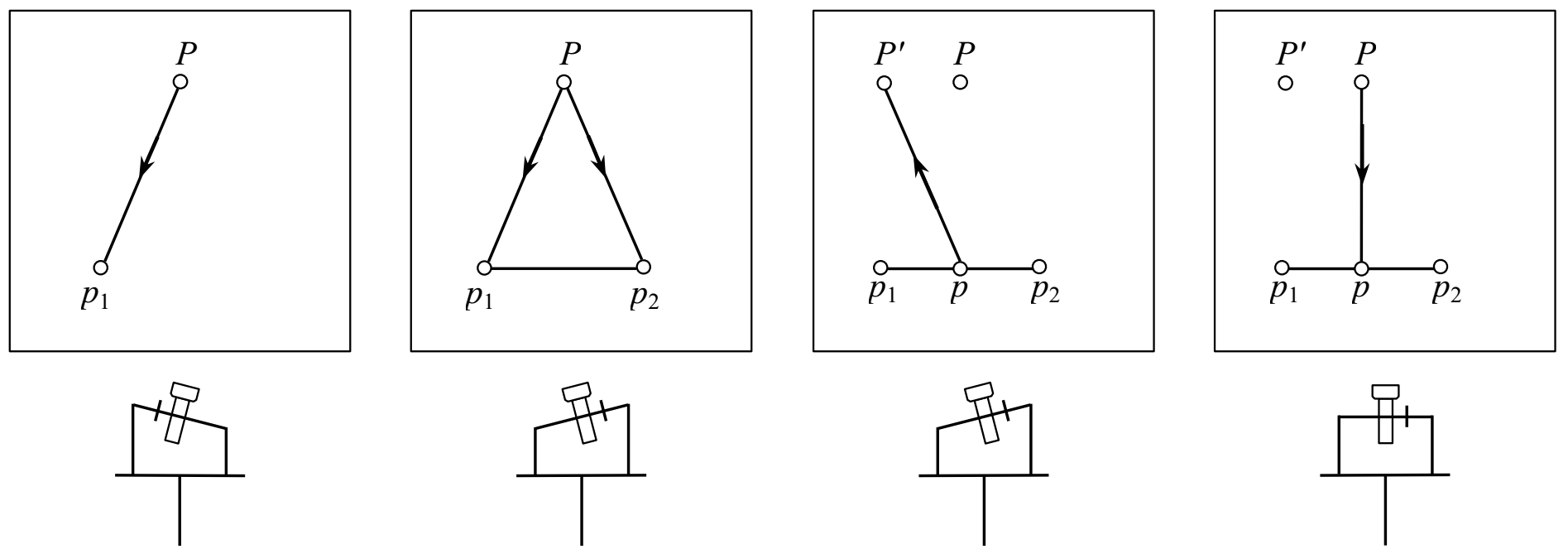

将仪器照准p1和p2的中点p，固定照准部；

向上旋转望远镜，此时十字丝交点偏离到了P′；

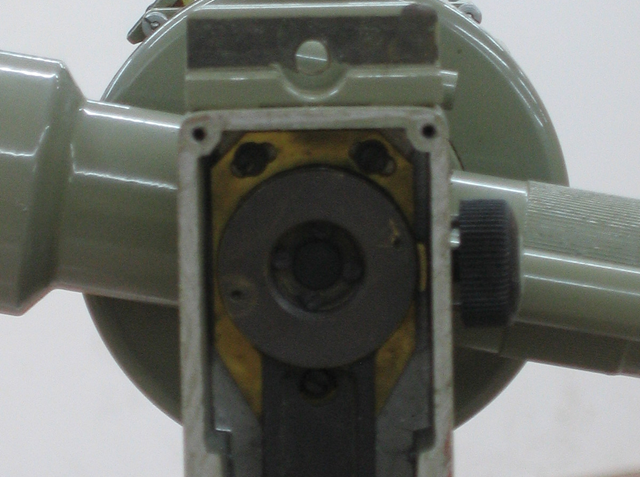

打开仪器的支架护盖，调整偏心轴承环使十字丝交点对准P点即可。

校正需要在无尘的室内环境中专用平行光管操作，不具备条件时交专业维修人员校正。

5. 竖盘指标差的检验与校正

（1）检验

选择若干个目标，用盘左和盘右观测，分别计算出指标差；

若各目标指标差之差不超过±25″，表明观测无错误；

则看指标差，若指标差超过±60″，则需要校正。

（2）校正

在检验的基础上，求出正确的竖直角；

根据竖直角计算出正确的竖盘读数；

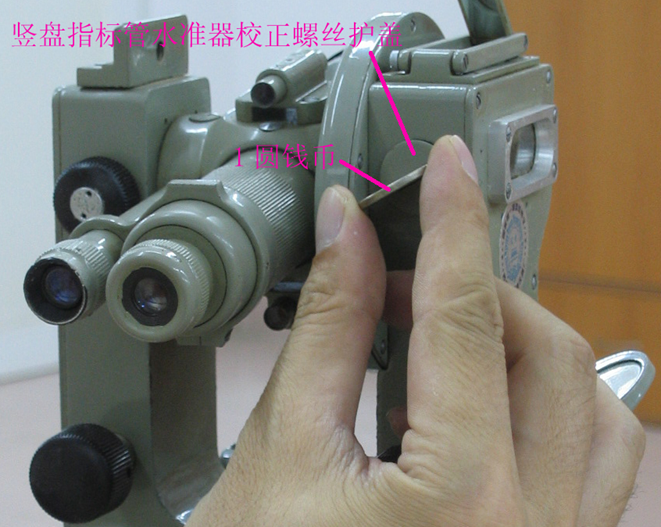

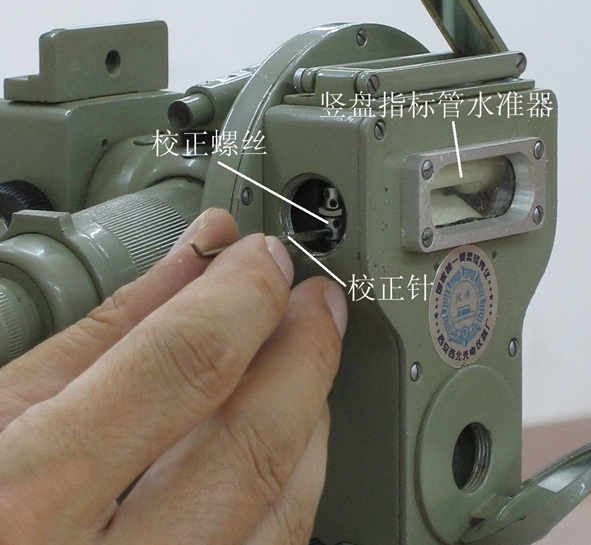

调节竖盘指标水准管微动螺旋，使竖盘读数对于正确值；

调节指标水准管的校正螺丝，使气泡居中。

6. 光学对中器视准轴与竖轴重合的检验与校正

（1）检验

地面上放置白纸，白纸上画十字形标志；

以标志点P 为对中标志安置仪器，旋转照准部180°；

点像偏离对中器分划板中心到P′ 时；

对中器视准轴与竖轴不重合，需校正。

（2）校正

在白纸上定出P′ 与P 点的中点O；

转动对中器校正螺丝使对中器分划板中心对准O 点；

需要反复进行。
