竖直角的用途

将观测的倾斜距离化算为水平距离

三角高程计算

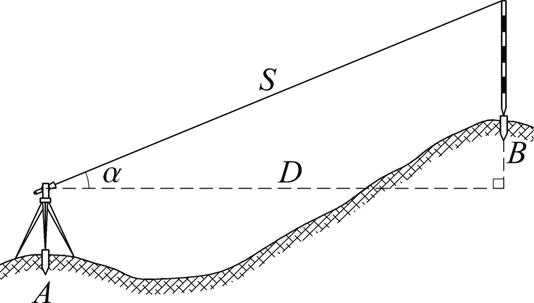

1. 倾斜距离化算为水平距离

D=Scosα

2. 三角高程计算

hAB=Ssin α+i-v

HB=HA+hAB

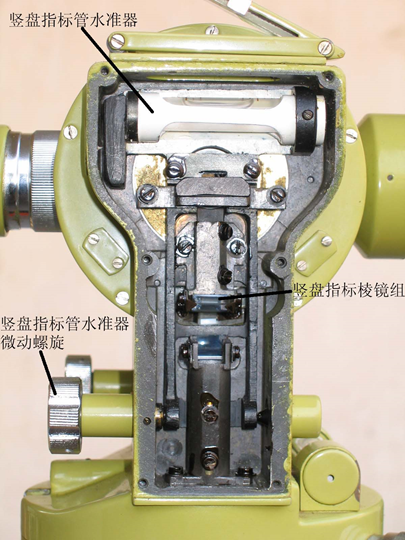

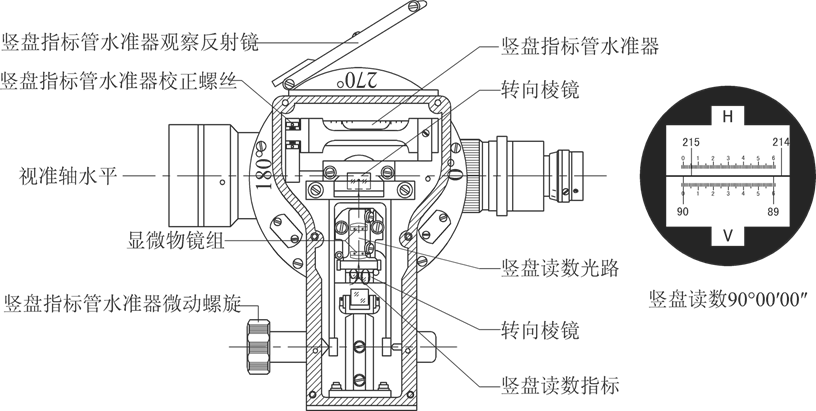

竖盘结构

竖盘固定于望远镜横轴一端并与望远镜连在一起；

竖盘随望远镜一起绕横轴旋转，竖盘面垂直于横轴；

竖盘读数指标与竖盘指标管水准器连在一起；

望远镜置于盘左，竖盘指标管水准气泡居中时，竖盘读数应90°的整数倍（一般为90°）

——竖盘指标管水准器与竖盘读数指标关系正确。

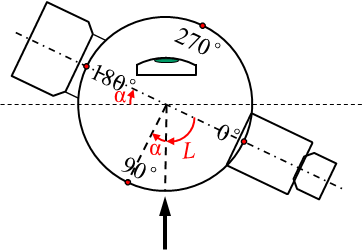

竖直角的计算

竖盘注记为0°～360°，分顺时针和逆时针注记两种形式。

1. 顺时针全圆注记

盘左：αL=90o－L

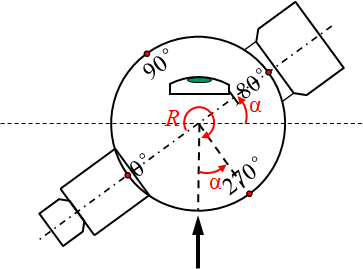

盘右：αR=R－270o

2. 逆时针全圆注记

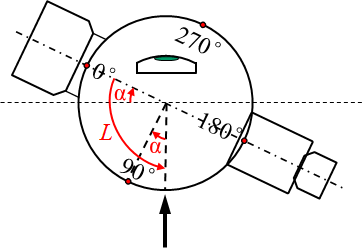

盘左：αL=L－90o

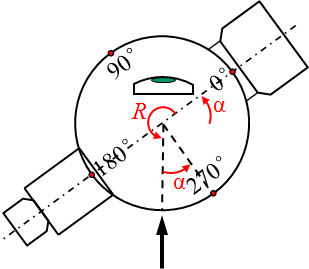

盘右：αR=270o－R

3. 竖直角计算公式判断方法

盘左将望远镜由水平方向向上旋转；

如读数减小时，用 αL=90o－L；

如读数增大时，用 αL=L－90o。

竖盘指标差

竖盘指标管水准器与竖盘读数指标关系不正确时，望远镜视准轴水平时指标的竖盘读数相对于正确值就有一个小的角度偏差x，称之为指标差。

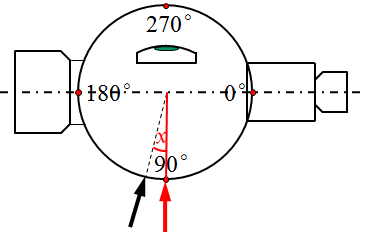

1. 顺时针全圆注记

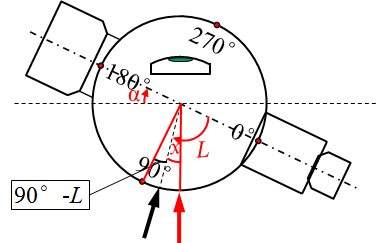

盘左：α=90o-L+x=αL+x

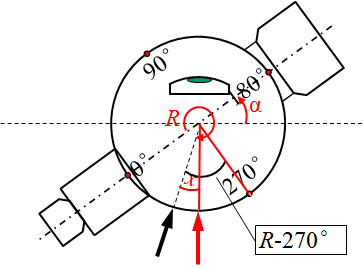

盘右：α=270o-R-x=αR -x

指标差：x=(αR -αL)/2

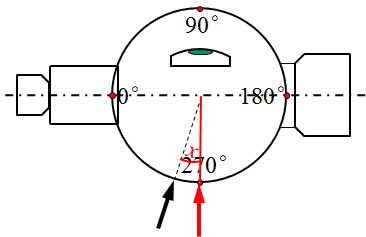

2. 逆时针全圆注记

指标差：x=(αL -αR)/2

3. 通用公式

x=(L +R-360°)/2

指标差可通过盘左盘右取平均值的方法抵消

竖直角观测

经纬仪安置在测站点，标志立于测点；

判断竖直角计算公式；

用十字丝横丝照准目标特定位置，一般为花杆顶部；

旋转指标水准管调节螺旋，使指标水准管气泡居中，如使用带有竖盘指标自动补偿器装置的经纬仪，则将补偿器开关打开；

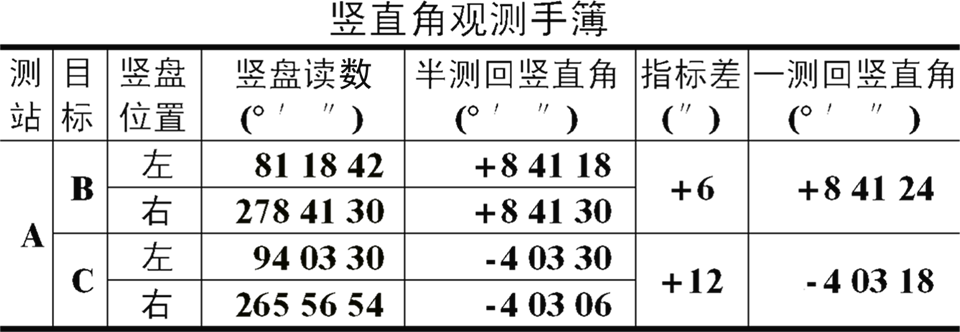

读取读数，记录，检核。

J6级经纬仪限差要求：指标差之差不大于±25″

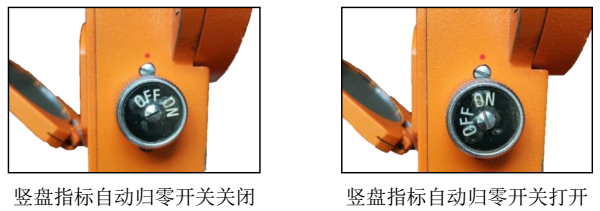

竖盘指标自动归零补偿器

竖盘光路中安装补偿器，代替竖盘指标管水准器；

竖轴偏离铅垂线的角度在一定范围内时；

通过补偿器能读到相当于竖盘指标管水准气泡居中时的读数。

注意：

竖直角观测时，读数前一定要使指标管水准器气泡居中；如使用带有竖盘指标自动补偿器装置的经纬仪时，应将补偿器开关打开。
