型号：

国产：DJ07、DJ1、DJ2、DJ6、DJ30

工程测量中常用DJ6

徕卡：T4（0.5″）、T3（1″）、T2（2″）、T1（6″）

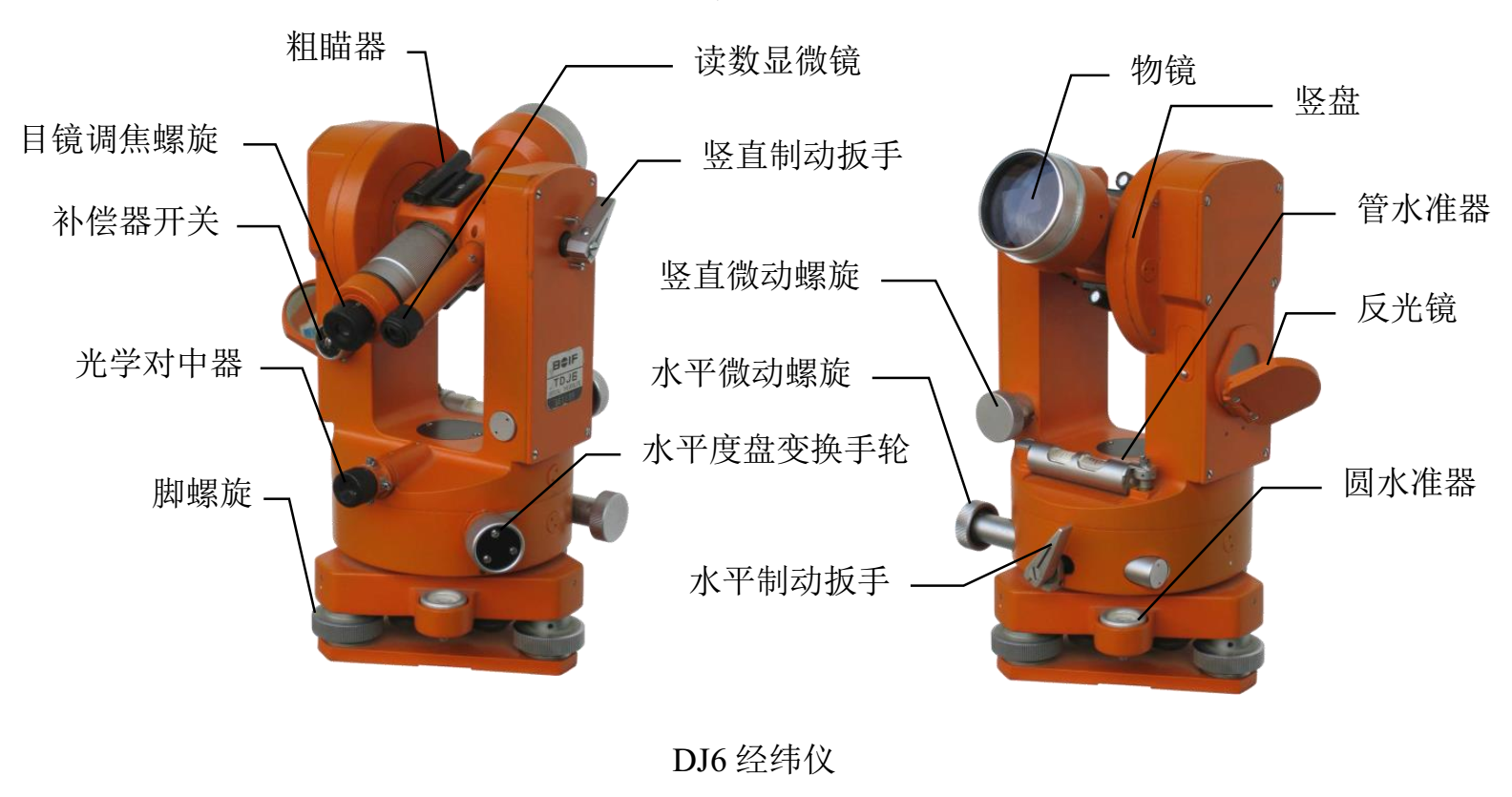

DJ6光学经纬仪的结构

光学经纬仪分为：

方向经纬仪——用于地表测量

复测经纬仪——用于光线较暗的地下工程测量

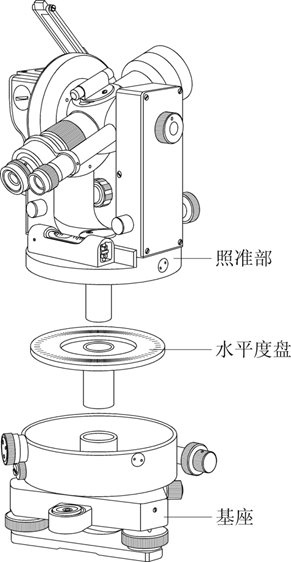

组成

基座、水平度盘、照准部

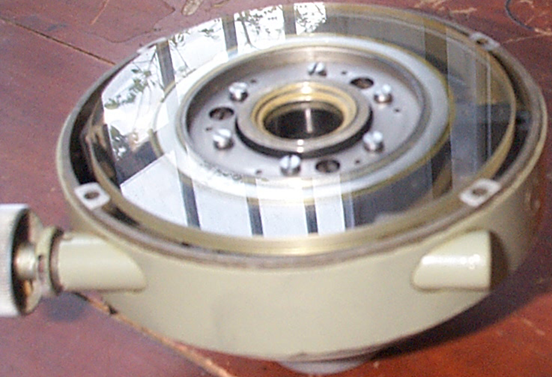

 1. 基座

三个脚螺旋，一个圆水准气泡

——用来粗平仪器

水平度盘旋转轴套套在竖轴套外围；

拧紧轴套固定螺旋，可将仪器固定在基座上；

旋松该螺旋，可将经纬仪水平度盘连同照准部从基座中拔出。

2. 水平度盘

圆环形的光学玻璃盘片；

盘片边缘刻有刻划；

按顺时针注记0°~360°。

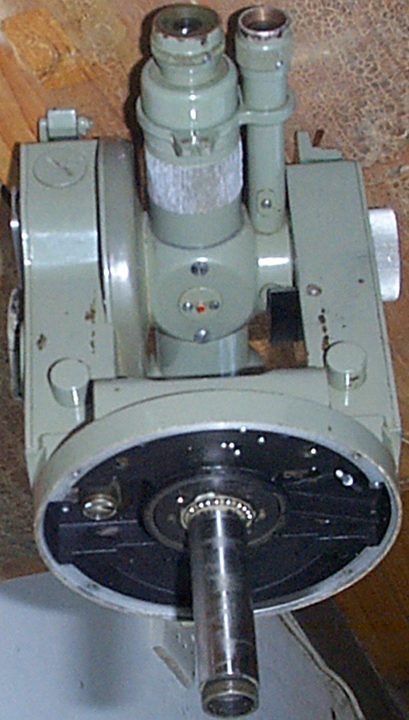

3. 照准部

水平度盘之上，能绕其旋转轴旋转的全部部件的总称。

包括：竖轴、U形支架、望远镜、横轴、竖直度盘、管水准器、竖盘指标管水准器和读数装置等。

竖轴——照准部的旋转轴

横轴——望远镜的旋转轴

DJ6光学经纬仪的读数方法

1. 读数装置

由度盘、光路系统、测微器组成。

水平度盘和竖直度盘上的分划线，通过一系列棱镜和透镜成像显示在望远镜旁的读数显微镜内。

测微器包括：测微尺读数装置（方向式经纬仪）、单平板玻璃测微器读数装置（复测式经纬仪）。

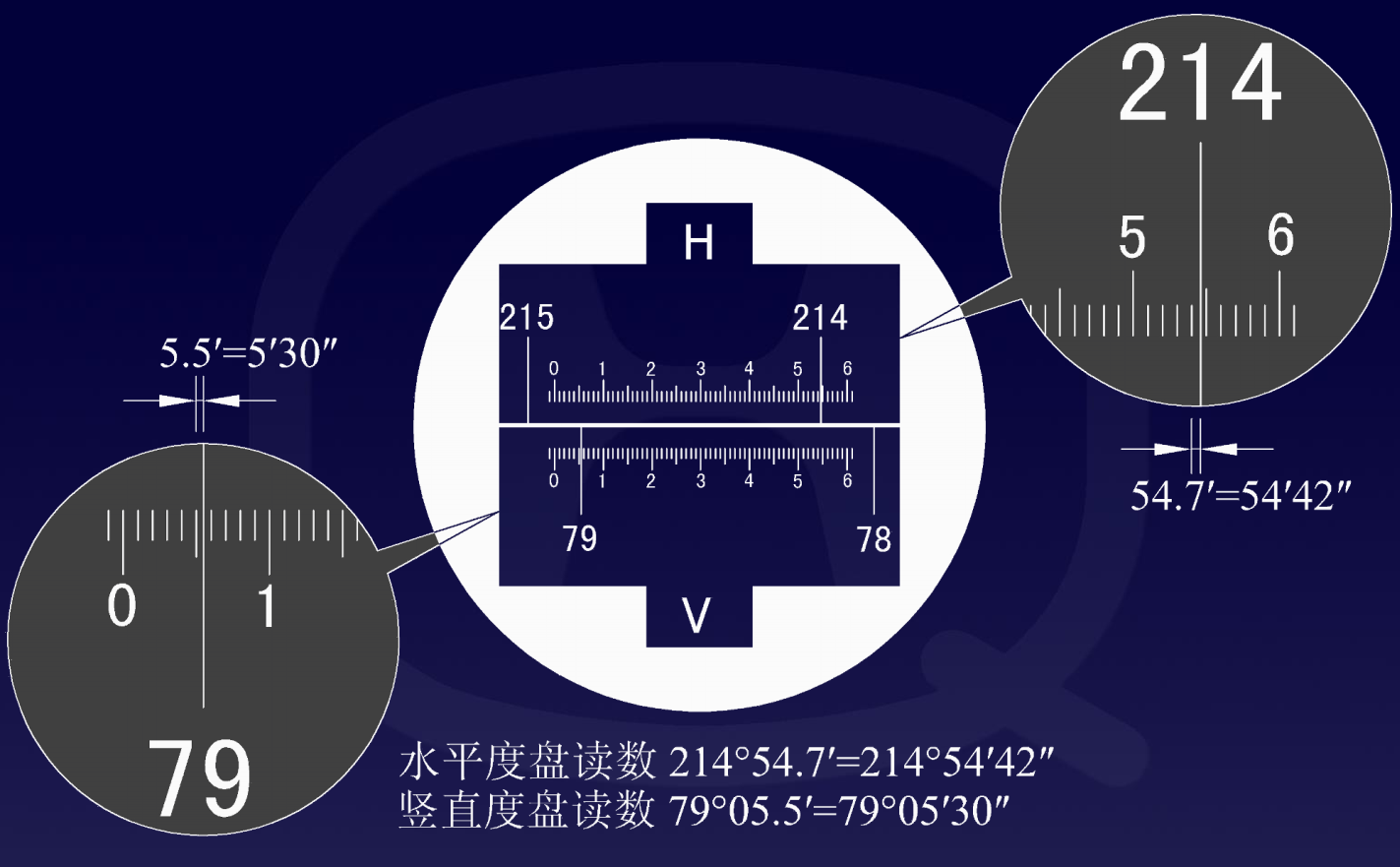

2. 测微尺读数方法

度盘上一格（1°）的宽度等于测微尺上60小格的宽度，故测微尺一小格代表1′。
