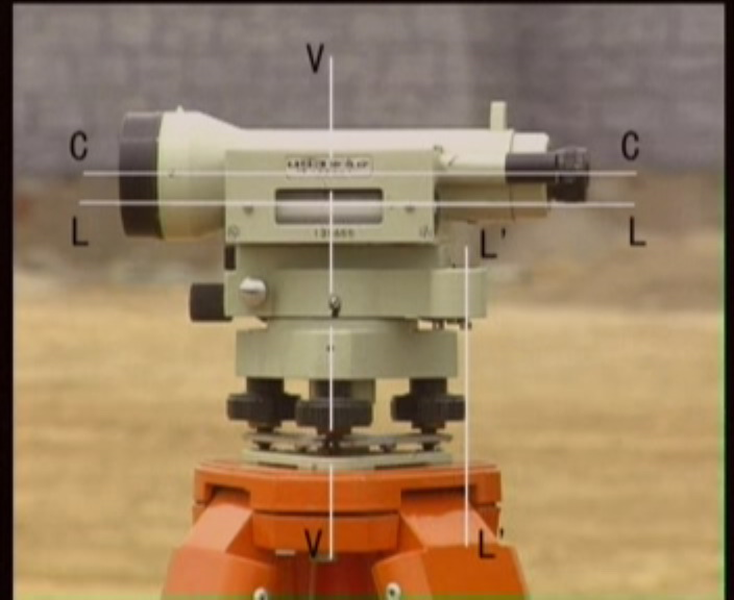

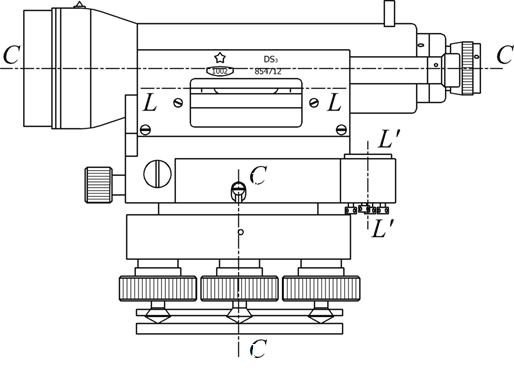

水准仪的轴线

视准轴CC、管水准器轴LL、圆水准器轴L′L′、竖轴VV

水准仪各轴线应满足的条件

（1）圆水准器轴平行于仪器的竖轴（L′L′∥VV）

（2）十字丝横丝垂直于仪器的竖轴

（3）管水准器轴平行于视准轴（LL∥CC）

检验与校正

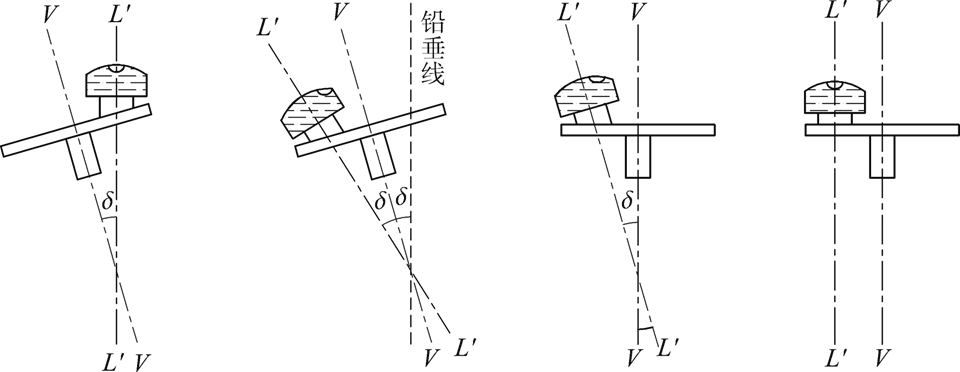

1. 圆水准器轴平行于竖轴的检验校正

（1）检验

旋转脚螺旋→圆水准气泡居中；

仪器绕竖轴旋转180°，气泡中心偏离圆水准器零点时；

关系不满足，需要校正。

（2）校正

旋转脚螺旋调整气泡偏移量的一半；

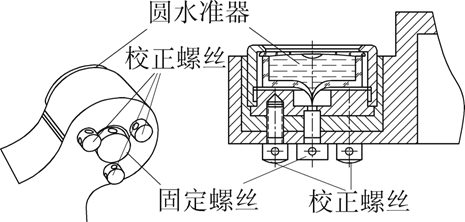

松开圆水准器固定螺丝；

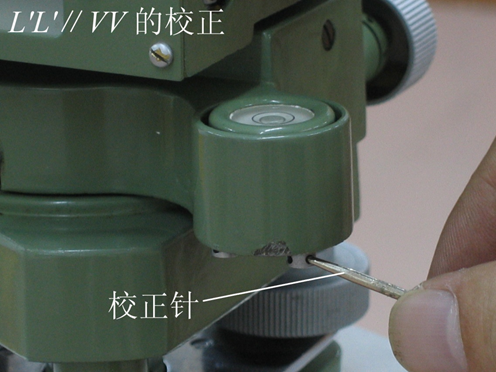

旋转圆水准器校正螺丝→气泡中心移到圆水准器零点；

仪器再绕竖轴旋转180°；

气泡中心与圆水准器的零点重合时，校正完毕；

否则还需要重复前面的校正工作。

校正完成后，勿忘拧紧固定螺丝。

2. 十字丝横丝垂直于竖轴的检验与校正

（1）检验

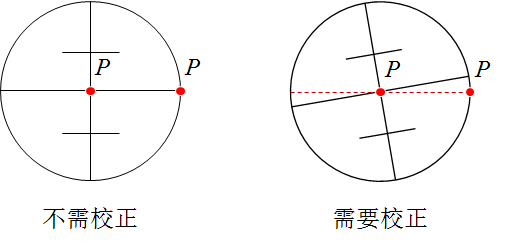

整平仪器，十字丝交点对准远处一明显标志点

旋紧制动螺旋，旋转微动螺旋转动水准仪；

标志点始终在横丝上移动→横丝垂直于竖轴；

否则，需要校正。

（2）校正

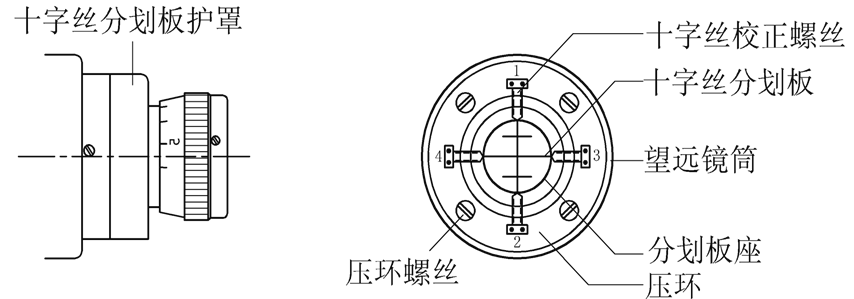

旋下十字丝分划板护罩；

用螺丝刀松开四个压环螺丝；

按横丝倾斜的反方向转动十字丝组件，再检验；

最后应拧紧四个压环螺丝。

2. 管水准器轴平行于视准轴的检验与校正

（1）检验

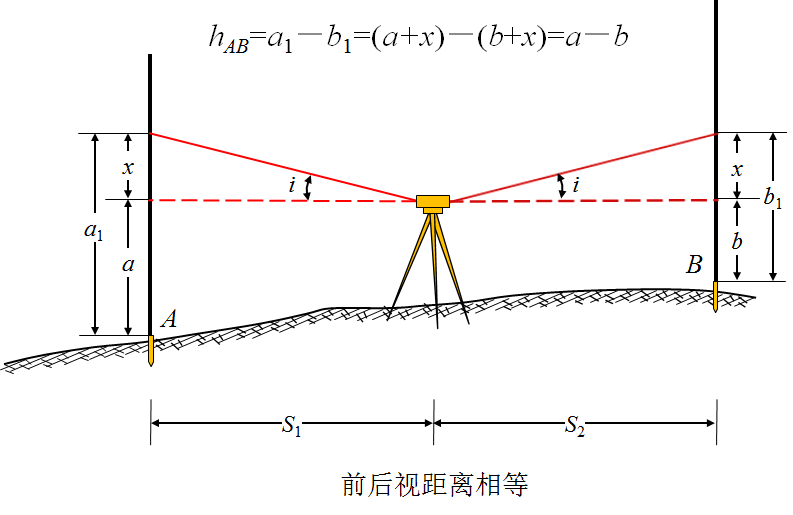

选择场地：平坦，安置仪器，向仪器前后各量 40m 定出A、B两点，各钉一木桩，立尺；

观测高差：

               hAB = a1－b1

此时所测高差不受 i 角的影响。

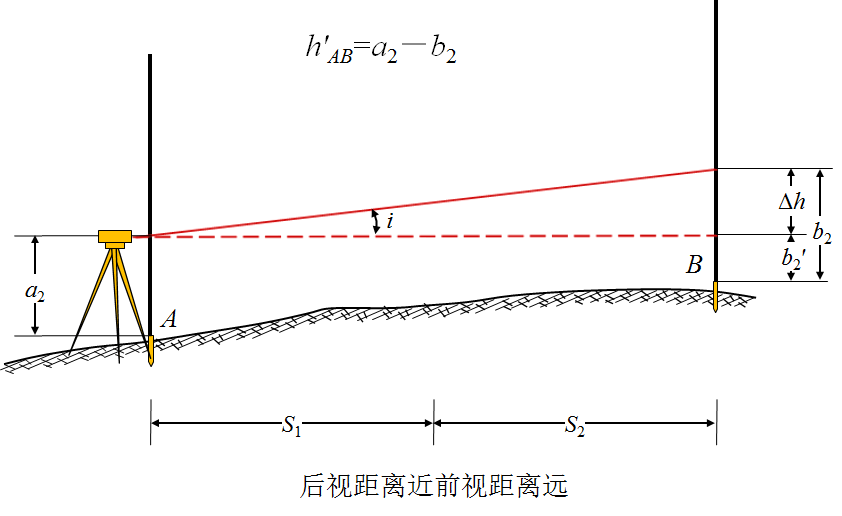

距A点2～3m安置水准仪，观测高差：

h′AB=a2－b2

两次高差之差：

Δh= h′AB－hAB

若Δh不大于3mm，不需校正，否则应校正。

Δh由  确定，i 为视准轴与管水准器轴的夹角，DS3要求不得大于20″；SAB为AB间的距离；ρ″  =206 265″ 称为弧度秒。

（2）校正

求出点B 尺正确读数：b2 ′ = b2  -Δh；

旋转微倾螺旋，使十字丝横丝对准b2 ′，则管水准气泡必然偏离中心；

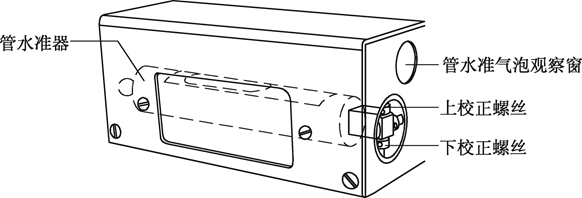

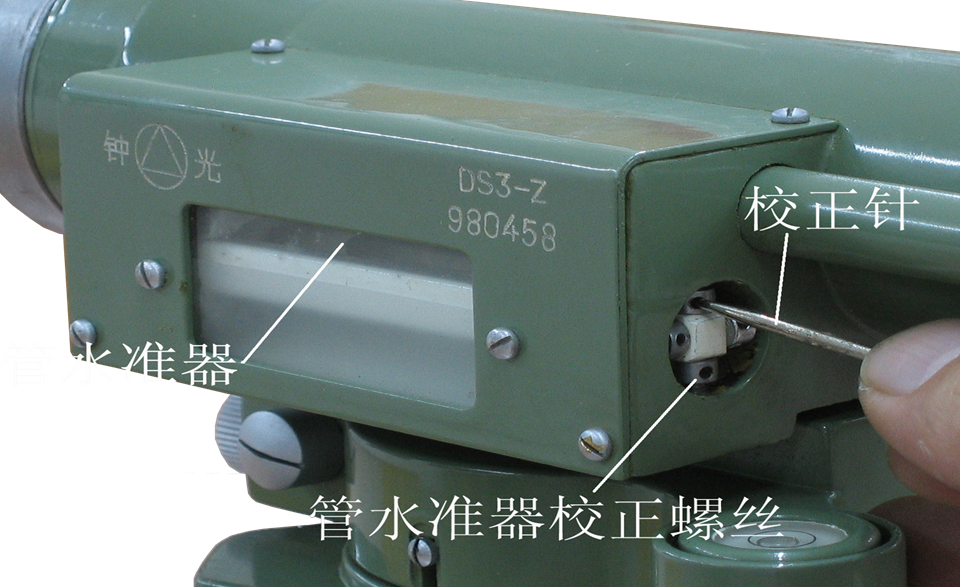

用校正针拨动管水准器一端的上、下两个校正螺丝，使气泡两影像符合。
