仪器：水准仪
工具：水准尺、尺垫
微倾式水准仪
——通过调整使管水准器气泡居中获得水平视线的水准仪
自动安平水准仪
——通过补偿器获得水平视线读数的水准仪

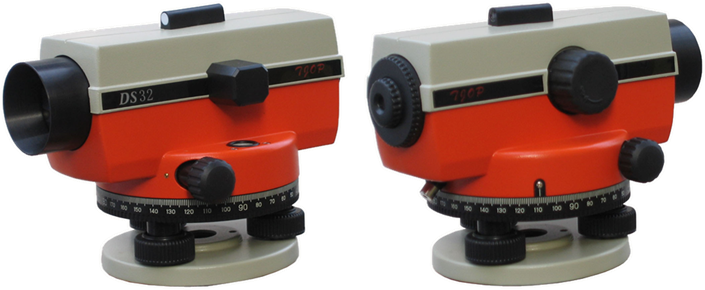

微倾式水准仪
型号：DS05、DS1、DS3、DS10
D、S分别为“大地测量”和“水准仪”的汉语拼音第一个字母；数字05、1、3、10表示该仪器的精度。DS05、DSl型为精密水准仪，用于高精度水准测量，DS3、DSl0型为普通水准仪，适用于普通水准测量。工程测量中常用DS3水准仪。

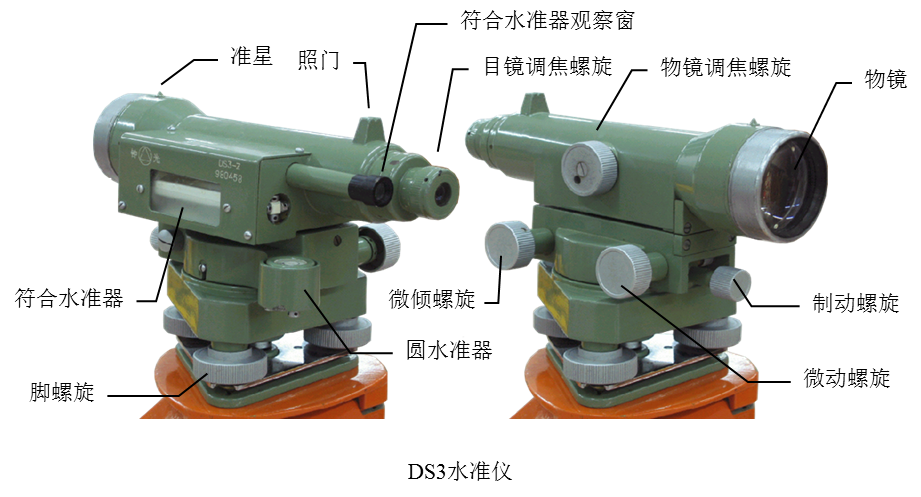

DS3水准仪的构造
水准仪主要由望远镜、水准器和基座组成。

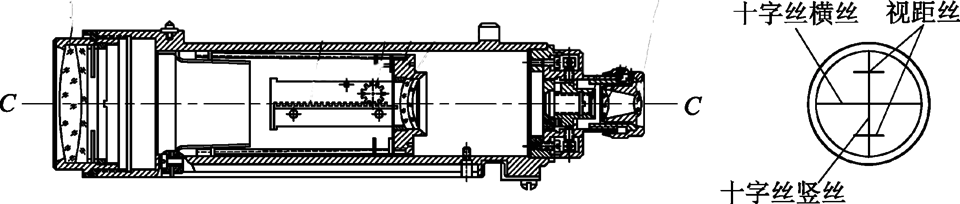

1.望远镜
作用：瞄准、读数
组成：物镜、调焦透镜、十字丝分划板、目镜
视准轴（CC）：望远镜物镜光心与十字丝交点的连线，也称视线。

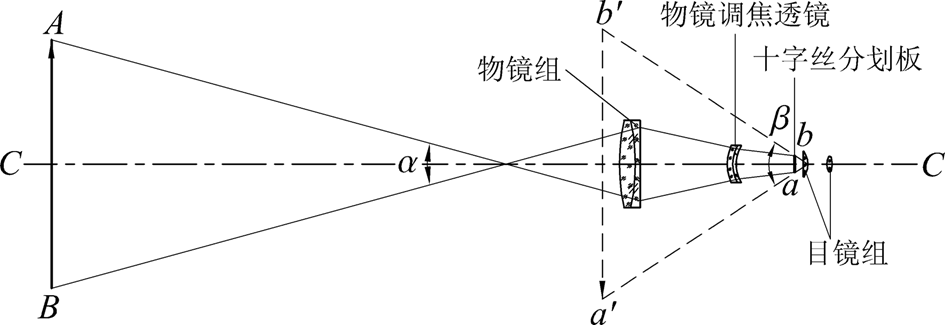

成像原理：
如上图，远处目标AB发出的光线经物镜及调焦透镜折射后，在十字丝分划板上成一倒立的实像ab；通过目镜将目标的像放大成虚像a′b′，十字丝也同时被放大。
DS3水准仪放大倍数：V=28X
根据目标的成像，水准仪有倒像和正像之分。

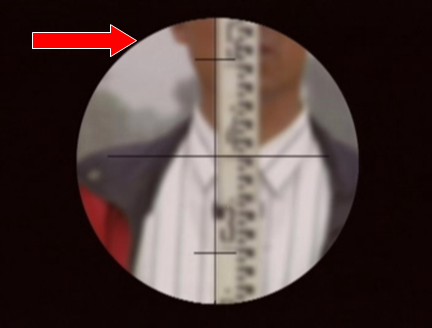

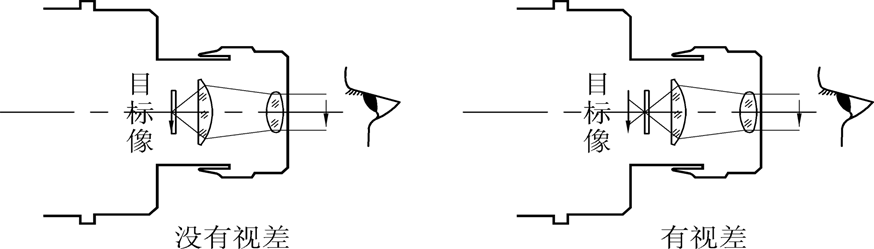

视差：观测者的眼睛在目镜端上、下微微移动时，目标像与十字丝之间相对移动的现象。
产生原因：物镜对光不完善，标尺像没成在十字丝分划板上。
消除方法：在保证十字丝清晰的前提下，仔细进行物镜对光。
2.水准器
水准器用来置平仪器，获取水平视线。包括圆水准器和管水准器。

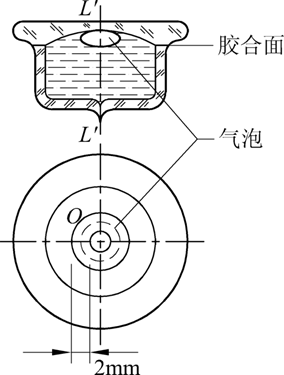

① 圆水准器
零点：圆球面的中点。
圆水准器轴（L′L′）：过零点的圆球面的法线。
圆水准器轴平行于仪器的竖轴（VV ,仪器的旋转轴）。
气泡居中：气泡对称与零点。气泡居中，则圆水准器轴竖直，从而仪器竖轴铅垂。
分划值（τ）：内圆弧2mm弧长对应的圆心角。是衡量水准器整平精度的指标。
DS3水准仪圆水准器 τ =8′～10′
作用：粗略整平仪器，使仪器竖轴竖直，视线大致水平。

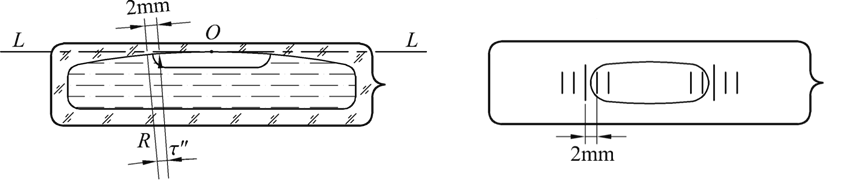

② 管水准器
零点：内圆弧的中点。
管水准器轴（LL）：过零点的内圆弧的切线。
管水准器轴平行于望远镜的视准轴。
气泡居中，则管水准器轴水平，从而视准轴（视线）水平。
DS3水准仪管水准器 τ =20″
作用：精确整平仪器，使视线精确水平。

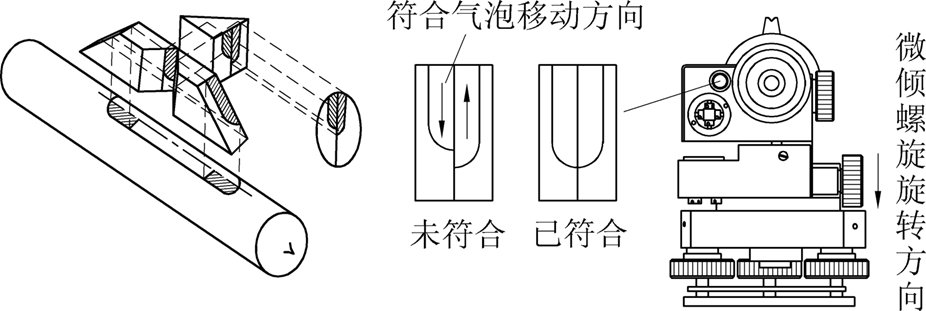

符合管水准器
为提高水准气泡居中的精度，在水准管上方装有一组符合棱镜组。气泡两端的半影像经过折反射之后，反映在望远镜旁的观测窗内。调节微倾螺旋，当观测窗内气泡两端的半像吻合时，则表示气泡居中。
3.基座
构成：
轴座、脚螺旋、底板、三角压板。
作用：
仪器上部通过竖轴插入座内，由基座承托整个仪器，用连接螺旋与三脚架连接。

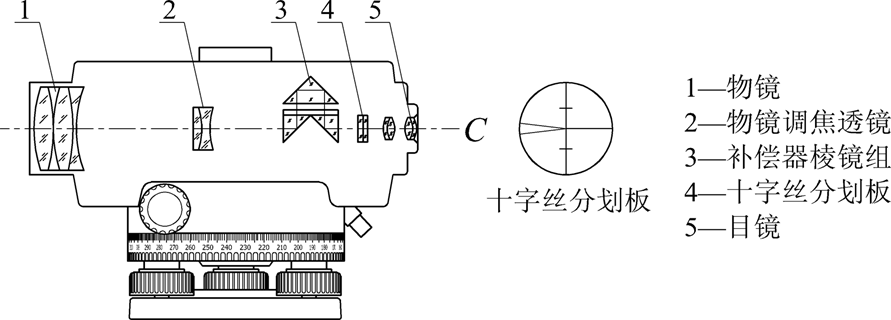

自动安平水准仪
通过补偿器获得水平视线，没有管水准器和微倾螺旋。
型号：DSZ05、DSZ1、DSZ3、DSZ10

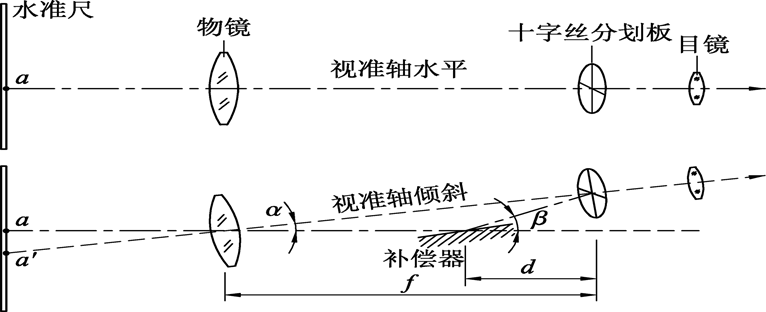

原理：
设视准轴水平时，水准尺的正确读数——a；当仪器粗平，视准轴相对水平面有微小倾斜角α；无补偿器时，水准尺读数——a'；
有补偿器时，使进入十字丝分划板光线偏转α角；正确读数光线经补偿器后通过十字丝交点，此时读取的是视线水平时的正确读数——a。
工具
水准尺、尺垫。
1. 水准尺
水准尺分为：直尺、折尺、塔尺；直尺分为：单面尺、双面尺。
尺面上最小分划为1cm或0.5cm，在分米处注记数字；尺长从2m～5m不等。

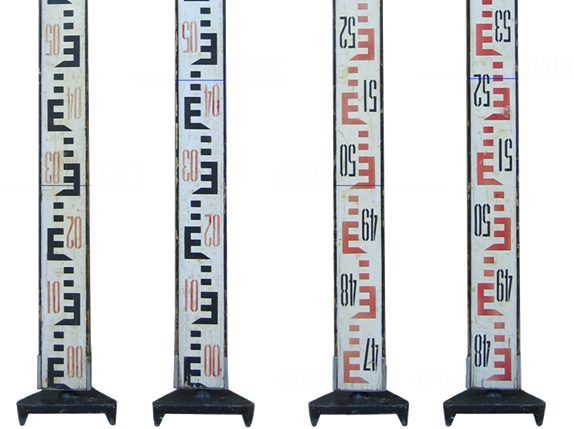

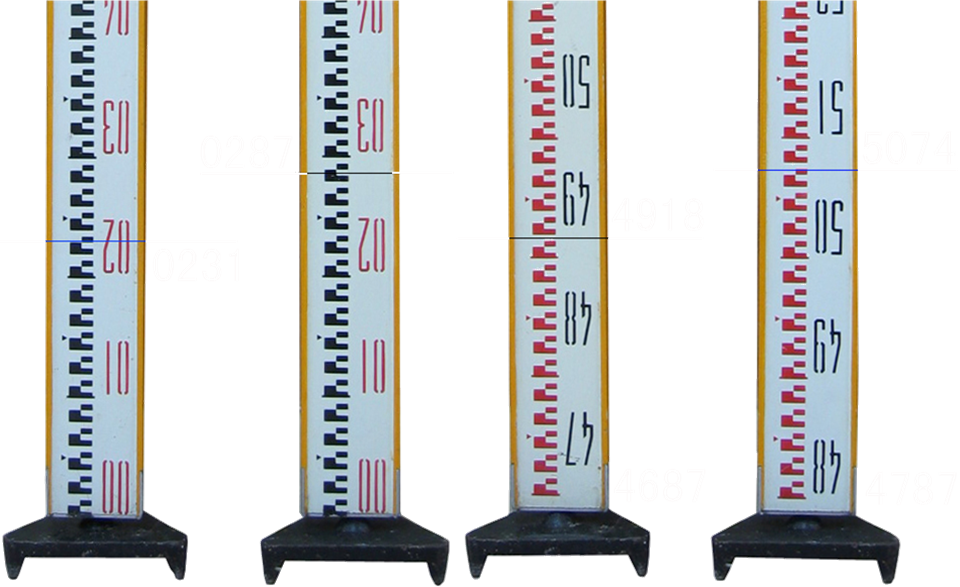

双面尺两把一对使用，其一面为黑白相间——黑面尺，另一面为红白相间——红面尺；黑面由零开始分划和注记，红面一把由4.687m开始分划注记，另一把由4.787m开始分划注记。

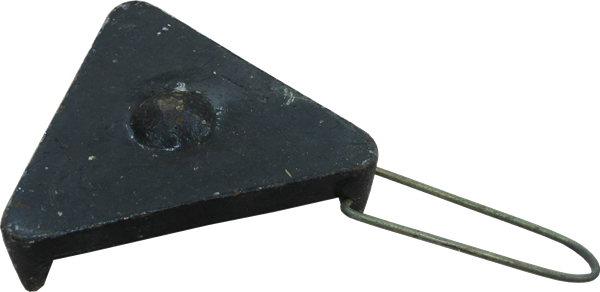

2. 尺垫
尺垫安放的位置：转点处
尺垫的作用：标志转点的位置，支撑水准尺。
水准尺应立于尺垫半圆球体的顶部。
水准仪的使用
1.微倾式水准仪的使用
操作步骤：
安置仪器→粗略整平→瞄准水准尺→精确整平→读数
① 安置仪器
在测站打开三脚架，使架头大致水平，高度适中，踏实脚架尖后，将水准仪安放在架头上并拧紧中心螺旋。
② 粗略整平（粗平）
旋转脚螺旋，使圆水准器气泡居中，从而使仪器竖轴竖直，视线大致水平。

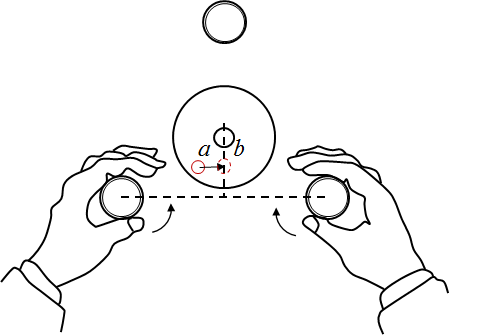

具体操作（如上图）：气泡位于a 处，首先选择两个脚螺旋，根据气泡移动方向与左手大拇指移动方向一致，与右手大拇指移动方向相反的原则旋转脚螺旋，使气泡移动至b 处（此时，气泡中心与水准器零点的连线应与调节的两个脚螺旋的连线垂直。）；然后调节第三个脚螺旋，使气泡移动至c 处，此时气泡居中。
③ 瞄准水准尺
目镜对光→粗略瞄准→物镜对光→精确瞄准→消除视差

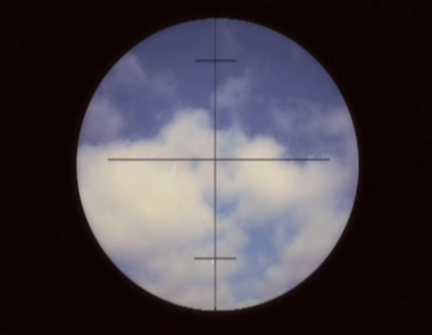

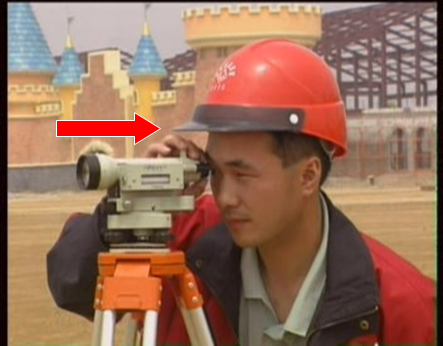

目镜对光：选择较明亮的背景，调节目镜调焦螺旋，使十字丝清晰。

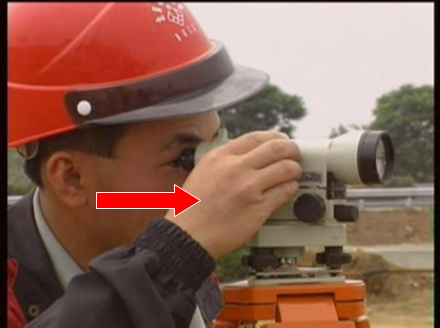

粗略瞄准：通过望远镜上的照门和准星，按三点一线的原理照准水准尺，照准后拧紧制动螺旋。
物镜对光：调节物镜调焦螺旋，使尺面影像清晰。
精确瞄准：调节微动螺旋，使十字丝竖丝对准水准尺中央位置。
消除视差：如有视差，仔细的缓慢调节物镜调焦螺旋，直至视差消除。

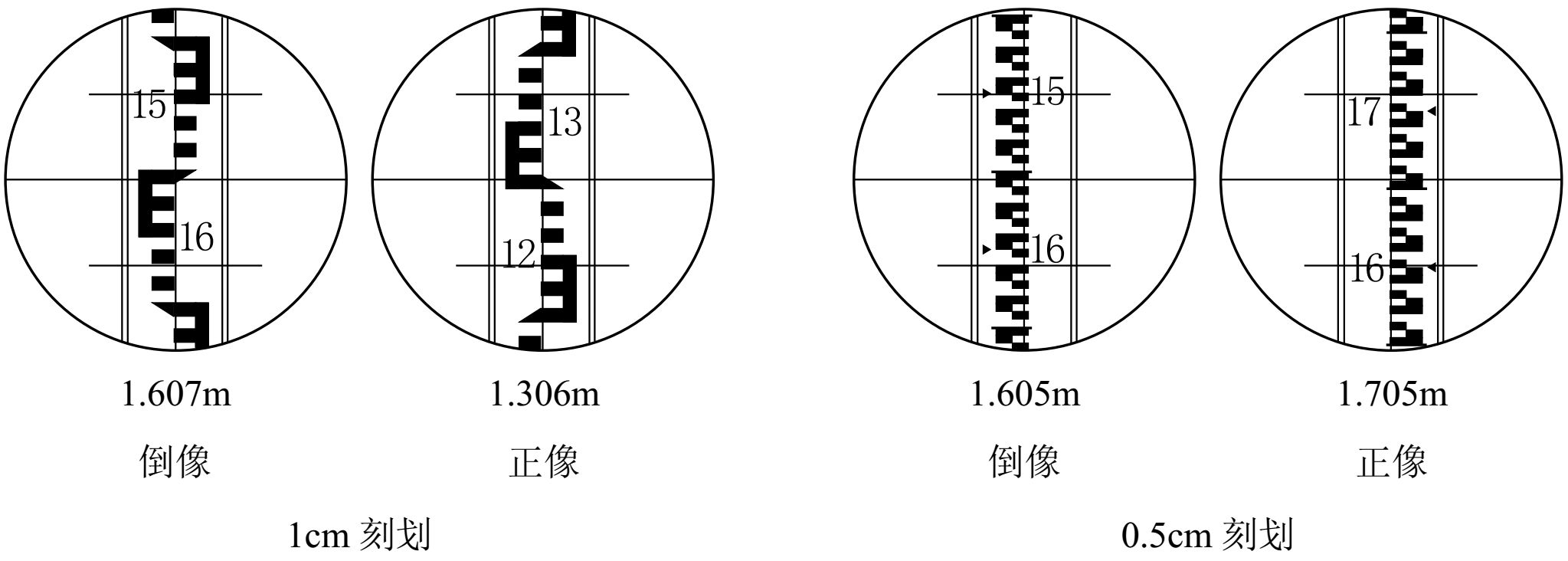

读数：用十字丝横丝在水准尺上读数，m位与dm位直读标尺上的数字、cm位数格子，mm位估读。无论正像还是倒像读数按数字从小往大读取。
2. 自动安平水准仪的使用
操作步骤：
① 安置仪器粗略整平 (同微倾式水准仪)
② 检验补偿器的正确性；
补偿器检验方式：警示按钮、警示窗
③ 瞄准读数
