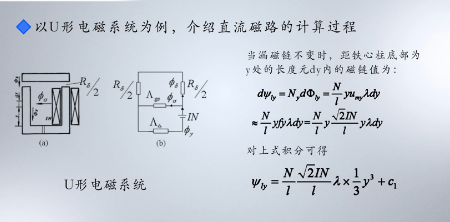

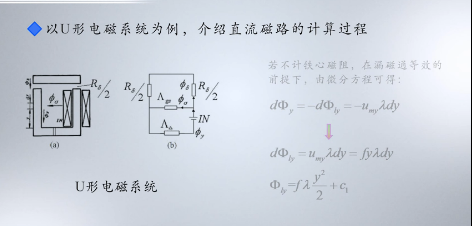

直流电磁系统的计算


①衔铁处于释放位置

根据归算提前不同，归算漏磁导可分为：

磁通等效适用于直流并激电磁系统磁链等效适用于交流并励电磁系统

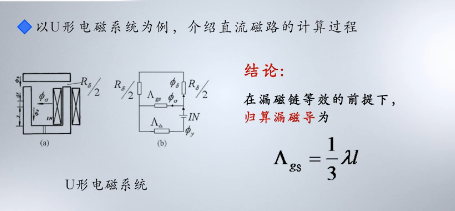

◆结论

①对于线副套在铁心柱上的U形电磁系统，若使其等效磁路为单回略，则将其分布葡磁导归算到全部磁动劳而成为集中漏磁导时：

②以上计算由所示电磁系统撑导出，对于其他结构的电雕系统，扫算漏联导必须修正；如果要考虑铁心磁阻，漏磁导也必须修正
