电器理论基础（公开版）

刘延飞

目录

  • 1 绪论
    • 1.1 电器的定义和分类
    • 1.2 典型电器的结构原理
    • 1.3 电器涉及到的主要理论
    • 1.4 低压电器相关新技术的发展
    • 1.5 绪论测验
  • 2 电器的发热理论
    • 2.1 电器在工作时为什么会发热
    • 2.2 电器允许温升的确定原则
    • 2.3 电器稳定温升计算
    • 2.4 典型电器温升计算
    • 2.5 不同工作制下电器的温升情况
    • 2.6 电器的热稳定性与有限元法计算电器的温升
    • 2.7 第二章测验
  • 3 电器的电动力理论
    • 3.1 电器中的电动力现象
    • 3.2 电器中的电动力计算
    • 3.3 典型导体间的电动力
    • 3.4 交流电动力计算
    • 3.5 触头间的电动力与电器的电动稳定性
    • 3.6 第三章测验
  • 4 电器的电接触理论
    • 4.1 电器中的电接触现象与电接触表面物理图景
    • 4.2 接触电阻的理论与计算
    • 4.3 影响接触电阻的主要因素
    • 4.4 接触区域的热效应
    • 4.5 触头的振动
    • 4.6 触头主要参数与触头弹跳
    • 4.7 触头的熔焊与触头磨损与材料转移
    • 4.8 第四章测验
  • 5 电器的电弧理论
    • 5.1 什么是电弧与气体放电的物理基础
    • 5.2 气体放电特性
    • 5.3 电弧的物理特性
    • 5.4 直流电弧的特性与熄灭原理
    • 5.5 第五章测验（一）
    • 5.6 交流电弧的基本特性
    • 5.7 交流电弧对电路的影响
    • 5.8 交流电弧的介质恢复过程
    • 5.9 第五章测验（二）
    • 5.10 交流电弧的电压恢复过程与熄灭原理
    • 5.11 开关电器典型灭弧装置
    • 5.12 交流接触器零电流分断控制技术
    • 5.13 第五章测验（三）
  • 6 电器的电磁机构理论
    • 6.1 电器中的电磁机构
    • 6.2 电磁场的基本概念与基本定律
    • 6.3 典型电磁系统的结构原理与分类
    • 6.4 电磁系统的基本特性
    • 6.5 磁路的基本概念
    • 6.6 气隙磁导计算
    • 6.7 第六章测验（一）
    • 6.8 直流电磁系统分析
    • 6.9 直流电磁系统的计算
    • 6.10 交流电磁系统的分析与计算
    • 6.11 第六章测验（二）
    • 6.12 电磁系统的吸力计算与静特性
    • 6.13 交流电磁系统的吸力特性与分磁环原理
    • 6.14 含永久磁铁的磁路计算
    • 6.15 电磁系统的动态特性
    • 6.16 第六章测验（三）
电磁系统的基本特性

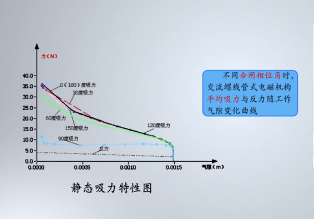

吸力特性

驱动衔铁运动的电磁吸力Fx和衔铁的机械行程6在一定条件下的特性，表征了电碰系统带动负载的吸引能力。

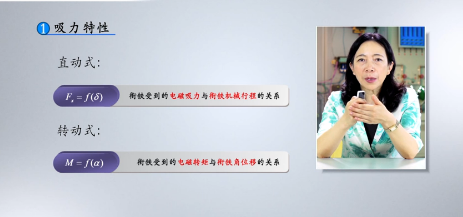

①吸力特性

◆衍铁的运动会影响电路参数在衔铁的实际运动过程中只有动态特性动态吸力特性会受到负载、交流吸合相角等因素的影响，不利于分析问题常将静态吸力特性作为电磁系统的基本特性，习惯上简称其为吸力特性

③输入检出特性

输入-输出特性：电磁系统的输入登与输出量之间的关系

◆输入量：电量，一般是电流或电压

◆管出量；机械量、电量

实际上只用两种形式的输入-输出特性
