一.本章学习目标

填料层高度H计算

二.所需基本关系

1.物料衡算；2.热量衡算；3.平衡关系；4.速率关系(传热传质)；5.经济衡算。

三.过程

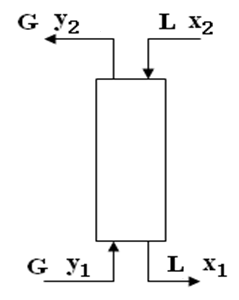

1.物料衡算

溶质：G(y1－y2)=L(x1－x2)

操作线（逆流）： G(y－y2) =L(x－x2)；G(y1－y)=L(x1－x)

斜率：L/G

含义：操作线到平衡线之间的距离为过程进行的推动力

2．热量衡算

对低浓度吸收过程，三个假设，过程是恒温的。

3．平衡关系：y* =mx   m=E/P

4．速率关系（传质）：

（1）传质模型：双膜理论、溶质渗透理论、表面更新模型、边界层理论等

（2）双膜模型：

 NA=Ky(y－y*)=Kx(x*－x)=ky(y－yi)=kx(xi－x)

 NA=KG(P－P*)=KL(C*－C)

KG----- kmol/(s.kPa.m2)

Ky----- kmol/(s.m2)

（3）1/Ky =1/ky＋m/kx    HOG=HG＋(mG/L)HL

1/Kx=1/kx＋1/(mky)       HOL=HL＋(L/mG)HG

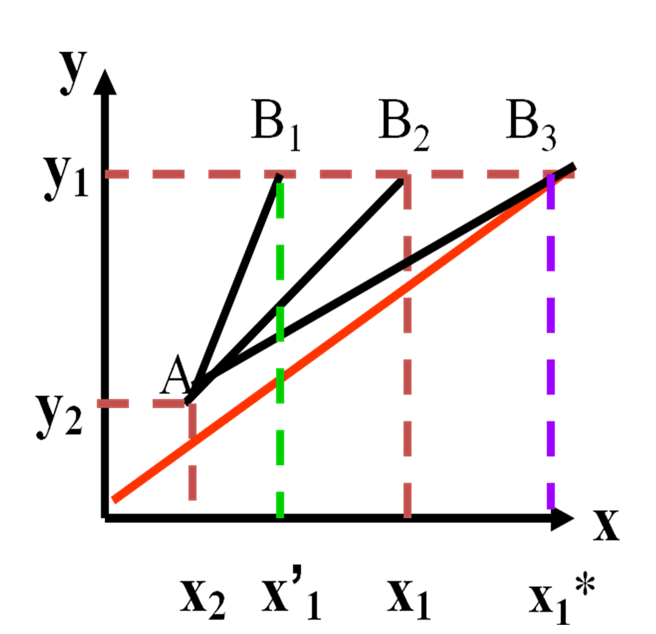

5．经济衡算优化：

L/G=(1.1～2.0)(L/G)min

(L/G)min=(y1-y2 )/(x1*-x2)=(y1-y2 )/(y1/m- x2)

若x2=0，则：(L/G)min=(y1-y2)/(y1/m)＝mh

四、高度计算（传质速率Model法）

1．H=HOG × NOG ＝HOL × NOL

G ——单位截面、单位时间内气相的流率， kmol/m2.s ；

 注意G的单位转换：kmol/h、kg/h、m3/h。

1/Kya——反映了传质阻力的大小，气膜控制时Kya主要与气速有关，与液速关系不大。

3．NOG求取方法：主要有：对数平均浓度差法，吸收因数法、近似图解法、数值积分法等

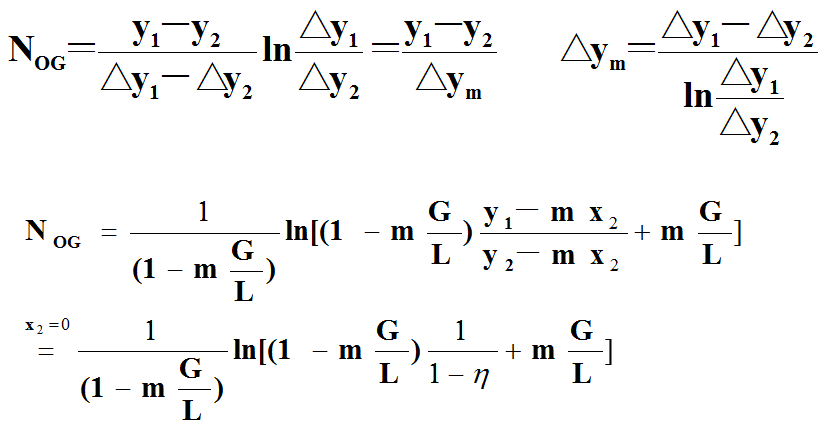

4．N_OG求取公式

五、基本概念

1．吸收与解吸（方法）、联合操作

2．分子扩散――Fick定律

JA=－DAB (dCA/dz)  kmol/(s.m2)

3．单相扩散与相际传质，经典模型：

（1）等mol反向扩散；（2）单向扩散

NA=(DAB/z R T) • (P/PB m )(PA1－PA2)

NA=(DAB/z) • (CM /CB m )(CA1－CA2)

【D∝T3/2/P】

4．HOG、NOG、HOL、NOL意义
