测试步骤

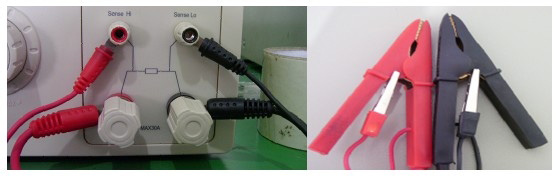

 1.连接仪器测试线：按照下图所示连接测试线（粗线接电流输出端口，细线接电阻检测端口）。
     2.接通仪器电源，按下电源开关，预热5分钟。

3.按要求选择测试量程开关，一般选择600mΩ档。
4.将电流旋钮逆时针旋至零位，然后将两组测试夹相互短路。
5.根据需要选择手动测试或定时测试（手动测试时定时开关为“关”，自动定时测试时定时开关为“开”）。
6.检查条件设定无误后，按动“启动”按钮，测试灯亮，调节“电流调节”旋钮至所选择的电流值（一般为12A）。
7.将“预置/测试”开关置于“预置”状态，调节“报警电阻调节”电位器，预置报警电阻值为500mΩ。（需要有电流输出的情况下，才可预置报警电阻值）。
8.预置报警电阻调节好后，按动“复位”按钮，切断输出电流，同时将“电流调节”旋钮旋至最小，将短接的测试夹分开。
9.测试前点检：将测试夹短接，调节电流旋钮至5A电流值，断开测试夹，仪器发出报警则点检合格，否则不合格。
10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动“启动”按钮，“测试”灯亮，调节“电流调节旋钮”至所需的电流值，读下显示屏显示电阻数值。测试中当被测物的接地区域电阻大于所设定（500mΩ）报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。如需停止测试则按动“复位”键（定时测试时，时间到后仪器自动切断电源），“测试”指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。
11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。

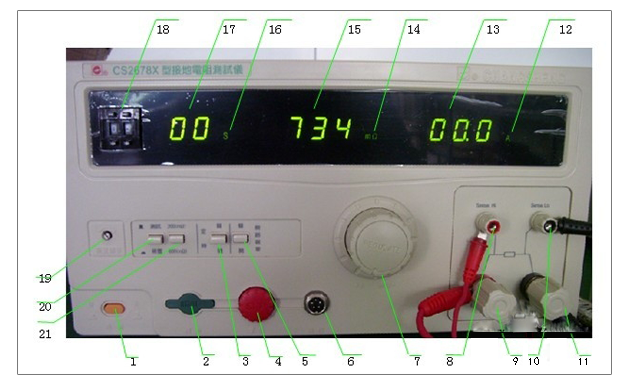

仪器面板功能说明

（1）电源开关：用来控制是否接通电源。

（2）启动按钮：按下时测试灯亮，此时仪器工作。

（3）定时开关：通过此开关可以设定测试时间，当“开”时为自动测试，“关”时为手动测试。

（4）复位键：按下时测试灯灭，此时无电流输出。

（5）开路报警开关：按下具有开路报警功能，弹出时此功能关。

（6）遥控接口：接遥控测试枪（配件）。

（7）电流调节按钮：通过此按钮可以调节输出电流大小。

（8）（10）电阻检测端。

（9）（11）电流输出端。（12）电流显示单位A。

（13）电流显示窗口：显示当前电流值。

（14）电阻显示单位mΩ

（15）电阻显示窗口。

(16)时间单位显示S。

（17）时间显示窗口：1～99s倒计时。

（18）时间设定按钮：可通过“+”“-”调节所需值。

（19）报警预置调节电位器：在预置状态下调节此电位器，可设定报警电阻值。

（20）测试/预置键：按下时，在启动并调节电流调节旋钮到规定输出电流时，可设置并显示报警电

阻值；弹出时为正常测试状态。

（21）200mΩ/600mΩ挡选择开关：按下时为600mΩ档，测量范围为0～600mΩ，报警值为0～600mΩ；弹出时为200mΩ档，测量范围为0～200mΩ，报警值为0～200mΩ。

注意事项
操作人员必须认真阅读并熟悉此仪器的操作程序后方可使用。
在整个测试过程中，不能随意调节其它按钮；测试完毕后，须使仪器处于“复位”状态，方可取下接线。
在使用过程中出现仪器故障要及时上报。
