第五节. 屋顶构造

 屋顶由面层、承重结构、保温隔热层、顶棚等结构组成。

一、作用与要求与类型

1、 承重要求；2、 保温要求；3、 防水要求；4、 美观要求

坡度表示法：坡度（i=高度尺寸/水平尺寸*100%），如i=5%；

角度；a=22º15“、45º；高跨比（高度尺寸/跨度）如1/4。

平屋顶：坡度2%-5%

坡屋顶：坡度10%-100%

其他类型 ：

上人的屋面坡度一般为1%-2%

二、平屋顶构造

1、平屋顶应考虑的因素：

（1）屋顶是否为上人屋面；

（2）屋顶所处的房间的湿度大小——是否加设隔蒸汽层；

（3）屋顶所处的地区是北方（保温）还是南方（通风散热）；

2、柔性防水屋面构造层次

（1）不上人屋面：

保护层—防水层—找平层—保温层—找坡层—承重层；

（2）不上人有隔气层屋面：

保护层—防水层—找平层—保温层—找坡层—隔气层—找平层—承重层；

（3）上人屋面：

面层—隔离层—防水层—找平层—保温层—找坡层—承重层；

（4）上人有隔气层屋面：

面层—隔离层—防水层—找平层—保温层—找坡层—隔气层—找平层—承重层；

3、刚性防水屋面构造层次

（1）无筋刚性防水层：

40厚C20细石混凝土，加防水外加剂，设分缝，全缝：上宽25，下宽15，中距6-9米，缝内嵌入20厚丙烯酸建筑密封膏，下部用细砂填充。

（2）配筋刚性防水层：

40厚C20细石混凝土，配φ6或冷拔φ4一级钢筋 ，双向中距100mm钢筋网片绑扎或点焊，安装位置居中偏上，但上面保护层应大于10mm，宜掺防水剂，设分缝，全缝：上宽25，下宽20，钢筋网片分隔缝处断开，缝内嵌入20厚建筑密封膏，下部用细砂填充。

（3）配筋钢纤维刚性防水层：

基本做法同配筋刚性防水层，但混凝土内掺钢纤维，每立方米细石混凝土内掺50Kg钢纤维，纤维直径0.3mm，长30mm

三、坡屋顶构造

屋面坡度大于1:7的屋顶叫坡屋顶；

雨水排除容易，防水好，隔热、保温好；

坡屋顶的构造包括两大部份：

（1）有屋架、檩条、屋面板构成的承重结构；

（2）由挂瓦条、油毡层、瓦等组成的屋面层；

四、顶棚的构造

1、顶棚的形式 ：

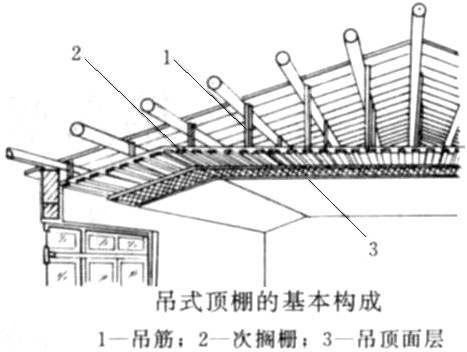

施工方式分：直接式顶棚、吊式顶棚；

外观形式分：浮云、平滑、井格、复式、发光顶棚等；

面层材料分：板材吊顶、金属吊顶等。

2、顶棚的设计 ：

与平面布置和墙面设计的协调，解决顶棚上方设备、器具的配合和隐蔽问题（如照明、空调风口）；

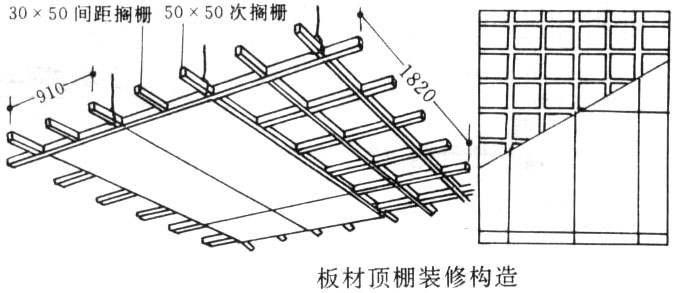

                                              板材顶棚

常用板材有：吸声板、刨花板、胶合板、水泥、石膏板等；

防火要求较高时，宜用金属龙骨和金属板等防火板材；

板材与龙骨连接方式：钉、粘、吊、卡等；
