第三节 楼板、楼地面构造

一、楼板

1、楼板的种类及设计要求

按照使用材料：钢筋混凝土楼板

       砖拱楼板

       木楼板

设计要求：坚固、隔声、经济、热工防火

2、现浇钢筋混凝土楼板基本知识

包括现浇楼板与现浇梁板

（1）现浇楼板：

（2）现浇梁板：

单向梁（简支梁）：高跨比1/10-1/12；宽高比1/2-1/3；经济跨度4-6m；

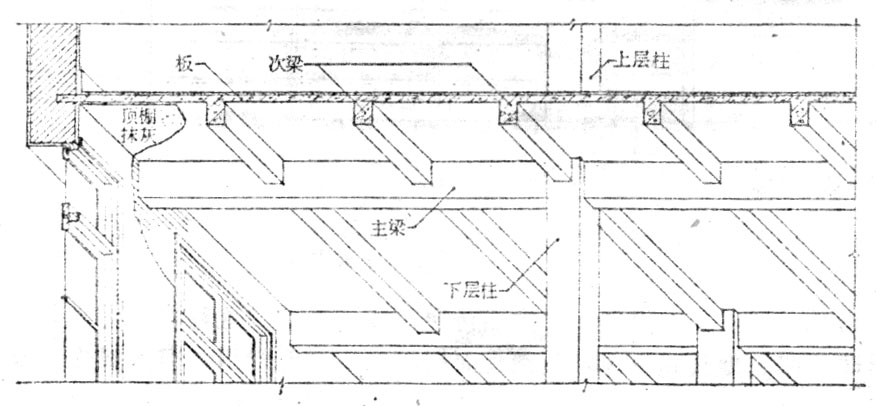

双向梁（主次梁）：又称肋形楼盖；板支在次梁上，次梁支在主梁上，主梁支在墙柱上；主梁经济跨度5-8m；

井字梁 ：肋形楼盖的一种，主、次梁等高一般用于接近正方形的平面（较大空间20m*20m）。

                              双向梁（主次梁）：又称肋形楼盖

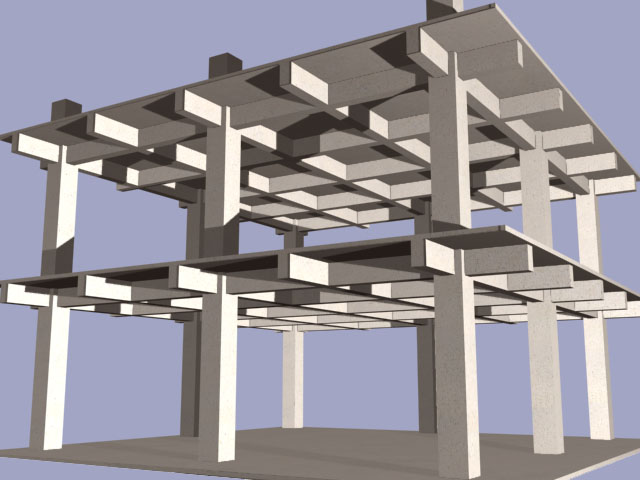

井字梁 ：肋形楼盖的一种，主、次梁等高一般用于接近正方形的平面（较大空间20m*20m）

二、楼地面

楼地面 = 楼面（楼层地面）+地面（底层地面）

楼地面的功能：保护支撑结构

满足美观要求

满足正常使用功能

（1）、隔声要求：空气传声、固体传声

（2）、吸声要求：软质地面，如地毯

（3）、防水、防潮要求：天然石材、地砖、水磨石

（4）、热工要求：如居室与办公室不同

（5）、弹性要求：如舞台、篮球场

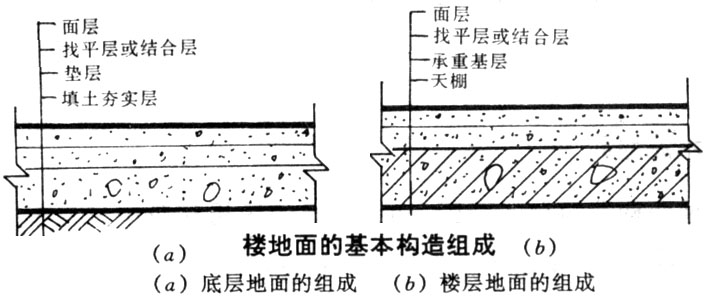

1、楼地面的组成

（1）基层：地面的垫层多为混凝土或夯实土；楼面的基层为楼板；

（2）垫层：结合、隔声、找坡作用；分刚性垫层（不产生塑性变形，多为C10混凝土，用于整体面层、小块料面层）、非刚性垫层（砂、碎石）

（3）面层

2、楼地面的分类

按面材分：水泥地面、水磨石地面、天然石地面……

 按构造方法、施工工艺分：整体地面、块料地面、木地面、人造软制品地面……
