第二节. 墙体

一、墙体在建筑中的作用和分类

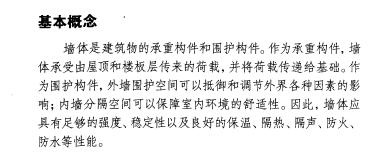

1、作用

承重、维护、分隔、装饰装修

2、分类

（1）按照材料分类

砖墙——粘土空心砖、粘土实心砖、灰砂砖、焦渣砖等；

 砌筑砂浆：水泥砂浆、混合砂浆、石灰砂浆。

加气混凝土砌块墙——质轻、可切割、隔音、保温；

 多用于：非承重隔墙、框架结构的填充墙。

石材墙——天然材料，多用于山区、产石地区；

 做法：乱石墙、整石墙、包石墙。

板材墙——钢筋混凝土板材、加气混凝土板材、玻璃幕墙

承重混凝土空心小砌块墙 ——C20混凝土制作，用于六层及以下住宅。

钢筋混凝土承重墙 ——C20以上混凝土制作，用于地下室、高层建筑的剪力墙等。

（2）按所在位置分类

墙体按所在位置一般分为外墙及内墙两大部分，每部分又各有纵、横两个方向，这样共形成四种墙体，即：

纵向外墙、横向外墙(又称山墙)、纵向内墙、横向内墙。

（3）按受力特点分类

承重墙——承受屋顶和楼板等构件传下来的垂直荷载和风力、地震力等水平荷载；按位置分:承重内墙、承重外墙；墙下有条形基础。

承自重墙——只承受墙体自身的重量；墙下有条形基础。

 围护墙——防风、雪、雨的侵蚀，并有保温、隔热、隔声、防水等作用；墙体重量由梁承托，并传给柱子或基础。

隔墙——分隔大空间为若干小空间；应满足隔声的要求；不用基础。

（4）按构造做法分类

实心墙——单一材料：多孔砖、粘土砖、石块、混凝土、钢筋混凝土；复合材料：钢筋混凝土和加气混凝土分层复合、粘土砖与焦渣分层复合；不留空隙。

粘土空心砖墙——粘土空心砖；竖向孔洞；体轻、保温能力好；主要用于框架结构的外围护墙。

空斗墙——民间流传；用粘土实心砖；空斗墙不宜在抗震设防地区中使用。

复合墙——多用于居住建筑及托幼、疗养建筑；

主体结构为：粘土砖或钢筋混凝土；

内侧复合轻质保温板材：充气石膏板、水泥聚苯板、粘土珍珠岩、纸面石膏聚苯复合板、纸面石膏岩棉复合板、纸面石膏玻璃复合板、无纸石膏聚苯复合板等。

3、墙体的尺寸与砌合

粘土砖的规格：240 mm x115 mm x53 mm

灰缝厚度：10mm

墙体厚度：120墙，240墙，370墙，490墙，180墙

墙体的砌合方式：

二、墙体的细部构造

1、防潮层

目的：防止土壤中的水分沿基础墙上升和勒脚部位的地面水影响墙身；

作用：提高建筑物的耐久性，保持室内干燥卫生；

做法：高度应在室内地坪与室外地坪之间，以地面垫层中部为最理想；

防潮层的具体做法：高度应在室内地坪与室外地坪之间，以地面垫层中部为最理想。

2、勒脚

外墙墙身下部靠近室外地坪的部分；

作用是防止地面水、屋檐滴下的雨水的侵蚀，保护墙面，保证室内干燥提高建筑物的耐久性；同时美化建筑外观；

常用做法：抹水泥砂浆、水刷石、加大墙厚、贴天然石材等；

勒脚高度：一般为室内外地坪高差；或根据立面效果需要确定。

3、散水与明沟

散水：指的是靠近勒脚下部的水平排水坡；

明沟：靠近勒脚下部设置的水平排水沟；

他们的作用：迅速排除从屋檐下滴的雨水，防止因积水渗入地基而造成建筑物的下沉。

（1）散水的宽度：

宜为600～1000mm；当采用无组织排水时，宽度可按檐口线放出200～300mm；

（2）散水的坡度：

可为3％～5％；当散水采用混凝土时,宜按20～30m间距设置伸缩缝；散水与外墙间宜设缝，缝宽可为20～30mm，缝内添沥青类材料；

（3）散水面层材料 ：

细石混凝土、混凝土、水泥砂浆、卵石、块石、花岗岩；

（4）散水垫层材料 ：

3：7灰土、卵石灌砂浆；

（5）明沟一般在年降水量为900mm以上的地区才选用；沟宽一般为200mm，沟底应有0.5%左右的纵坡；材料用砖、混凝土等。

4、踢脚

踢脚是外墙内侧、内墙两侧的下部和室内地坪交接处的构造；

目的：防止扫地时污染墙面；

高度：120-150mm；

材料：一般与地面材料一致；水泥砂浆、水磨石、木材、缸砖、油漆等。

5、窗台

窗台高：900-1000mm；

幼儿园活动室600mm；

售票台1100mm

6、过梁

为承受门窗洞口上部的荷载，并把它传到门窗两侧的墙上，以免压坏门窗框，所以在其上部加设过梁；

预制钢筋混凝土过梁

梁长及梁高均和洞口尺寸有关，并应符合模数。过梁两端搁入墙内的长度不小于240mm

钢筋砖过梁：最大跨度为1.5m（如图1）

砖砌平拱过梁：最大跨度为1.2m （如图2）

7、檐部做法

（1）挑檐板：预制钢筋混凝土挑檐板、现浇钢筋混凝土挑檐板；

 挑出尺寸500mm左右为宜

（2）女儿墙：是墙身在屋面以上的延伸部分；

其厚度可以与墙身一致，也可以使墙身适当减薄；

高度：不上人屋面不小于800mm；

上人屋面不小于1300mm；

（3）斜板挑檐：是女儿墙和挑檐板另加斜板共同构成的屋檐做法 （如右图）

8、变形缝

变形缝包括伸缩缝、沉降缝和防震缝，作用是保证房屋在温度变化、基础不均匀沉降或地震时能有一定的自由伸缩，以防止墙体开裂、结构破坏

三、隔墙

建筑中不承重、只起分隔室内空间作用的墙体叫隔断墙。通常人们把到顶板下皮的隔断墙叫隔墙，不到顶、只有半截的叫隔断。

1、隔墙的作用和特点

（1）隔断墙应愈薄愈好，减轻加给楼板的荷载；

（2）隔断墙的稳定性必须保证，特别注意与承重墙的连接；

（3）隔墙要满足隔声、耐水、耐火的要求。

2、隔墙的常用做法

（1）120mm厚隔断墙：粘土砖，可以满足隔声、耐水、耐火要求；

注意稳定性：1、隔墙与外墙作拉接筋；2、隔墙上部与楼板连接处立砖斜砌；3、隔墙上有门时，用预埋件将墙与门框拉接牢固；4、墙高3m长5.1m，应每8-10皮砖砌入一根ø6钢筋

（2）加气混凝土砌块隔墙：

质轻、保温、吸声、尺寸准确、可加工；砌块尺寸为75、100、125、150、200mm厚，长度500mm；墙顶与楼板顶紧，最好加木楔。

（3）加气混凝土板隔墙：板厚100mm、宽600mm；轻质多孔易于加工。

（4）钢筋混凝土板隔墙：预埋件焊接；厚度50mm等。

（5）碳化石灰空心板隔墙：磨细生石灰+玻璃纤维；厚度100mm。
