第二节  建筑制图简述

一、建筑制图概念

 图形与语言、文字一样,是人们认识自然、表达和交流思想的基本工具 。

• 建筑制图的含义:

• 建筑制图是研究建筑图样绘制和识读的一门课程 ,

是建筑师表达设计意图、交流技术、指导生产施工等

必备的基本知识和技能。

投影因素和非投影因素

• 投影因素：以投影理论为基础

• 非投影因素：非投影因素即制图惯例

– 图例

– 线的粗细变化

二、建筑制图相关标准

1）《建筑制图标准》

GB/T50104-2001

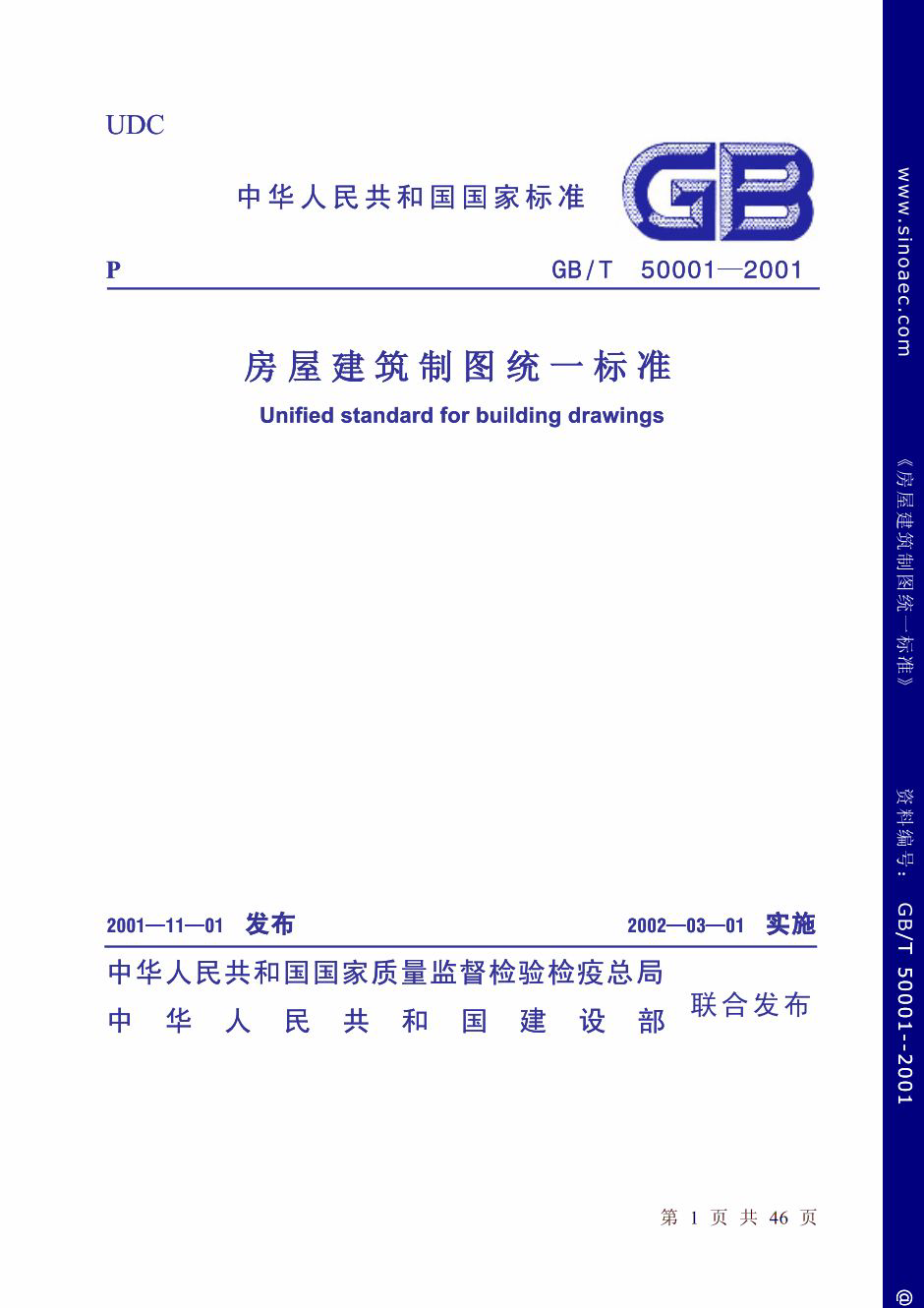

2）《房屋建筑制图统一标准》

GB/T50001-2001

3）《总图制图标准》

GB/T50103-2001

三、建筑制图规范的主要内容

1、总则                2、图纸幅面规格

3、图线                4、字体

5、比例                6、符号

7、定位轴线         8、常用建筑材料图例

9、尺寸标注

【总则】

在建筑工程中，无论是建造高楼大厦，还是简单房屋，都需要一套完善的工程图纸。该图纸是借助于一系列图样，将建筑物的艺术造型、外表形状、内部布置、结构构造、各种设备、地理环境以及施工要求，准确而详尽地表达出来，作为施工的依据。

      制图规范的目的是统一房屋建筑制图规则，保证图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要。

      制图规范是房屋建筑制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气等各专业制图。

【图纸幅面规格】

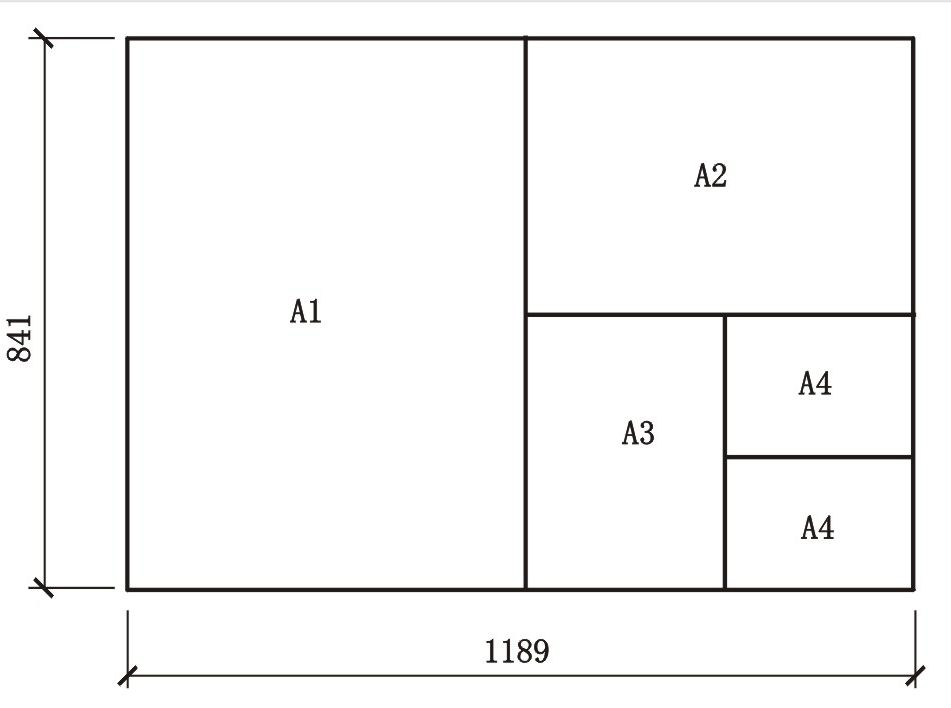

      图纸的幅面是指图纸本身的大小规格。图框是图纸上所供绘图的范围的边线。图纸的幅面及图框尺寸，应符合表l-l的规定及图1-l的格式。从表中可以看出，A1是A0幅面的对裁，A2是A1幅面的对裁，其余类推。一般A0~A3图纸宜横式使用，必要时，也可立式使用。同一项工程所用的图纸，不宜多于两种幅面。当需要使用加长图纸时，可在长边加长，图纸的短边不得加长。加长的尺寸必须按照国标有关规定。

    图纸的幅面是指图纸尺寸规格的大小，图框是指在图纸上绘图范围的界线，图框线用粗实线绘制。

    为了使整套施工图方便装订，国标规定图纸幅面的基本尺寸有五种，其代号分别为A0、A1、A2、A3和A4。

    各号图纸幅面尺寸和图框形式、图框尺寸都有明确规定，具体规定见下图。

图纸的幅面格式（单位：毫米）

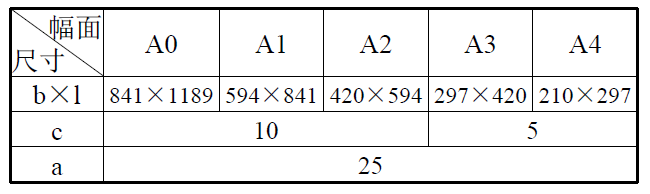

幅面及图框尺寸

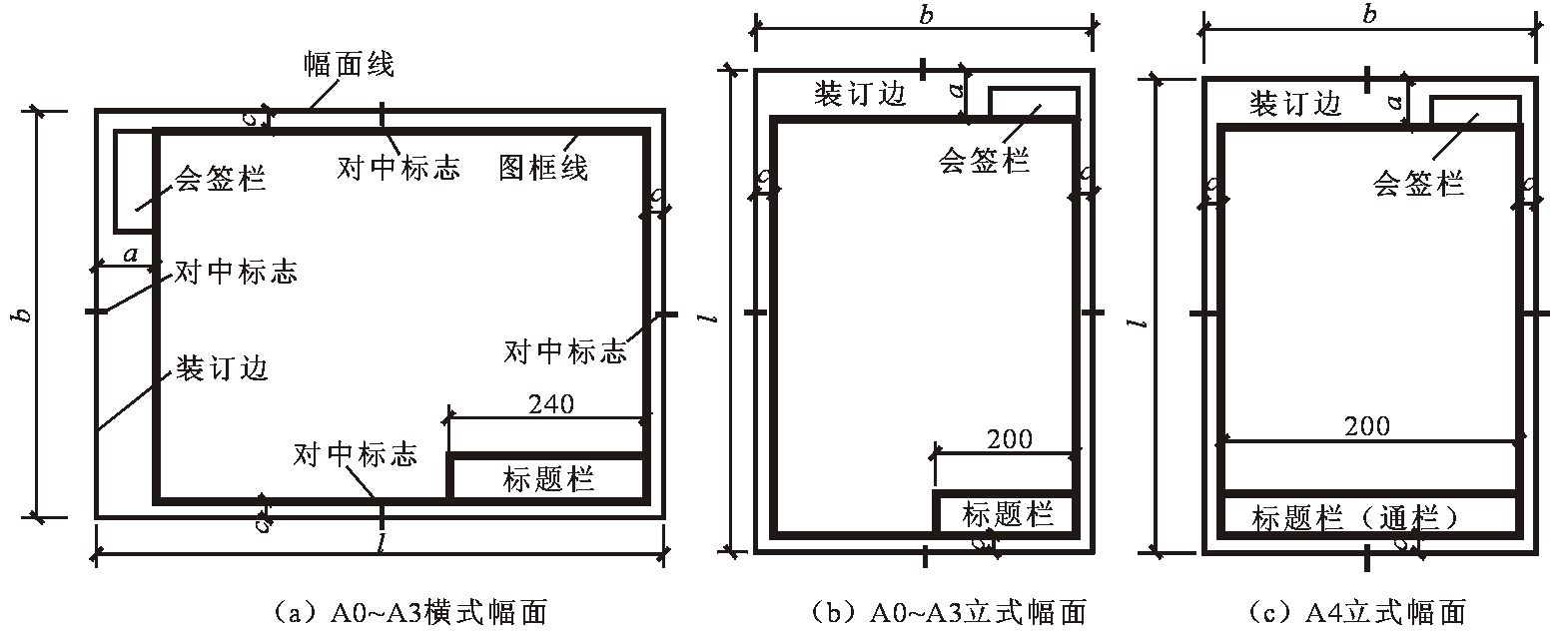

图纸的幅面格式

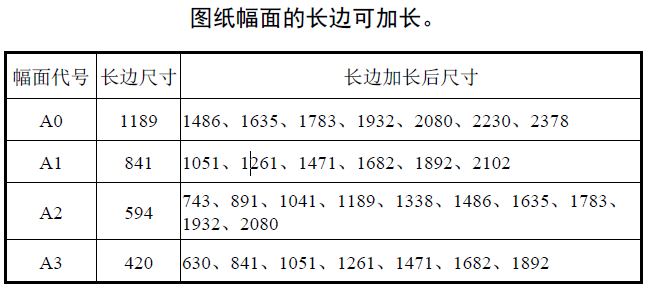

图纸长边加长尺寸（mm）

标题栏与会签栏

      GB/T 50001－2001对图纸标题栏（简称图标）和会签栏的尺寸、格式和内容都有规定。

图纸右下角都有标题栏，用来填写工程名称、设计单位、图名、签字、图纸编号等内容。

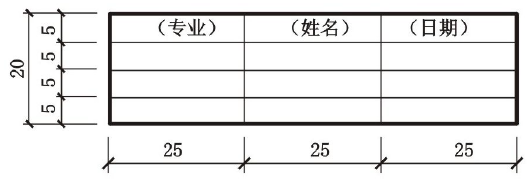

      会签栏是各专业工种负责人签字区，一般位于图纸的左上角，栏内应填写会签人员所代表的专业、姓名、日期。

    对于学生在学习阶段的制图作业，建议不设会签栏。

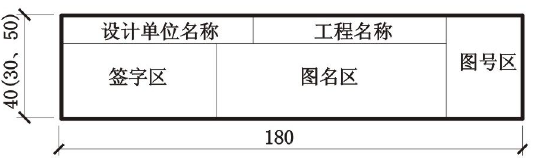

标题栏

会签栏

【图线】

      画在图纸上的线条统称为图线。为了使各种图线所表达的内容统一，国标对建筑工程图样中图线的种类、用途和画法都作了规定。

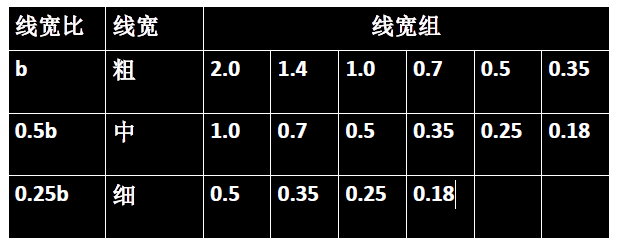

      粗、中、细线形成一组，叫做线宽组。在同一张图纸内，采用比例一致的各个图样应采用相同的线宽组。如表所示。其中的线宽b应根据图形复杂程度和比例大小确定。

常见的线宽b值为0.35、0.5、0.7、1、1.4、2.0 mm。

线宽组（mm）

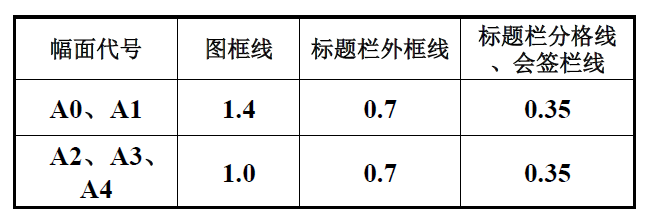

 图框线、标题栏线的宽度（mm）

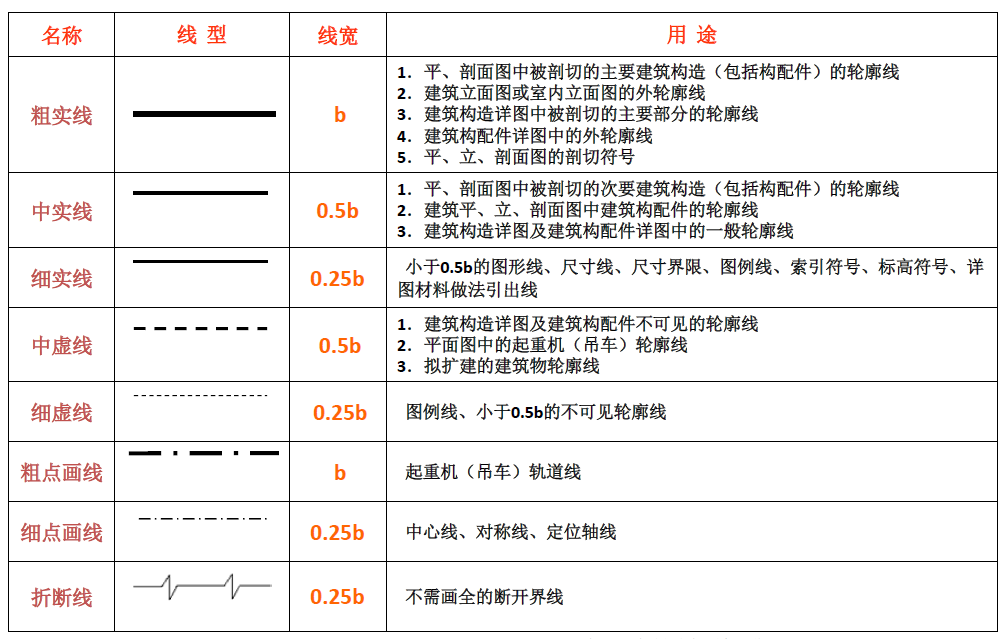

线型有实线、虚线、单点长画线、双点长画线、折断线和波浪线等，其中有些线型还分粗、中、细三种。各种线型的规定及其一般用途。

画线时应注意以下几点：

（1）在同一张图纸内，相同比例的图样，应采用相同的线宽组；

（2）虚线的画和间隔应保持长短一致，点画线或双点画线画的长度大致相等；

（3）虚线之间、点画线之间、虚实线之间相交时，应交于画线处；

（4）点画线和双点画线两端应是画而不是点；

（5）图线不得与文字、数字或符号重叠。

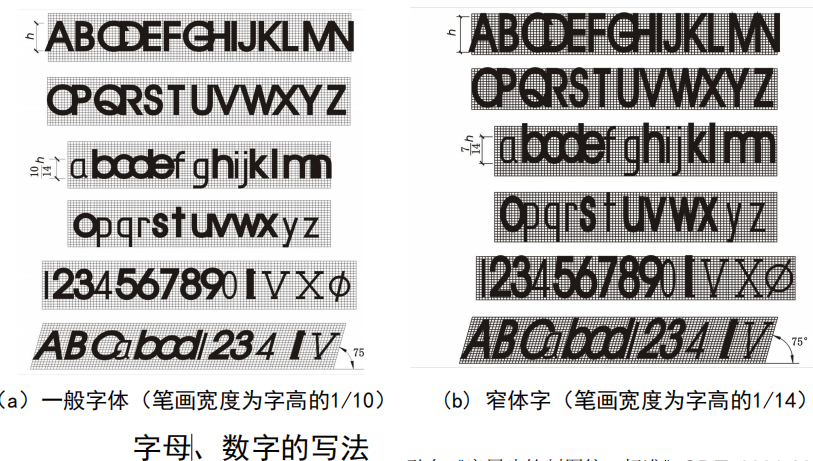

【字体】

      建筑工程图中的汉字、数字、字母等必须做到笔画清晰、笔锋满格、字体端正、排列整齐、间隔均匀。

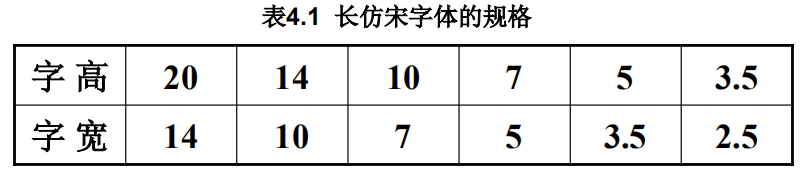

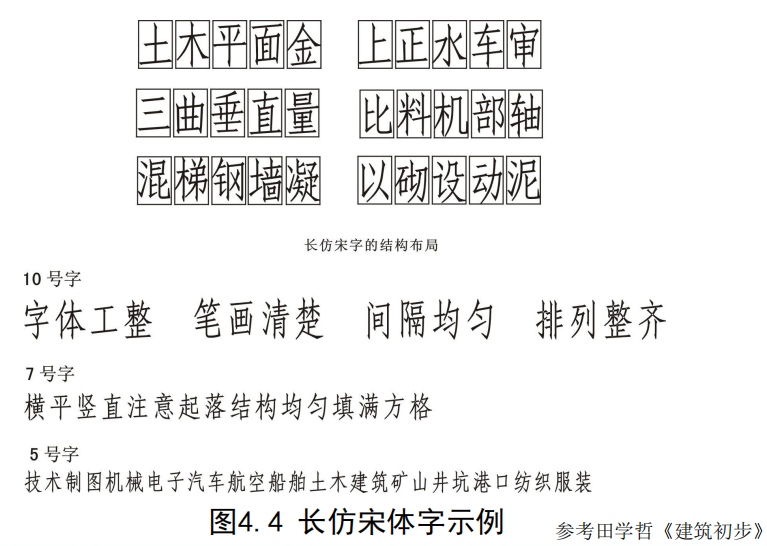

      图样及说明中的汉字，应符合国务院公布的《汉字简化方案》的有关规定，宜采用长仿宋体，字体的高度代表字体的号数（见下表），应从下列系列中选用：3.5、5、 7、10、14、20mm。字体的高宽比为√2∶1，字距为字高的1/4

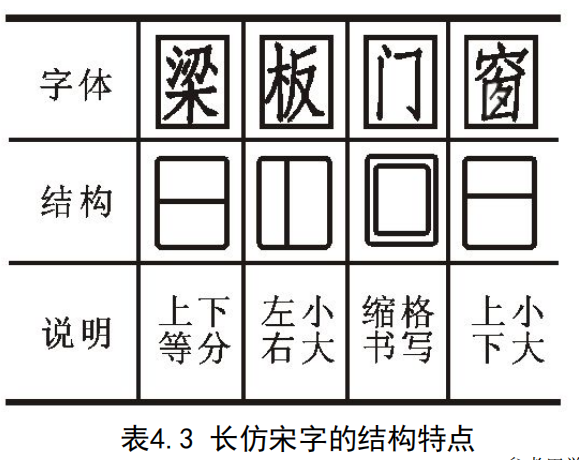

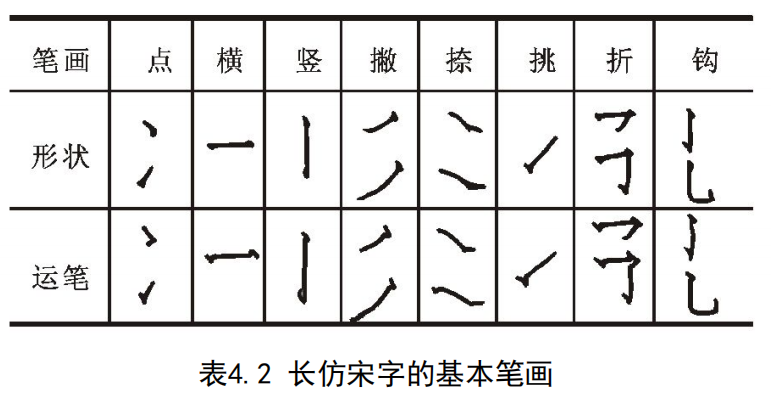

长仿宋体字的书写要领是：

• 横平竖直，横笔基本要平，可顺运笔方向稍许向上倾斜2°～5°。 • 注意起落，横、竖的起笔和收笔，撇、钩的起笔，钩折的转角等，都要顿一下笔，形成小三角和出现字肩。

• 结构匀称，填满方格。笔画布局要均匀，字体构架要中正疏朗、疏密有致

【比例】

       根据其大小采用适当的比例绘制，图样的比例是指图形与实物相对应的线性尺寸之比。比例的大小是指其比值的大小，如1∶50大于1∶100。

       比值大于1的比例，称为放大的比例，如5∶1；比值小于1的比例，称为缩小的比例，如1∶100。

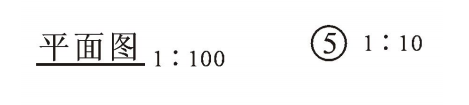

       比例宜注写在图名的右侧，字的底线应取平齐，比例的字高应比图名字高小一号或两号。

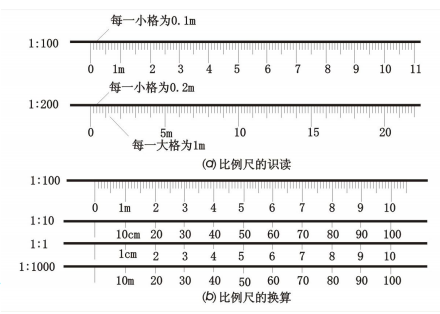

      为使画图快捷准确，可利用比例尺确定图线长度。比例应以阿拉伯数字表示，如1∶100、 1∶10、1∶5等。

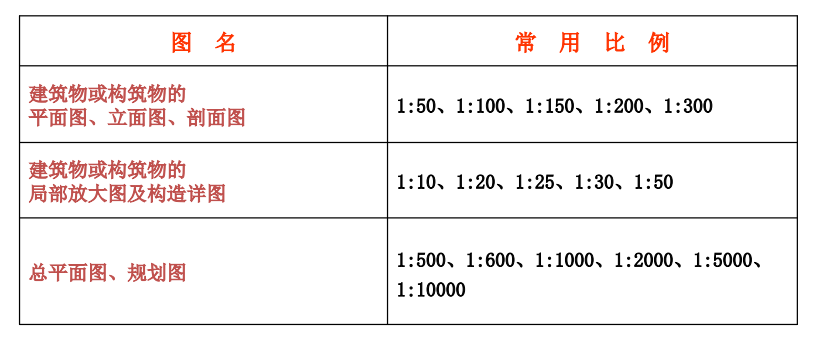

      建筑工程图中所用的比例应根据图样的用途与被绘对象的复杂程度，从表中选用，并优先选用常用比例。

【符号】

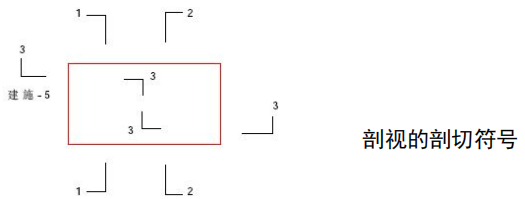

一.剖切符号

1.剖切符号应由剖切位置线及投射方向组成，均应以粗实线绘制。

2.剖切符号的编号宜采用阿拉伯数字，按顺序由左至右由上至下连续编排，并应注写在剖视方向线的端部。

3.需要转折的剖线位置线，应在转角的外侧加注编号。

4.剖面图的剖切号宜注在±0.00标高的平面上

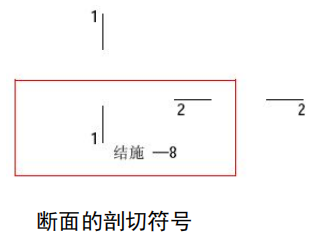

二.断面的剖切符号

1.断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6~10mm。

2.断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向。如图所示

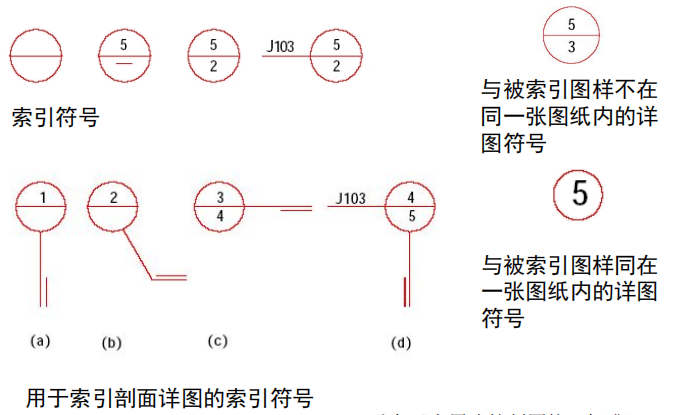

三.索引符号与详图符号

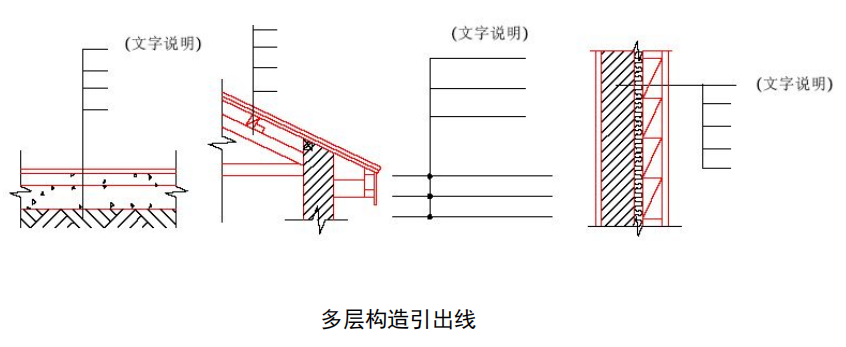

四.引出线

五.其它符号

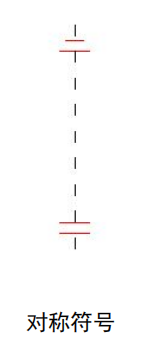

对称符号由对称线和两端的两对平行线组成。

 对称线用细点划线绘制；其长度宜为6~10mm，每对的间距宜为2~3mm；

 对称线垂直平分于两对平行线，两端超出平行线宜为2~3mm。

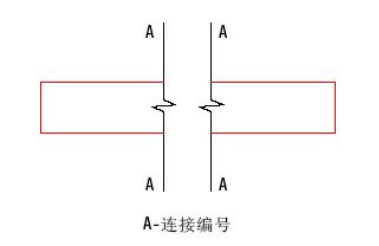

连接符号应以折断线表示需连接的部位。两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号

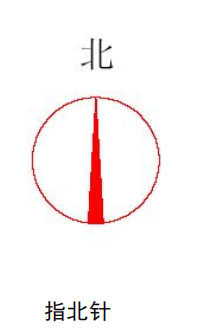

指北针的形状宜如图所示，其圆的直径宜24mm，用细实线绘制；指针尾部的宽度宜3mm，指针头部应“北”或“N”字。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。

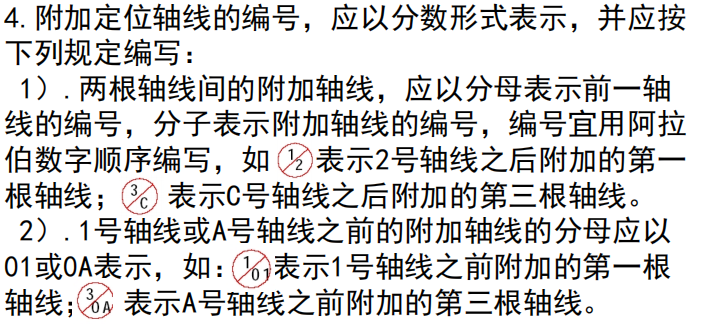

【定位轴线】

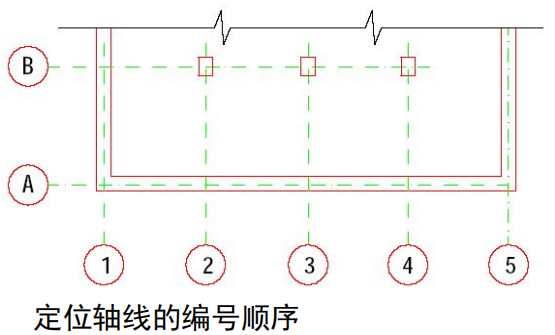

1.定位轴线应用细点画线绘制。

2.定位轴线编号应注写在轴线端部的圆内。圆直径为8~10mm。

3.拉丁字母的I、O、Z不得用做轴线编号。

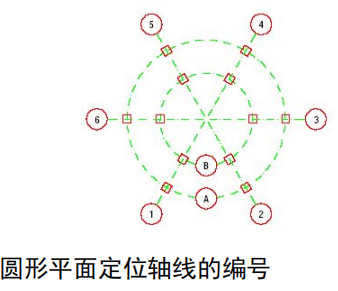

5.圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，从外向内顺序编写。

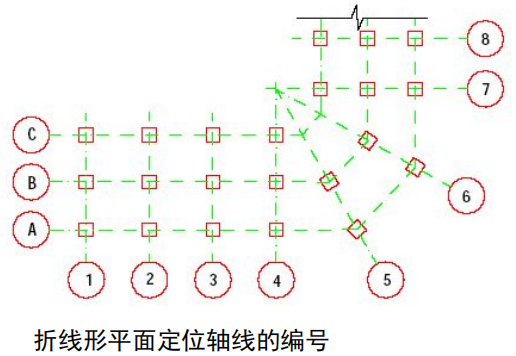

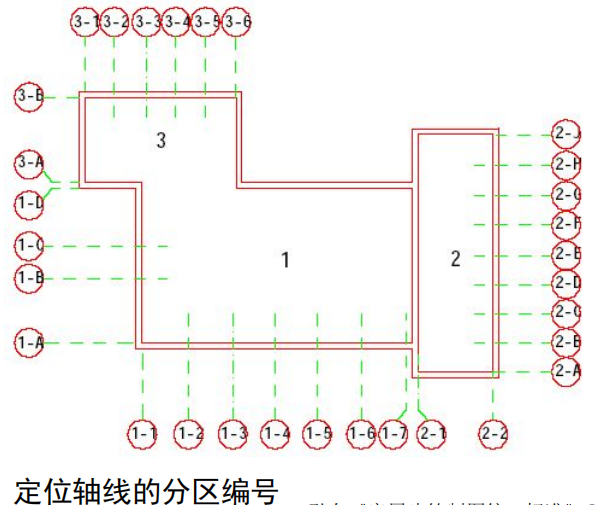

6.折线形平面图中定位轴线的编号可按如下图形式编写。

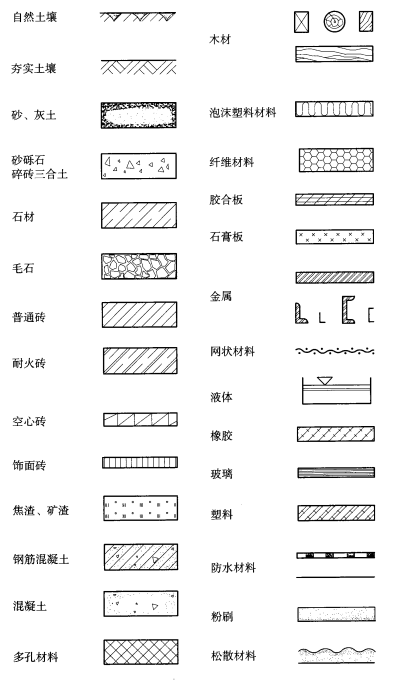

【常用建筑材料图例】

      为简化作图，工程图样采用各种图例表示所用建筑材料，又称为建筑材料图例。当建筑物或建筑配件被剖切时，通常在图样中的断面轮廓线内应画出建筑材料图例。 在GB/T 50001－2001中规定了常用建筑材料图例的画法，对其尺度比例不作具体规定，绘图时可根据图样大小而定。

【尺寸标注】

一.尺寸的组成及其注法的基本规定

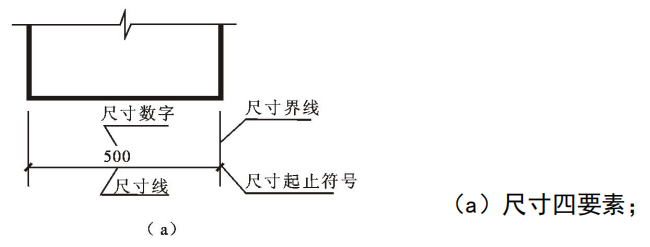

1.图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。

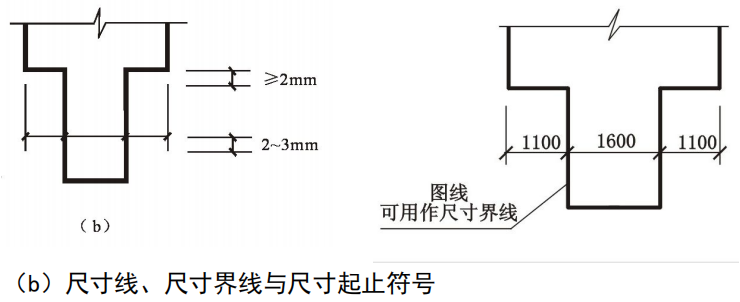

2.尺寸线、尺寸界线用细实线绘制。

3.尺寸起止符号一般用中实线的斜短画绘制，其倾斜的方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。

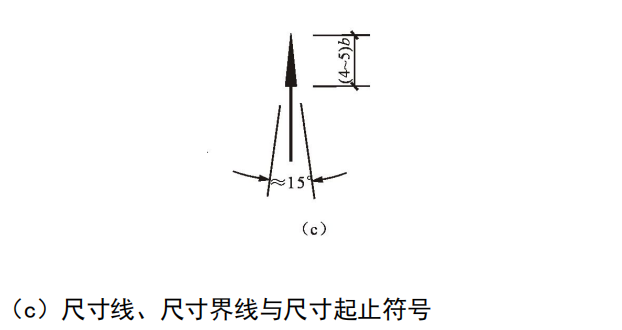

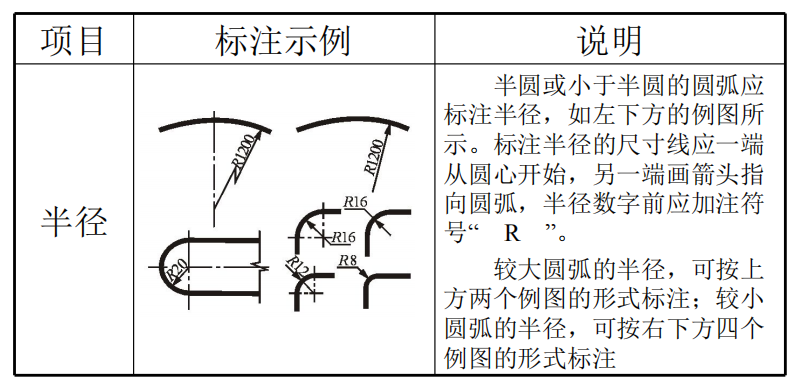

4.半径、直径、角度、弧长的尺寸起止符号宜用箭头表示

二.尺寸的排列与布置

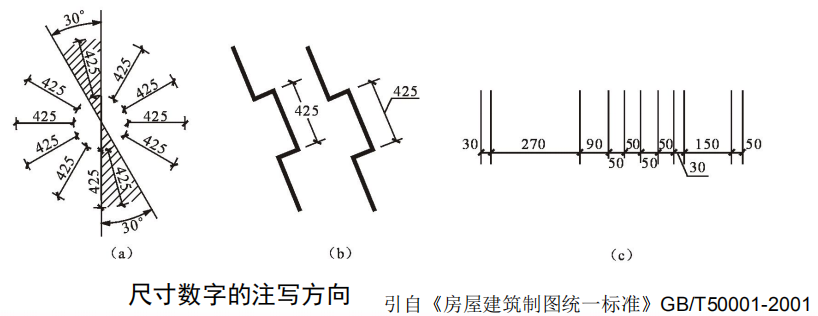

（1）尺寸宜注写在图样轮廓线以外，不宜与图线、文字及符号相交。当尺寸线是水平线时，尺寸数字应写在尺寸线的上方，字头朝上；当尺寸线是竖线时，尺寸数字应写在尺寸线的左方，字头向左。

（2）互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，小尺寸在里面，大尺寸在外面。小尺寸距图样轮廓线距离不小于10mm，平行排列的尺寸线的间距宜为7～10 mm。

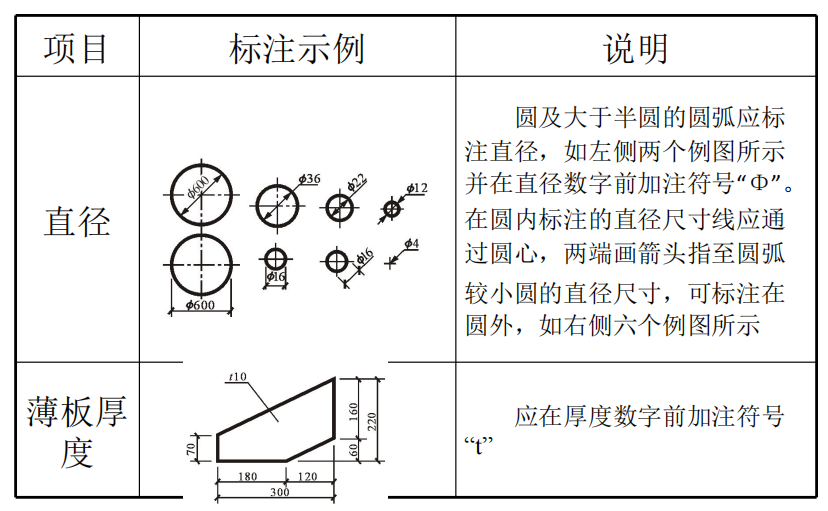

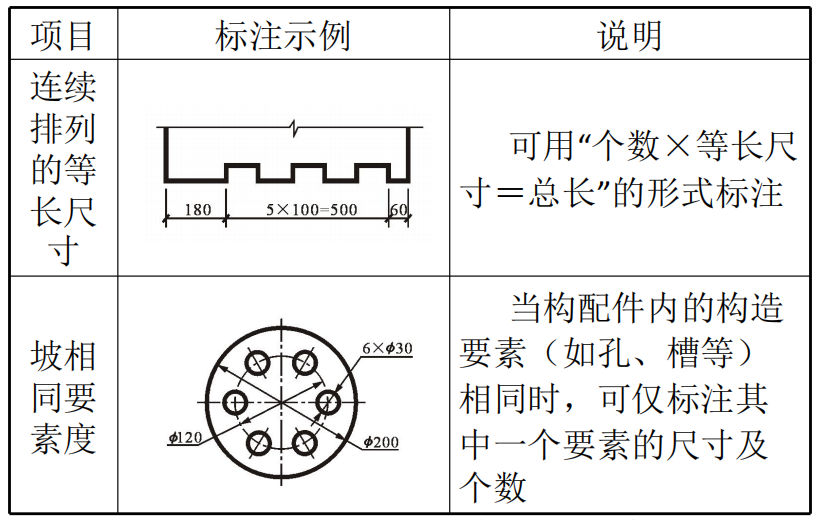

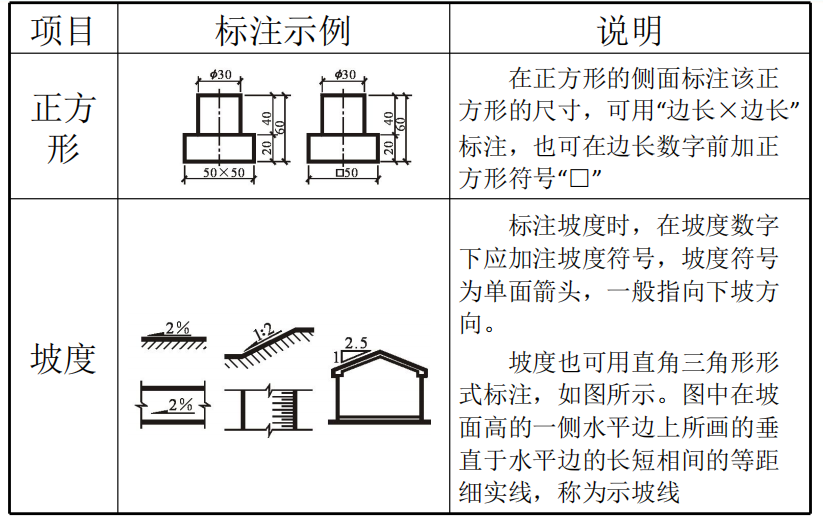

三.尺寸标注示例

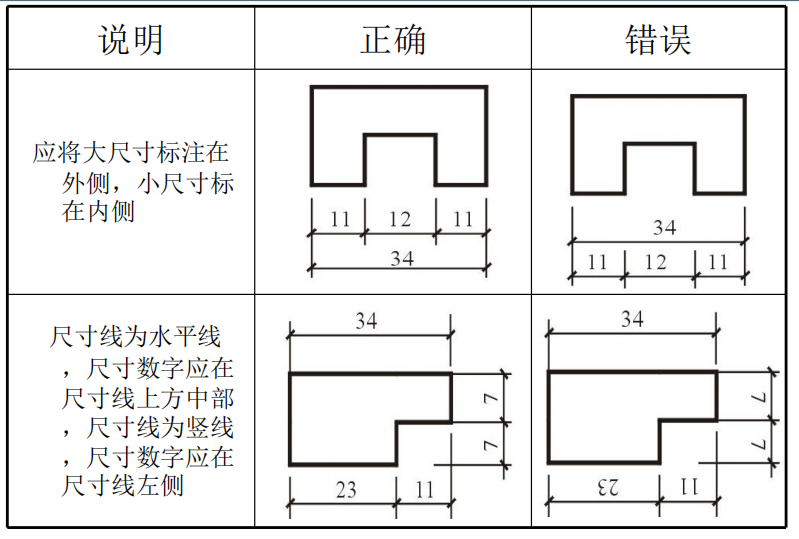

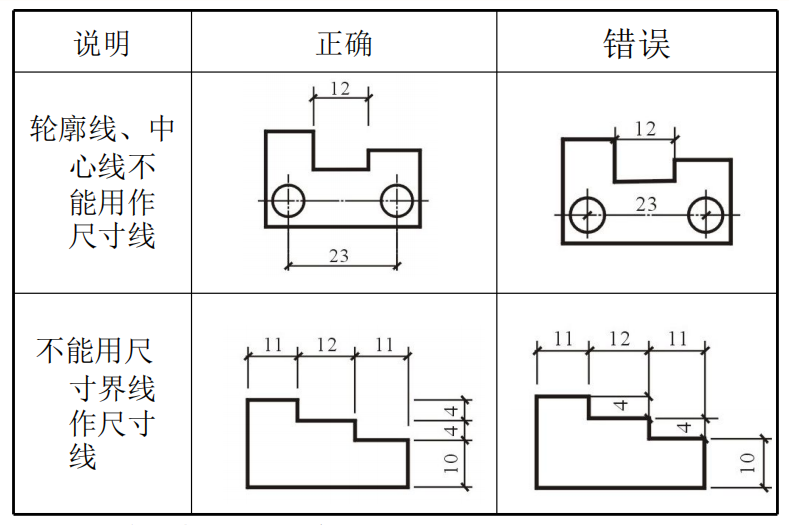

尺寸标注的常见错误 举例

习题作业：制图符号练习

根据课堂学习情况，制定制图符号的临摹练习。
