5.0 本章导学、PPT
  • 1 学习要点
  • 2 本章PPT

引言

单片机系统显示及开关检测、键盘输入是其基本功能。本章介绍单片机与显示器件、开关及键盘的接口设计与软件编程。

5.1  单片机控制发光二极管显示

  1. 发光二极管常用来指示系统工作状态,制作节日彩灯、广告牌匾等。

  2. 大部分发光二极管工作电流1~5mA之间,其内阻为20~100Ω。电流越大,亮度也越高。

  3. 为保证发光二极管正常工作,同时减少功耗,限流电阻选择十分重要,若供电电压为+5V,一般限流电阻可选1kΩ以下。

5.1.1  单片机与发光二极管的连接

AT89S51任一端口要想获得较大的驱动能力,要用低电平输出。因此,输出设备接口电路设计为灌电流负载典型接线方式如下图。

5.1.2 I/O端口的C51编程控制

流水灯的控制为典型例题,掌握程序的编写与Keil软件中程序的编译和调试

5.2  开关状态检测

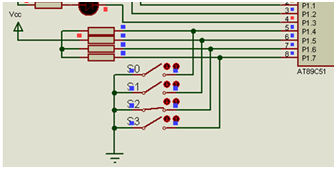

  1. 输入设备硬件接口电路设计为:操作后接低电平“0”有效。一种典型接线方式如下图:


  2. 掌握Keil软件中的调试方法。

    5.3 单片机控制LED数码管的显示

5.3.1 数码管显示原理

5.3.2 数码管的静态显示与动态显示

  1. 数码管与单片机接口电路设计为灌电流负载,推荐选择共阳极数码管。

  2. 比较静态显示和动态显示的优点和缺点。

  3. 掌握段码(字型码)的分析方法

  4. 掌握动态显示原理

  5. 掌握动态显示程序的编写

5.4 单片机控制LED点阵显示器显示

掌握显示原理。

5.5  单片机控制液晶显示模块1602 LCD的显示

  1. 了解显示原理。

  2. 编程在后续课程实践环节中加以练习。

5.6  键盘接口设计

  • 掌握键盘的种类;

  • 掌握键盘与单片机的典型接口电路及其编程。

5.6.1  键盘接口设计应解决的问题

  1. 按键要进行消抖。消抖方法主要有硬件消抖和软件消抖

  2. 软件消抖:采用延时消抖方法2次判断法,中间间隔延时10ms左右)。

  3. 键值的分析与识别。


5.6.2 独立式键盘接线方式

按键数量较少时可以采用独立式键盘接线方式;掌握设计接口电路及编程;

5.6.3 矩阵式键盘接口方式

  1. 按键较多时,采用矩阵式键盘接口方式。占用的I/O口数量为:(行+列)个数;容纳的按键数量为:(行*列)个数。

  2. 矩阵式键盘的识别方法,掌握反线法按键识别法的原理及编程。

  3. 5.6.4 了解非编码键盘扫描方式的选择

通常,键盘的扫描工作方式有3种:查询扫描、定时扫描和中断扫描。

5.6.5  了解专用键盘/显示器芯片HD7279的接口设计
