3.4.1 釉料配方的制定原则
合理的釉料配方对于获得优质的釉层至关重要。在制定具体釉料配方时，需要遵循以下几个关键原则：
根据坯体性能调整釉料熔融性能：釉料的熔融性能涵盖熔化温度、熔体性质和釉面特征等方面。首先，釉料需在坯体烧结温度下成熟。为确保釉在坯上均匀铺展，釉料的成熟温度应接近坯体烧成温度且略低。为防止釉泡和针孔等缺陷，釉料应具备较高的始熔温度和不小于30℃的熔化温度范围。
选择与坯体相适配的釉膨胀系数：“正釉”可提升产品抗张强度和热稳定性，利于坯釉结合。釉的膨胀系数应接近坯体且略低，两者差异程度取决于坯体种类和特性。
选择与坯体相适配的釉酸碱度：坯釉结合面发生化学反应，形成中间层是确保坯釉紧密联合的关键。酸性坯配碱性釉，碱性坯配酸性釉。酸碱度用系数CA衡量，一般日用瓷器CA为1～2，精陶CA为1.2～1.3，瓷釉CA为1.5～2.5，含硅量高配石灰釉。
关注釉的弹性和抗张强度：坯釉结合与釉的弹性和抗张强度密切相关。釉需具备较高抗张强度和与坯体匹配的弹性模数。
合理选择原料：釉料原料种类繁多，包括天然矿物和化工原料。不同原料在高温下的性能差异显著，如熔融温度、高温粘度、密度和粘附性等。即使化学组成合理，原料选择不当也会影响釉浆性能和釉面质量。
Al₂O₃来源：优先从长石引入，避免由粘土带来熔化不良问题。釉料组分复杂，多数为不同密度瘠性料，需适量粘土改善釉浆悬浮性和坯体结合力，粘土用量控制在10%以内，部分用膨润土。预烧部分粘土或引入少量瓷粉，可防止干燥开裂和烧后缩釉，增强坯釉结合。
MgO应用：用MgO降低釉膨胀系数、提高弹性时，滑石是优质原料，可改善釉浆悬浮性，增宽烧成范围，提升釉抗气能力，克服烟熏和发黄缺陷，强化乳浊作用提高釉面白度。MgO达3%时，釉表面张力过大引发缩釉，白云石引入MgO不会明显乳浊，适合透明釉。
滑石和ZnO处理：滑石预烧（1250～1350℃）并细磨后使用，部分滑石提高釉浆悬浮性。ZnO含量高时，部分ZnO需预烧（1000～1200℃），ZnO助熔，提升釉热稳定性、白度和光泽，扩大烧成范围，但用量过多或全部生ZnO会导致脱釉、晶析和缩釉，影响釉彩，需限制用量。
综上所述，氧化物对釉性能影响复杂，同一氧化物对釉性能影响因原料种类而异。确定釉料配方时，需明确主要矛盾，结合实际操作经验和坯体坯釉系统特性进行调整。
3.4.2 确定釉料配方的方法与步骤
确定釉料配方所需资料
确定釉料配方前，需掌握以下资料：
坯体的烧成温度、烧成范围及烧成气氛、坯体的主要化学组成。
对釉面特征（如光泽、乳浊、透明等）及制品机械强度、热稳定性、釉的耐酸碱能力及硬度等性能的具体要求。
制釉原料的化学组成、含杂质情况及工艺性能等。
利用三元相图确定釉料配方
借助三元相图和有效的经验，将生产用原料换算成相应的三元系统组成。以长石釉和三元相图关系为例：

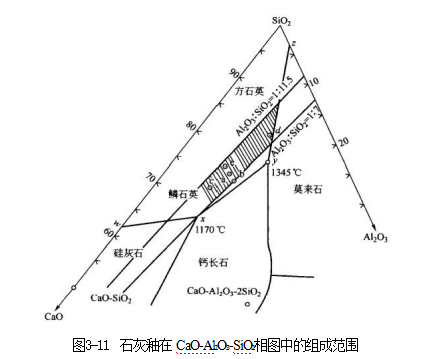

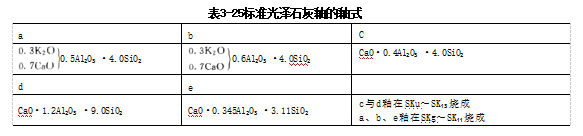

将生产用长石釉的组成换算成相应的CaO-Al₂O₃-SiO₂三元系统组成。在三元相图中确定组成点的位置。结果表明，优质光泽釉的组成多处于Al₂O₃:SiO₂=1:7至1:11.5的线段间阴影区域内（见图3-11）。其中，a、b、c、d、e为五种标准光泽釉的配方组成（见表3-25）。
对于碱性组成为0.0～0.3K₂O（Na₂O）, CaO为0.7～1.0的光泽釉，其组成区域以共晶线XY及其附近为界向斜长石结晶区伸展。由于Al₂O₃:SiO₂=1:7和1:11.5的线段间距离较近，因此只要Al₂O₃略增加，组成点就会进入钙长石结晶区。当Al₂O₃:SiO₂>1:11.5时，即SiO₂含量增多，釉中会析出方石英，釉面失去光泽，釉的烧成温度也应适当提高至1250℃以上。因此，光泽釉的配方组成范围为：
Al₂O₃:SiO₂=1:7～1:11.5
硅酸盐为碱性和中性氧化物总量的2～3倍
Al₂O₃约为8～10倍
在实际釉料配方中，硅酸盐的用量范围大致为：
0～0.2分子数：SK₃O₂O₂
0.2～0.5分子数：SK₂O₃O₃
0.5～1.25分子数：SK₁O₂O₂
少量Al₂O₃虽可增加釉的流动性，但过多会显著提高釉的成熟温度和粘度，过多则使釉面无光或光泽发暗。
氧化物对釉性能的影响
BaO、ZnO、MgO等氧化物对釉性能的影响可归纳如下：
在高温熔融性中，CaO的重要性远较其他碱性成分重要。
添加少量MgO可使CaO-Al₂O₃-SiO₂系统易熔。用ZnO替代CaO时，该系统能在大范围内产生低共熔作用。
以MgO和ZnO为主要碱性成分时，釉中的Al₂O₃:SiO₂比值较以CaO为主的釉大。
不同碱性成分的RO-Al₂O₃-SiO₂系统的最低共熔物具有不同的Al₂O₃:SiO₂比值。例如：
BaO系统中为1:9.2
CaO系统中为1:9.0
MgO系统中为1:5.9
ZnO系统中为1:4.5
以上组成点仅供参考。在将实用釉转换为相应的CaO-Al₂O₃-SiO₂或K₂O-Al₂O₃-SiO₂三元系统时，采用Richters的近似原则，即各氧化物的质量分数分别乘以转换系数，然后在相图中找到相应位置。
利用测温锥图进行配方
根据经验，用标准测温锥测定陶瓷坯体的烧成温度时，两者之间相差4～5个锥温。因此，在配制釉料时，可根据坯体的烧成温度选择适当的测温锥，利用测温锥的组分作为釉料配方的参考。
3.4.3 釉的配方计算
釉的配方计算方法
釉的配方计算是根据釉的化学组成计算出各原料的配合比，这一过程称为釉料配方计算。生料釉的计算方法与坯料相似，可参考相关章节。
熔块釉的计算
熔块釉是先将釉料配方中的部分原料按比例配料混合后，经高温熔融、淬冷制成熔块，再与其他生料配料，混合粉磨而成的釉。关于熔块与生料的比例，存在不同意见。有人认为大部分原料应放入熔块，只留5%～10%的生料配釉；也有人认为应保留较多生料，甚至高达50%。综合各种意见，熔块与生料的比例对釉与坯的适应性和釉的熔融性能有显著影响。熔块中釉料比例较高时，釉对烧成温度的敏感性降低，低温时流动性好，高温时黏度变化小，烧成范围变宽。因此，建议熔块比例控制在80%左右，生料比例控制在20%以内。生料应选择不溶于水或具有良好悬浮性的原料。
熔块配制原则
均匀熔化：在确定酸性氧化物与碱性氧化物的比例时，必须考虑PbO、B₂O₃和碱金属组分在高温时的挥发量。一般要求熔块中(R₂O+B₂O₃)/(R₂O+RO)在(1:1)～(3:1)之间。
原料选择：凡用于引入Na₂O和K₂O的原料通常需置于熔块原料中，长石例外。含硼化合物必须放入熔块中。
化学平衡：熔块中的Na₂O和K₂O的分子数总和必须小于其他碱性氧化物的分子数总和，以制得不溶于水的熔块。
硼化合物：对于含硼熔块，必须使SiO₂:B₂O₃≥2（通常为3），因为硼酸盐溶解度大，增加SiO₂可降低熔块的溶解度。
熔块熔化温度：提高熔块的熔化温度会增加挥发组分的损失，因此需控制Al₂O₃含量，使其小于0.2倍分子数。Al₂O₃过多会增加熔块黏度，使物料不易均匀。
实例计算
例3-9 已知釉式如下，试计算该釉的熔块配料配方和该釉的釉料配方。并验证熔块配方是否符合熔块的配制原则。
解：根据熔块配合原则，所有B₂O₃及可溶性原料必须放入熔块中。B₂O₃最好用硼砂引入。由硼砂引入的Na₂O不得超过所需的Na₂O量，不足部分用硼酸补充。此处K₂O由钾长石引入，Al₂O₃由钾长石引入，不足部分由高岭土引入。由于考虑到釉的悬浮性能，保留部分PbO作为生料。黏土会提高熔制温度，宜少用或不用，一般不超过10%。
第一步：熔块配料的初步分配

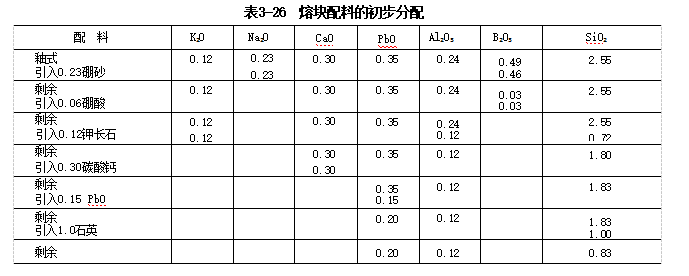

根据熔块配制原则，初步分配熔块配料的组成（分子数）为：
熔块的实验式如下：
第二步：计算熔块配料的配合量

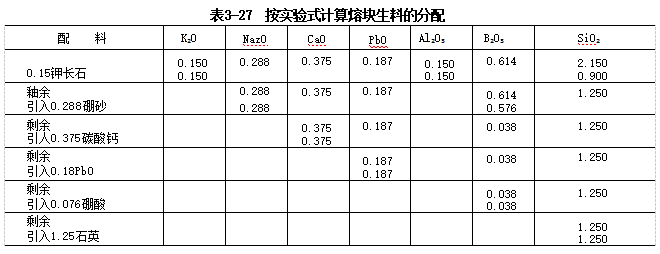

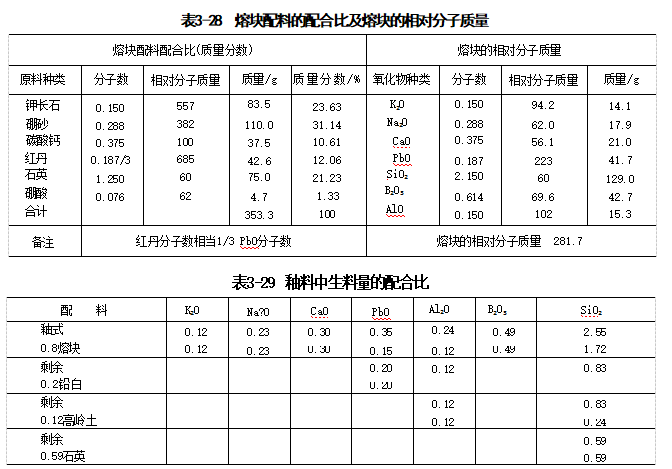

根据各氧化物的分子数、相对分子质量和使用原料，计算熔块配料的配合比和熔块分子比。计算结果见表3-27至表3-29。
第三步：验证熔块配方

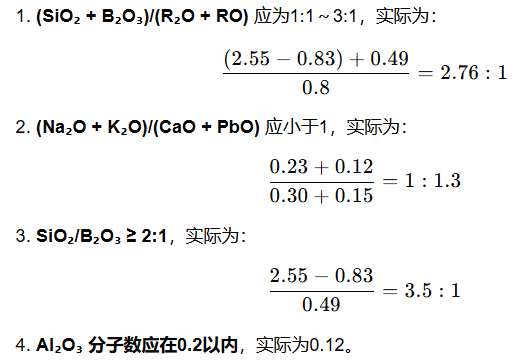

由此可知，该熔块配方基本符合配制原则。
