总结起来，通过热转印+腐蚀做PCB板的步骤大致如下：

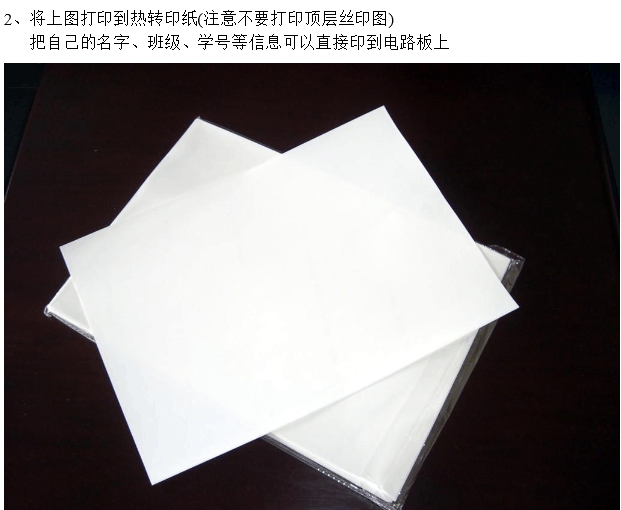

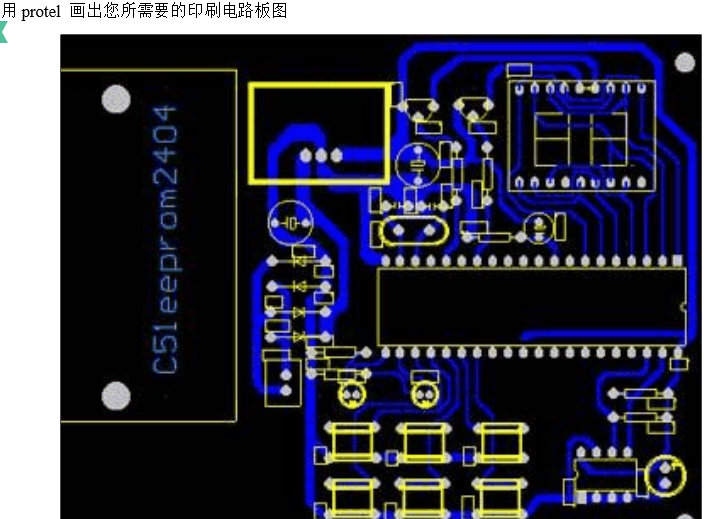

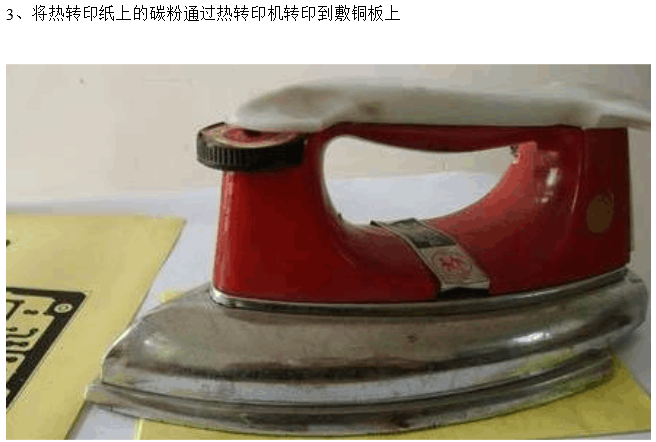

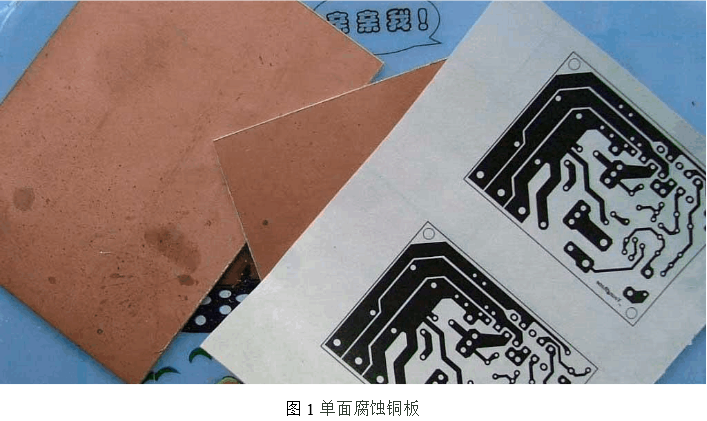

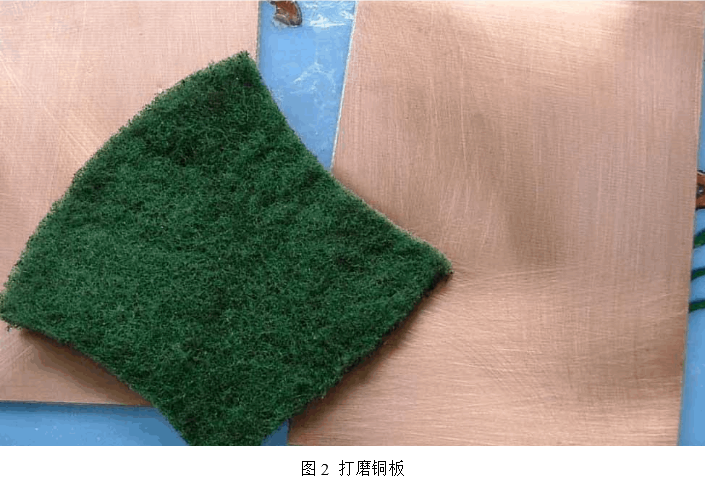

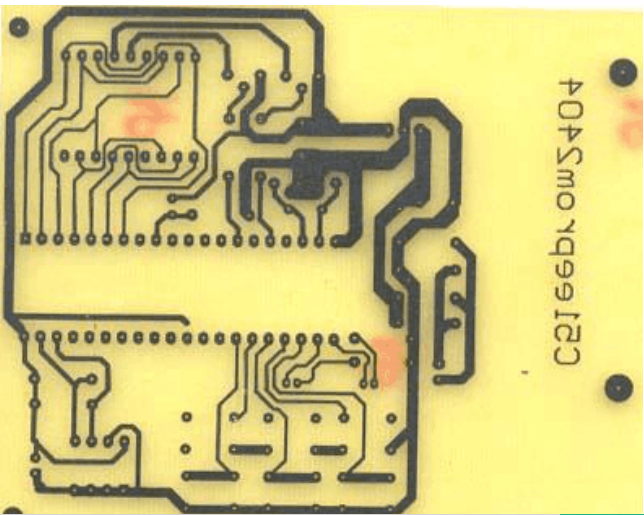

首先要准备的东西：单面腐蚀铜板，三氯化铁，激光打印机，电熨斗（老式）或转印机，砂纸，热转印纸，当然还有要腐蚀的PCB图了。

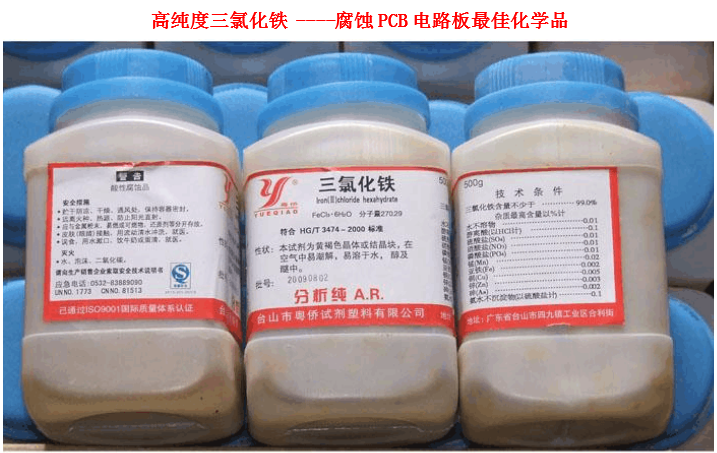

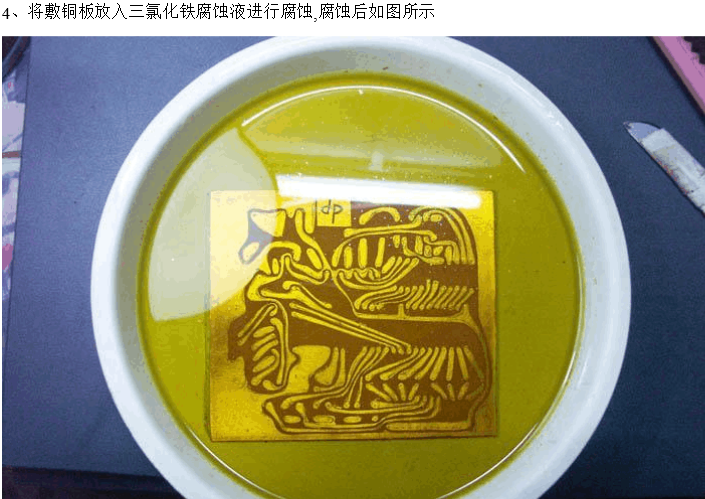

腐蚀液一般用三氯化铁加水配置而成。三氯化铁容易吸收空气中水分所以要密封保存。三氯化铁与水的调节比例为1:4（即500克三氯化铁配2000cc的水）。用热水可以加快蚀刻的速度。三氯化铁具有一定的腐蚀性所以最好不要弄到皮肤上或者衣服上。腐蚀好的铜板一般用松香溶液涂擦一遍，可以助焊也可以防止氧化。

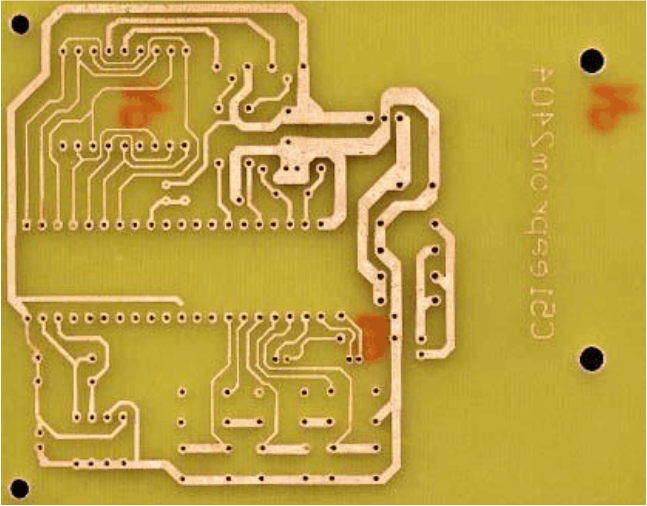

最后，用打孔机对PCB板进行打孔即可，如下图所示
