常用电子器件封装

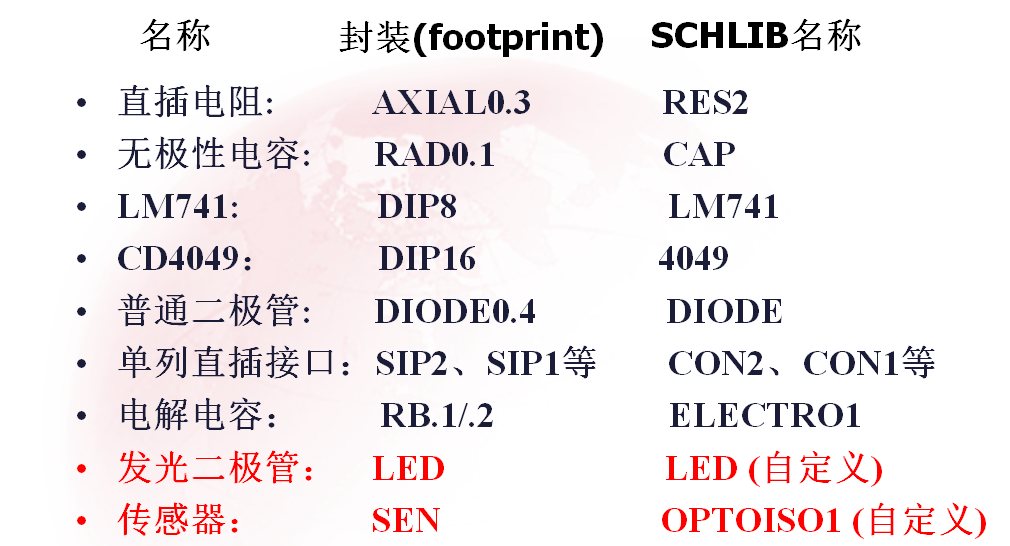

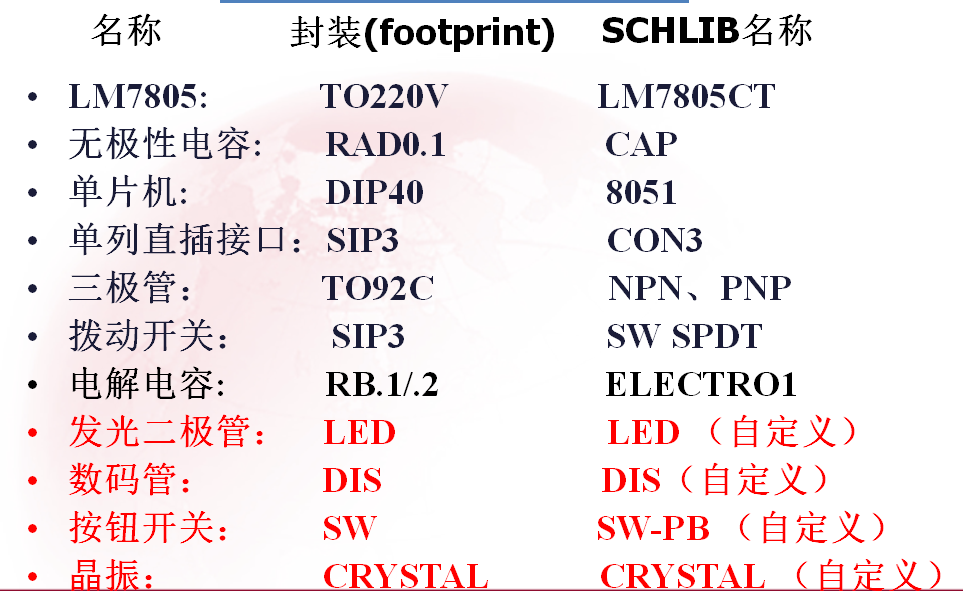

（1）常用的直插式电子器件包括色环电阻、引脚电容、二极管、三极管等。一般存放在 Miscellaneous Devices.SCHLIB这个元件库中。常用分立元件的封装如下图所示：

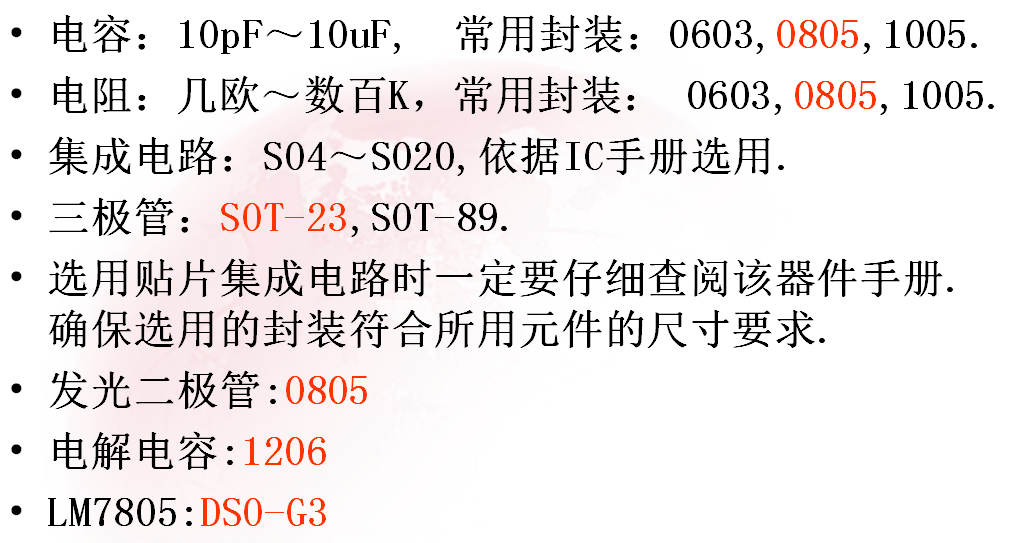

（2）常用贴片原件的封装如下图所示：

总结一下，贴片电阻常用封装有：0402、0603、0805；常用贴片电容封装有：0603、0805、1206；常用贴片电感封装有：0805、1005。

（3）常用集成块封装：

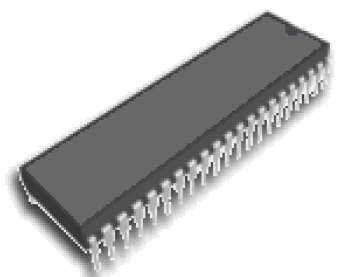

DIP双列直插式封装

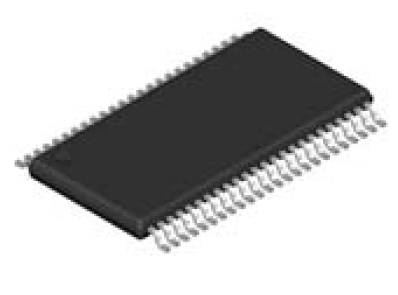

TSOP薄型小尺寸封装

另外还有BGA、QPF、TQPF、LMCC等封装，具体图形见附件。
