【实操指导】Altium Designer安装及使用


                                                                    Altium Designer安装及使用

安装流程：

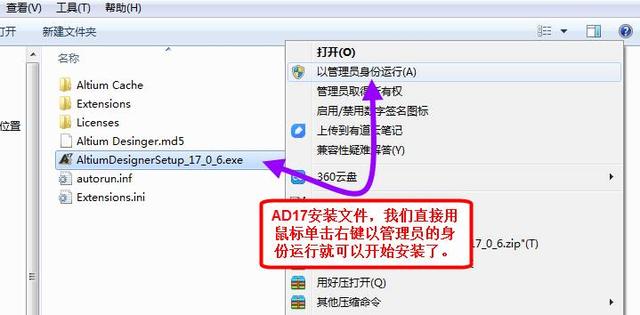

右键单击AltiumDesignerSetup_17_0_6.exe文 件以管理员身份运行， 即可弹出对话框

点击NEXT

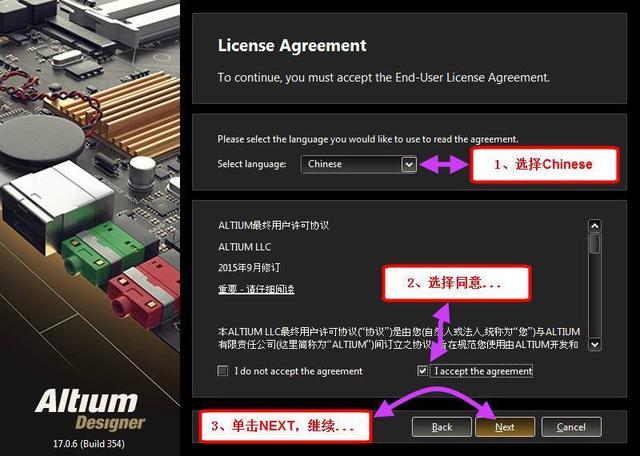

选择“Chinese”，再选择“l accept the agreement”，点击“Next”。

弹出的对话框，选择要安装组件建议默认即可

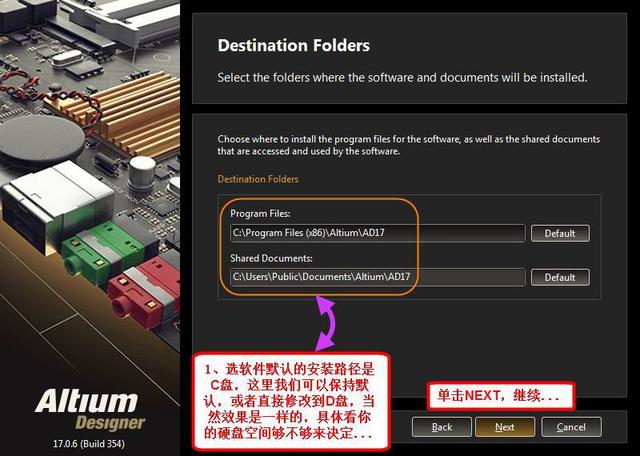

建议把AD软件安装到除C盘以外的磁盘，假设安装到G盘，所以只需要把字母C改为G即可，第二个路径可以在G盘或其它盘下新建一个“AD”文件夹然后选择这个文件夹。

点击“Next”等待安装完成，进度条要走完时可能会出现假死状态需要耐心等待

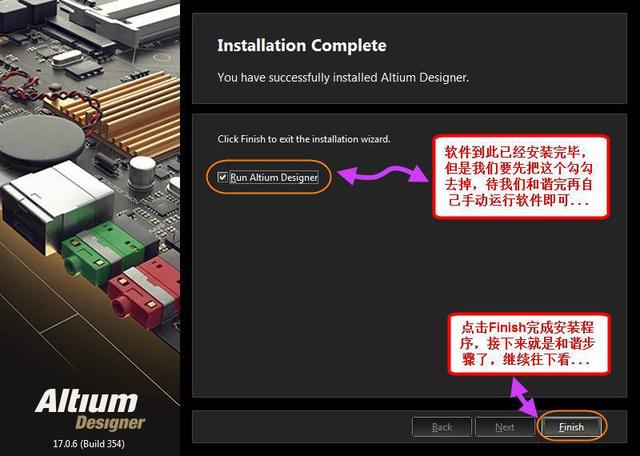

把“Run Altium Designer”前面的勾去掉，点击“Finish”完成安装
