PCB设计流程

（1）绘制原理图，并且生成对应的网络表。已有了网络表情况下也可以不进行原理图的设计，直接进入PCB设计系统。

（2）手工更改网络表 将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上。将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。

（3）画出自己定义的非标准器件的封装库，建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。

（4）设置PCB设计环境，包括设置格点大小和类型，光标类型，板层参数，布线参数等等。大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。 规划电路板，主要是确定电路板的边框，包括电路板的尺寸大小等等。在需要放置固定孔的地方放上适当大小的焊盘。

（5）打开所有要用到的PCB 库文件后，调入网络表文件和修改零件封装， 这一步是非常重要的一个环节，网络表是PCB布线的灵魂，也是原理图设计与电路版设计的接口，只有将网络表装入后，才能进行电路板的布线。 在原理图设计时，零件的封装可能被遗忘，但可以在引进网络表时根据设计情况来修改或补充零件的封装。

（6）零件布局，应当从机械结构散热、电磁干扰、将来布线的方便性等方面综合考虑。先布置与机械尺寸有关的器件，并锁定这些器件，然后是大的占位置的器件和电路的核心元件，再是外围的小元件。

（7）设置布线的各个规范（使用层面、各组线宽、过孔间距、布线的拓扑结构等部分规则，可通过Design-Rules 的Menu 处从其它板导出后，再导入这块板）这个步骤不必每次都要设置，按个人的习惯，设定一次就可以。

（8）手工布线，并逐步调整布线使之美观。铺铜或者补泪滴。

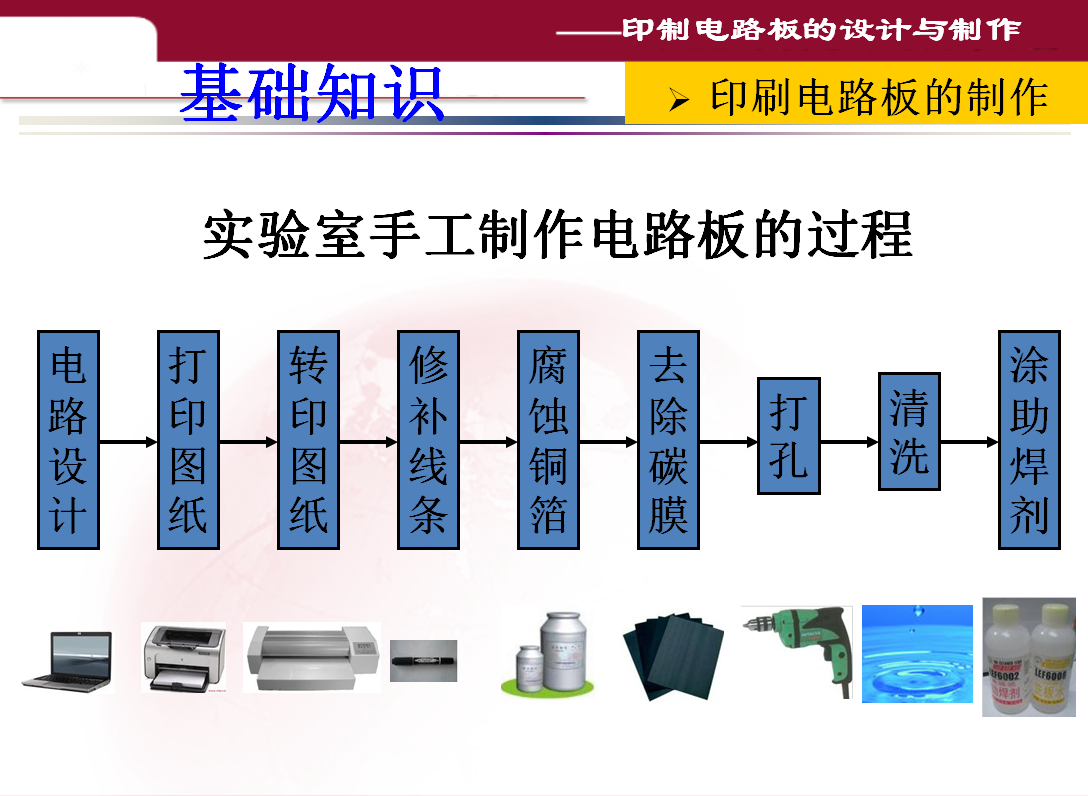

                                                                    （附） 手工制板流程
