PCB设计工具简介

（1）目前主流的三大PCB设计软件：
         1、Altium Designer 下简称AD 。可以说是 PROTEL 的升级版。（用于教学及电子产品开发）
         2、PADS  （用于中小型电子产品设计）
         3、Cadence allegro  （用于大型电子产品设计）
Protel99se并非不能画复杂的板子，只是说WIN7以及WIN10对它的支持不好，所以已经很少用了。

（2）除了这3个软件以外，还有很多软件，如Cadstar  ，CR5000，PCAD,Mentor EE,Mentor WG，Mentor en ，PADS专业版等软件，而且这些软件有的功能也非常强悍，比上面说的3大软件功能强大的都有。但是市场占有率不高，这里就不说了。

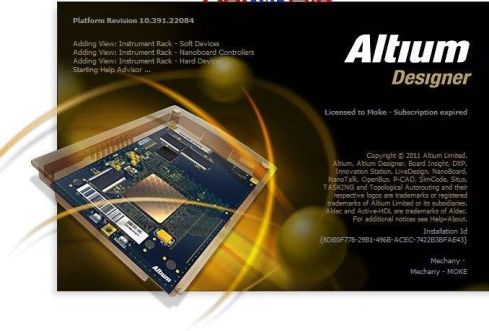

（3）Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、SI和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高。目前最高版本为：Altium Designer 20.0.9。在AD软件的多个版本中， 比较好用的有9.0版本、17.0版本、18.0版本，本课程主要使用17.0版本。

       Altium Designer 除了全面继承包括Protel 99SE、Protel DXP在内的先前一系列版本的功能和优点外，还增加了许多改进和很多高端功能。该平台拓宽了板级设计的传统界面，全面集成了FPGA设计功能和SOPC设计实现功能，从而允许工程设计人员能将系统设计中的FPGA与PCB设计及嵌入式设计集成在一起。 由于Altium Designer 在继承先前Protel软件功能的基础上，综合了FPGA设计和嵌入式系统软件设计功能，Altium Designer 对计算机的系统需求比先前的版本要高一些。
