本章建议学习时长90-120分钟。

章节概要：了解基本统计表和统计图的定义和类型，熟悉各种图表如何反映统计资料的情况。掌握使用SPSS绘制各类统计图（条形图、线图、面积图、饼图等）的基本操作、图片编辑方法和统计表的设计和绘制。

全章视频及课件资源：

章节原始数据文件可到资源选项查看。

1. 统计图概述

1.1 统计图的作用

•      使统计数据形象化，便于读者领会统计资料的核心内容，且印象深刻。

•      结果的表达直观形象，便于分析比较。

•      使得研究结果生动活泼，具有吸引力。

 不足：只能提供概略情况，不能获得确切数值。

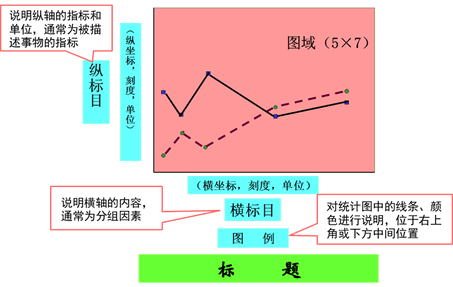

1.2 统计图的结构



1.3 绘制统计图的基本要求

1. 按资料的性质和分析目的选用适合的图形# ：

2. 要有标题，扼要说明资料的内容，必要时注明时间、地点，一般写在图的下面。

3. 条图、线图和直方图都有纵轴与横轴。纵横坐标长度的比例一般约5：7为宜#。

4. 比较不同事物时，用不同的线条或颜色表示，要附图例说明#。



图形生成与数据的度量尺度

  在定义变量时，要在“度量标准”栏中设置其度量尺度（也称为测量水量），其在数据分析中的作用不是很明显，但在用“图表构建程序”绘制图形或绘制交互式图形时却很重要，如果测量水平设置不正确将会影响图形的绘制。

  例如在绘制复式条形图时需要选择分类变量，分类变量的测量水平只能是名义尺度或定序尺度，对应变量是数值型或字符型，用数字代表分类（0代表男性，1代表女性），当不是这两种测量水平时，将不能作为分类变量使用。

•      间断性资料 — 条图、圆图、百分条图；

•      连续性资料 — 线图、直方图。

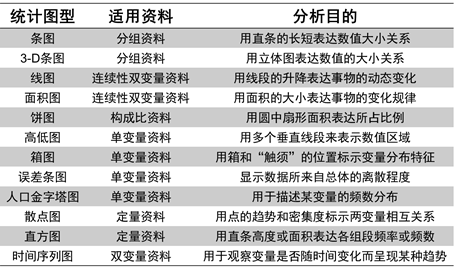

统计图型的选择





1.4 常用统计制图软件

•      EXCEL：图形美观，易于操作，与Word兼容性好，只能绘制较简单的统计图；

•      SPSS：功能强大，图形美观，操作方便，简单易学，可满足绝大部分数据统计需求；

•      OriginPro：专业科研作图软件，兼俱数据分析功能，图形种类丰富，某些图表需要先将数据处理后才能绘制；

•      SAS：默认输出图形较粗糙，通过丰富的编程语句可以绘制出精美的图形；

•      Stata,S-plus, R：输出图形种类丰富、美观，几乎可以满足任何研究需要，非可视化操作，要求有编程基础。
