焊缝的结构形式用焊缝符号来表示。

焊缝符号表示依据《焊缝符号表示法》（GB/T324-2008），内容如下。

完整的焊缝符号包括基本符号、指引线、补充符号、尺寸符号和数据等。

1.基本符号

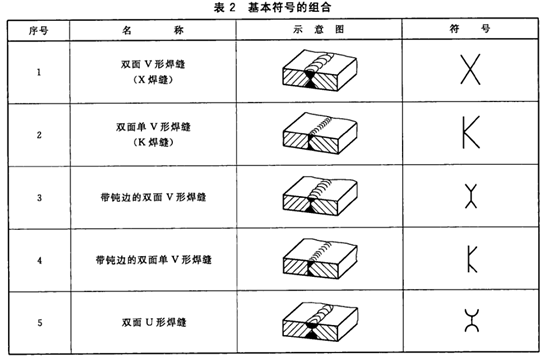

表示焊缝的基本形式或特征。见表1、表2。

2.补充符号

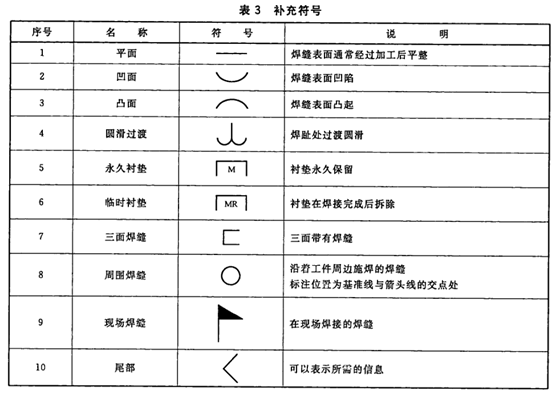

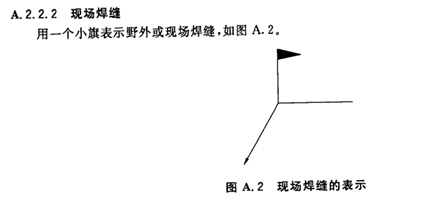

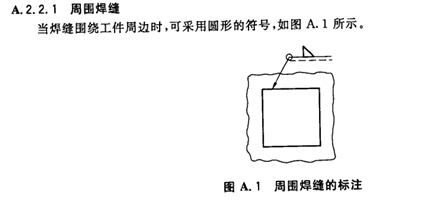

用来说明焊缝或接头的某些特征（如表面形状、衬垫、焊缝分布、施焊地点等），见表3。

3. 基本符号和指引线的位置规定

焊缝符号中，基本符号和指引线为基本要素。

焊缝的准确位置通常由基本符号和指引线之间的相对位置决定。

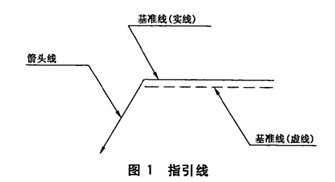

 指引线：由箭头线和基准线（实线和虚线）组成，如图1。

箭头直接指向的接头侧为“接头的箭头侧”，与之相对的则为“接头的非箭头侧”，如图2。

基准线：一般与图样的底边平行，必要时也可垂直底边。实线与虚线可根据需要互换位置。

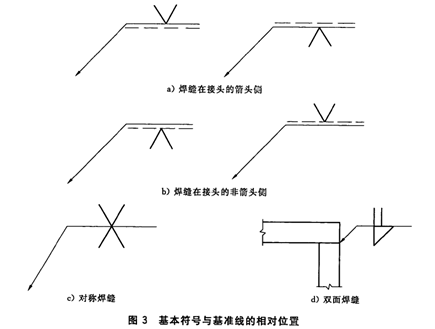

基本符号与基准线的相对位置：

——基本符号在实线侧，表示焊缝在箭头侧

——基本符号在虚线侧，表示焊缝在非箭头侧

——对称焊缝允许省略虚线

——在明确焊缝分布位置的情况下，有些双面焊缝也可省略虚线

4.标注规则

必要时，可在焊缝符号中标注尺寸。

尺寸符号见表4。

 尺寸标注方法见图4。

——横向尺寸标注在基本符号的左侧，如钝边p、坡口深度H、焊脚尺寸K、余高h、焊缝有效厚度S、根部半径R、焊缝宽度c、点焊熔核直径（或塞焊孔径）d

——纵向尺寸标注在基本符号的右侧，如焊缝段数n、焊缝长度l、焊缝间距e

——坡口角度a、坡口面角度b、根部间隙b标注在基本符号的上侧或下侧

——相同焊缝数量N标注在尾部

——当尺寸较多不易分辨时，可在尺寸数据前标注相应的尺寸符号

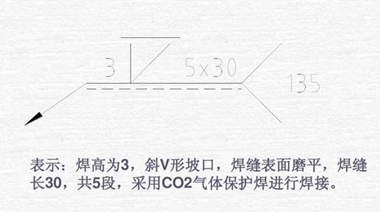

5.示例



关于尺寸的其他规定：

确定焊缝位置的尺寸不在焊缝符号中标注，应标注在图样上。

在基本符号的右侧无任何尺寸标注和说明时，意味着焊缝在工件整个长度方向上是连续的。

在基本符号的左侧无任何尺寸标注和说明时，意味着对接焊缝应完全焊透。

塞焊缝、槽焊缝带有斜边时，应标注其底部尺寸。





6.补充说明：



《焊接及相关工艺方法代号》GB/T5185：部分焊接方法代号如下表。

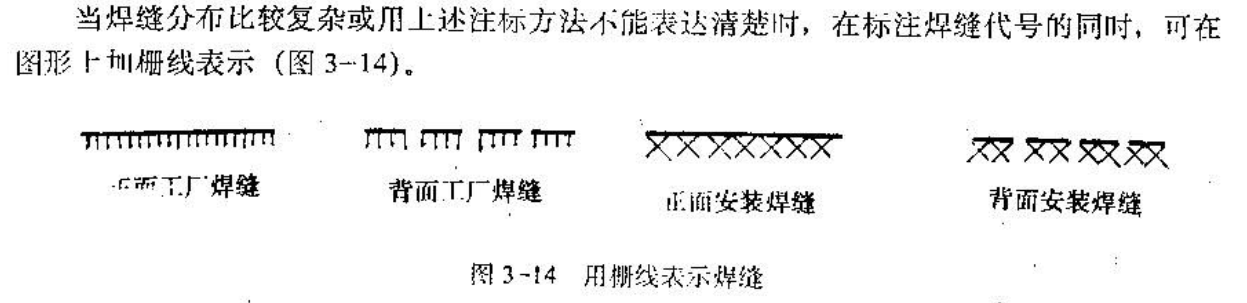

7.图上栅线表示

8.本小节无视频，大家按以上资料学习。
