直流电机驱动电路的控制原理
  • 1 视频
  • 2 测验


L6203直流电机驱动电路工作原理

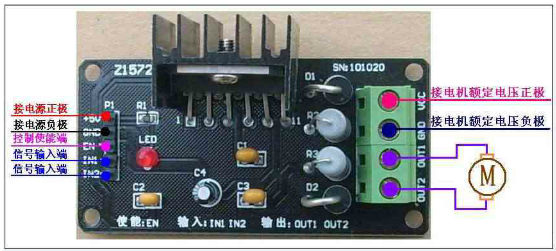

图1 L6203直流电机驱动电路实物接线图

使用驱动器可以控制一台直流电机。电机分别为OUT1和OUT2。输入端EN可用于输入PWM脉宽调制信号对电机进行调速控制。如果无须调速可将EN使能端，接高低电平，高电平启动，低电平停止。也可由单片机输出直接控制实现电机正反转就更容易了，输入信号端IN1接高电平输入端IN2接低电平，电机正转。如果信号端IN1接低电平，IN2接高电平，电机反转。

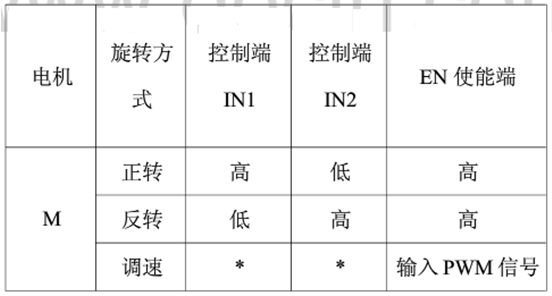

图1 信号控制对应表
