5.2任务二、 铣床的操作与保养
1、掌握X5032型铣床的基本操作，了解X6132型、XJ6325T型铣床的操作方法。
2、掌握铣床的维护与保养方法。
要求对X6132型、XJ6325T型铣床的操作作基本了解，重点掌握X5032型铣床的基本操作。
学习者应会正确操作机床电器部分；会进行机床主轴变速及进给变速；会进行工作台进给操
作；会正确装卸刀具；会对设备进行日常的维护与保养。
一、X5032立式铣床的基本操作
1、机床电器部分的操作
◆任务点
（1）电源转换开关
操作机床时，先将转换开关顺时针方向转换至接通位置，操作结束后，逆时针方向转换至断开位
置。
（2）冷却泵转换开关
操作时若使用切削液时，将冷却泵转换开关转换至接通位置，不用时则处于断开位置。
（3）主轴及工作台起动、停止按钮
在机床床身中部及横向工作台右上方，有起动和停止按钮。
（4）工作台快速移动按钮
要使工作台快速移动时，先开动进给手柄，再按着按钮，工作台即按原运动方向快速移动，放开快
速按钮即停止，仍以原进给速度继续进给。
（5）主轴上刀制动开关
当上刀或换刀时，先将转换开关转换到接通位置，然后再上刀或换刀，此时主轴不旋转，上刀完
毕，再转换开关转换到断开位置。
▲机床电器操作视频
2、主轴、进给变速的操作
◆任务点

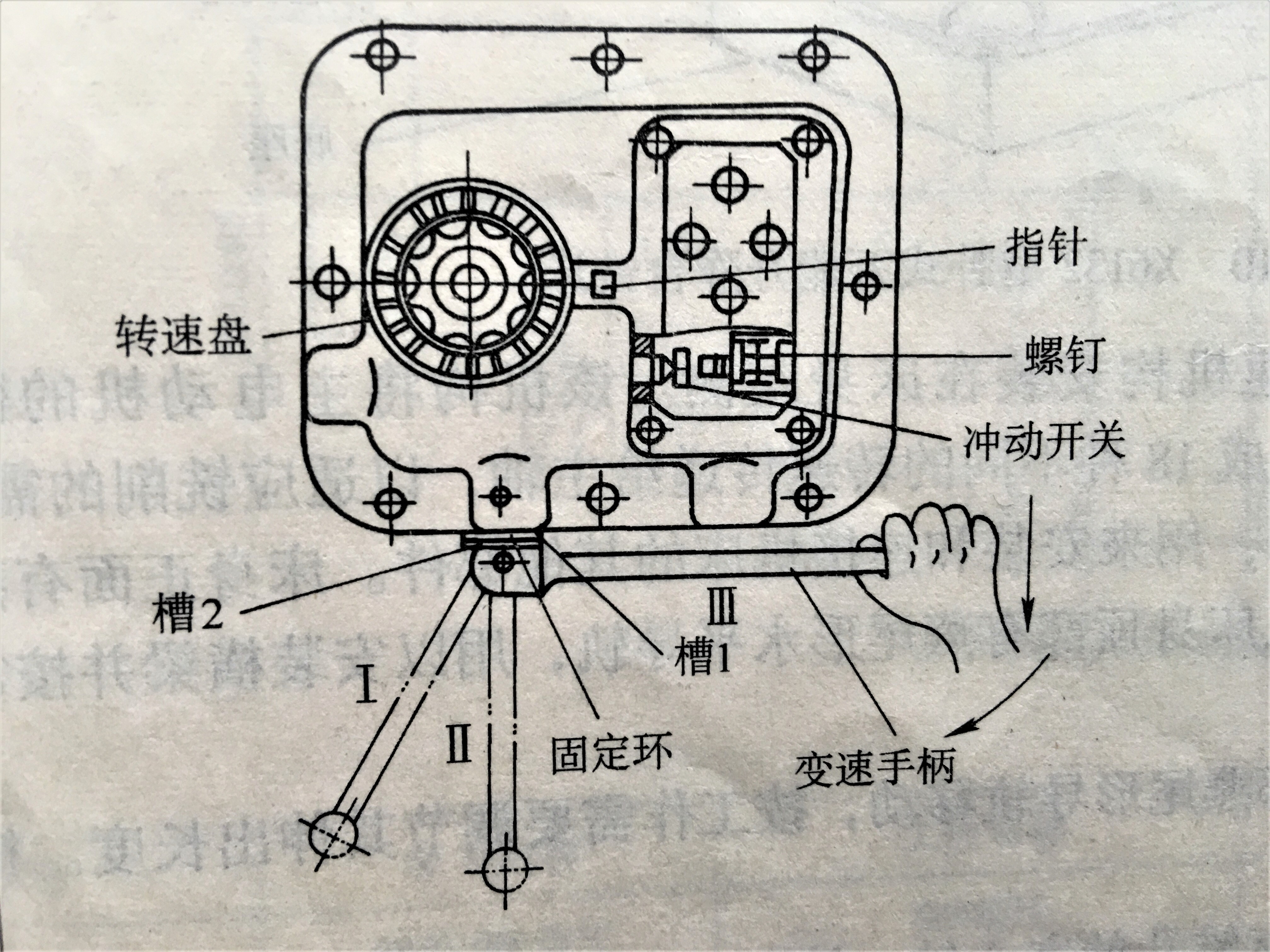

（1）主轴变速操作
◇通电变速操作步骤：（见下图）
1）手握变速手柄球部下压，使其定位的榫块脱出固定环的槽1的位置；
2）将手柄向左推出，使其定位的榫块送入到固定环的槽2内，手柄处于脱开的位置Ⅰ；
3）转动转速盘，将所选择的转数对准指针；
4）下压手柄，并快速推至位置Ⅱ，此时，机床内部冲动开关瞬时接通，电动机转动带动变速齿轮转
动，使齿轮啮合。随后，手柄继续向右至位置Ⅲ，并将榫块送入固定环的槽1位置，电动机失电，主轴箱
内齿轮停止转动。
★注意：通电变速由于电动机启动电流很大，不要频繁变速。即使需要变速，中间的间隔时间不少于
5min。变速时，扳动手柄时要求推动速度快一些，在接近最终位置时，推动速度减慢，以利于齿轮的啮
合。变速时若发现齿轮相碰声，应待主轴停稳后再变速，避免损坏齿轮。主轴未停止，严禁变速。
X5032立式铣床主轴变速
◇断电变速操作步骤：
关闭机床急停开关。
1）手握变速手柄球部下压，使其定位的榫块脱出固定环的槽1的位置；
2）将手柄向左推出，使其定位的榫块送入到固定环的槽2内，手柄处于脱开的位置Ⅰ；
3）转动转速盘，将所选择的转数对准指针；
4）下压手柄，向右推操作手柄至位置Ⅲ。若推不动，则用钩形扳手转动主轴，同时向右推操作手柄，
直到推位置Ⅲ，并放入固定环的槽1的位置处。
★注意：建议学生常用断电变速

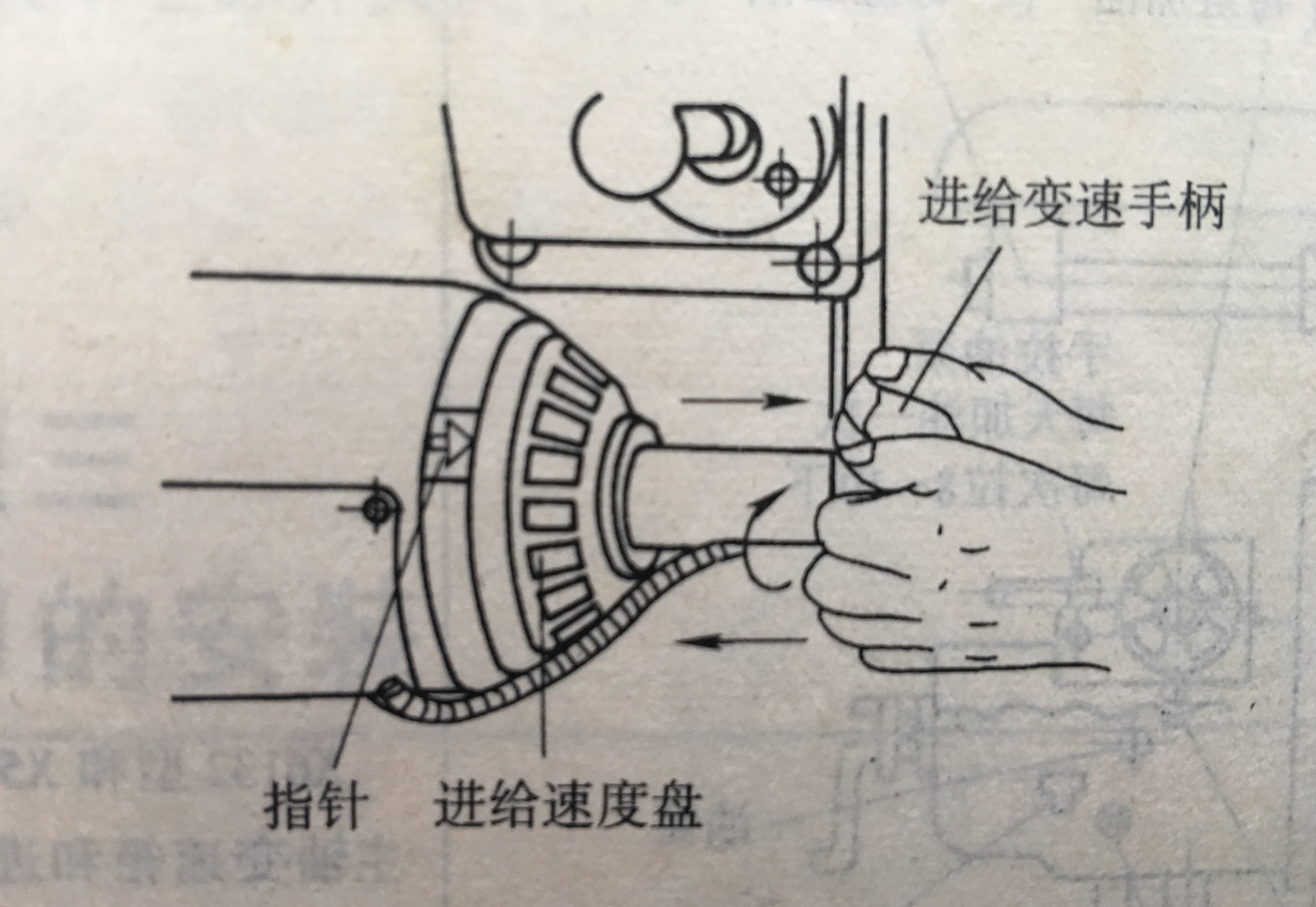

（2）进给变速操作
◇进给变速步骤：
1）向外拉出进给变速手柄。
2）转动进给变速手柄，带动进给速度盘转动。将进给速度盘上选择好的进给速度值对准指针位
置。
3）将变速手柄推回原位即可。
进给变速
3、工作台进给的操作
◆任务点
◇工作台手动进给操作步骤：
操作时将手柄分别接通其手动进给离合器，顺时针摇动手柄，即可使工作台前进（或上升）；反
之，若逆时针摇动手柄，则工作台后退（或下降）。
在进给手柄刻度盘上刻有“1格=0.05mm”，说明进给手柄每转过1格，工作台移动0.05mm。摇动各手
柄（纵向、横向、升降），通过刻度盘控制工作台在各进给方向的移动距离。若手柄摇过了刻度，不能直
接摇回，必须将其退回1转后，再重新摇到要求的刻度位置。

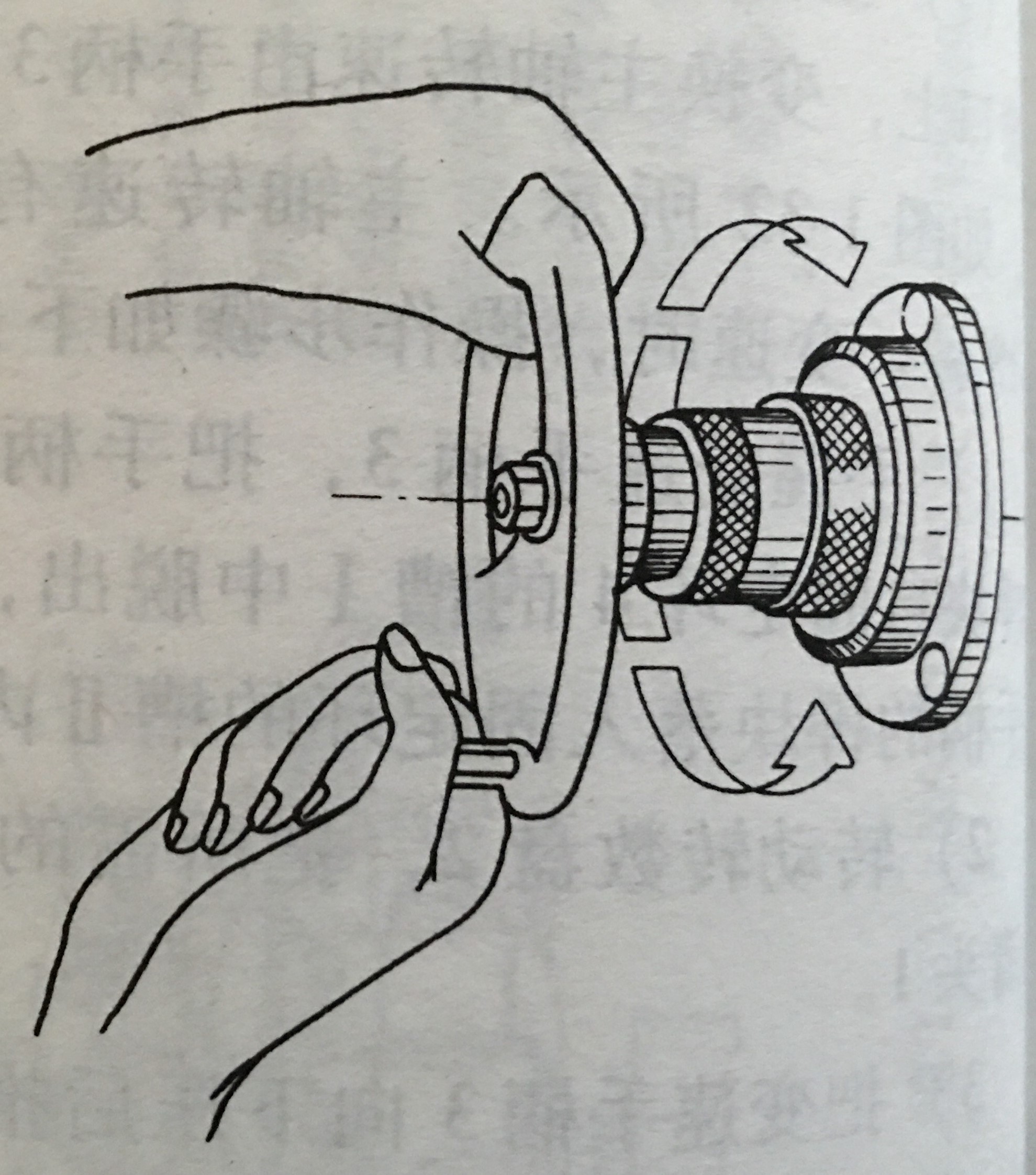

（1）纵向手动进给
当手动进给时，将手柄与纵向丝杠接通，右手握手柄并略加力向里推，左手扶轮子作旋转摇动。摇
动时的速度要均匀适当，顺时针摇动时，工作台向右移动，反之则向左移动。每摇一转，工作台移动
6mm（或4mm），每摇动一格，工作台移动0.05mm。
纵向手动进给姿势
（2）横向手动进给
手动进给时，将手柄与横向丝杠接通，右手握手柄，左手扶轮子作旋转摇动，顺时针方向摇动时，
工作台向前移动，反之向后移动。每摇一转，工作台移动4mm，每摇动一格，工作台移动0.05mm。
（3）垂向手动进给
手动进给时，使手柄离合器接通，双手握手柄，顺时针方向摇动时，工作台向上移动，反之向下移
动。垂向刻度盘上刻有40格，每摇一转时，工作台移动2mm，每摇动一格，工作台移动0.05mm。
◇工作台机动进给操作步骤：
◆任务点

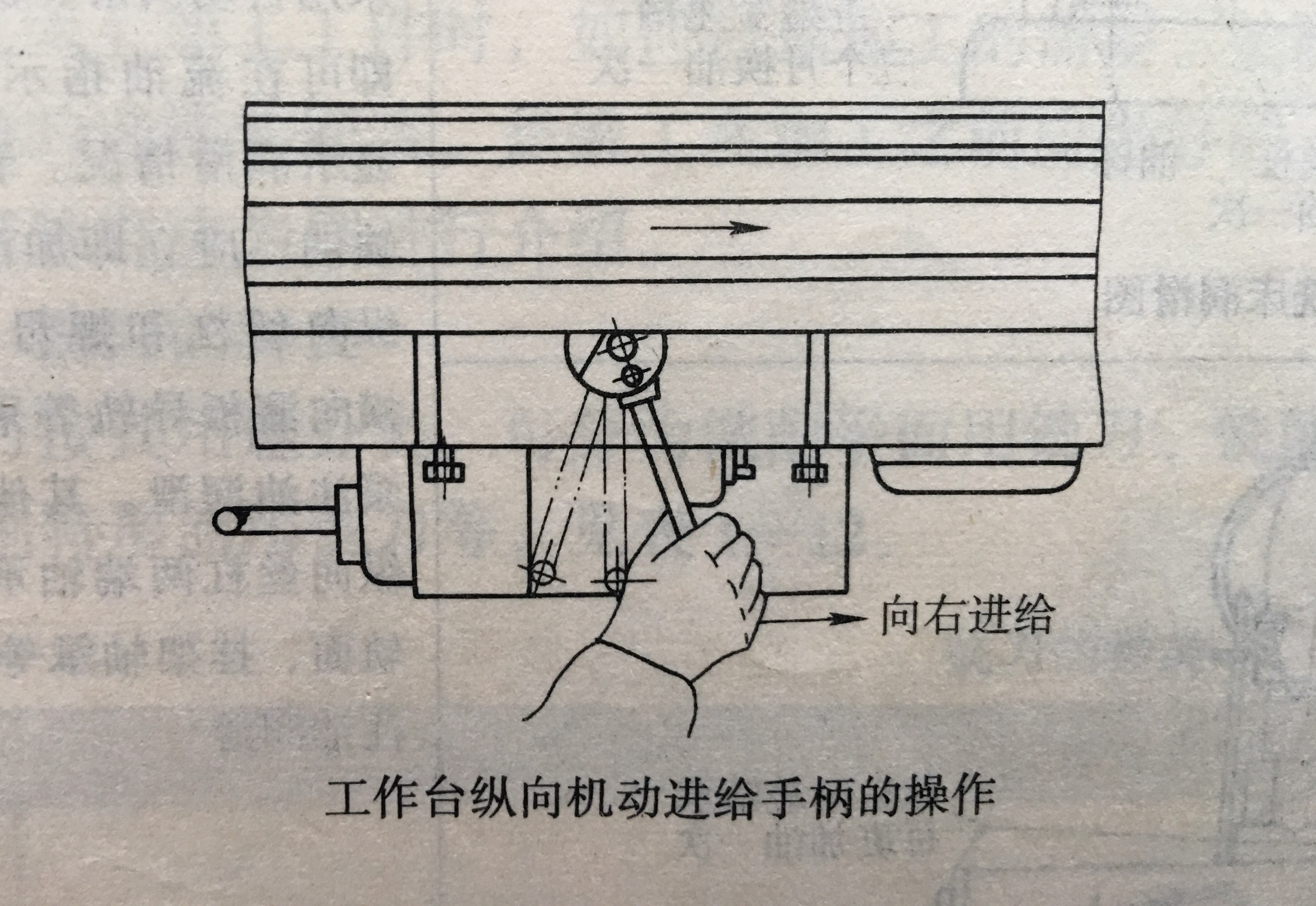

1）纵向机动进给操作
纵向机动进给手柄有三个位置，即“向左进给”、“向右进给”和“停止”。在主轴转动时，手柄向
哪个方向倾斜，即向哪个方向进行机动进给；若按下快速移动按钮，工作台即向该方向进行快速移动。

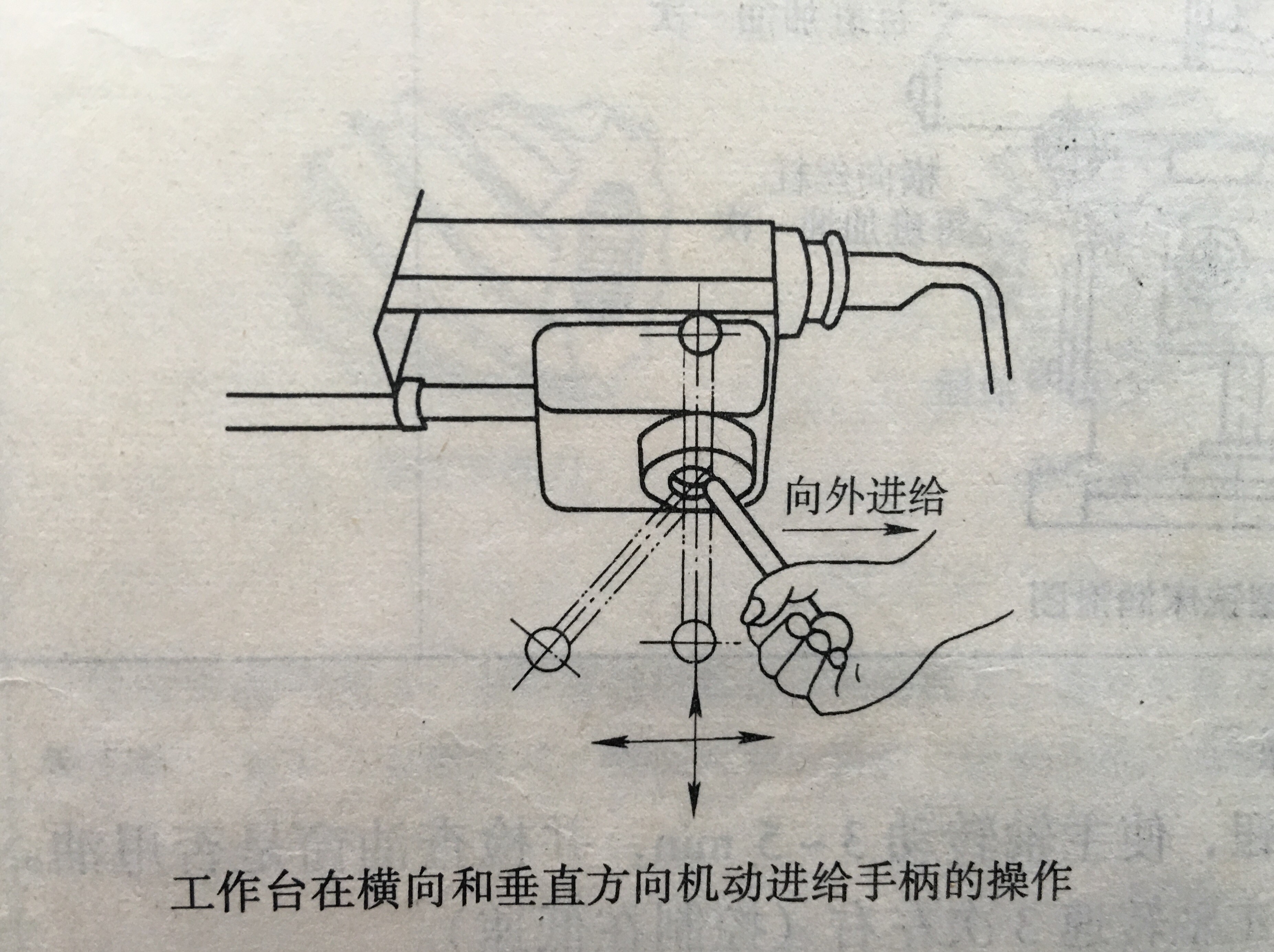

2）横向和垂直方向机动进给操作
横向和垂直方向机动进给手柄有五个位置，即“向里进给”“向外进给”“向上进给”“向下进
给”和“停止”。工作台需要向里移动，则手柄朝里倾斜，工作台需要向上移动，则手柄朝上倾斜。
★注意事项：
1）铣床主轴变速和空运转练习时，要注意接通电源，按“启动”按钮后应使主轴空运转3～5min，并检查
油窗是否甩油。主轴变速必须停止主轴运转。
2）工作台机动进给前，要检查各进给方向的紧固螺钉、紧固手柄是否松开，各进给限位挡铁是否有效安
装，工作台在各进给方向是否处于中间位置。进给变速时，若需从左往右变速时，操作杆应在中间停顿一
下再朝右倾斜。
3）严格遵守安全操作规程，操作必须按规定步骤和要求进行，不得频繁启动主轴。
二、X5032型铣床的维护与保养
1、铣床的维护
1）平时润滑
操作者应根据机床说明书的要求，熟悉机床各润滑点的位置，定期加油和调换润滑油。对手拉、手
揿油泵和注油孔部位，每班应按要求加注润滑油。工作台纵向丝杠和螺母、导轨面、横向溜板导轨等采用
手拉油泵注油润滑，其他如工作台纵向丝杠两端轴承、垂直导轨面等采用油枪注油润滑。
2）开机前检查
开机之前，应先检查各部件，如操纵手柄、按钮等是否在正常位置和其灵敏度如何。
3）操作时观察
在操作时应时刻观察运转情况，如发现异常现象，应立即停机检查。
4）训练后擦拭
练习完毕，认真擦拭机床，使工作台处于各进给方向中间位置，各手柄恢复原来位置，关闭机床电源
开关。

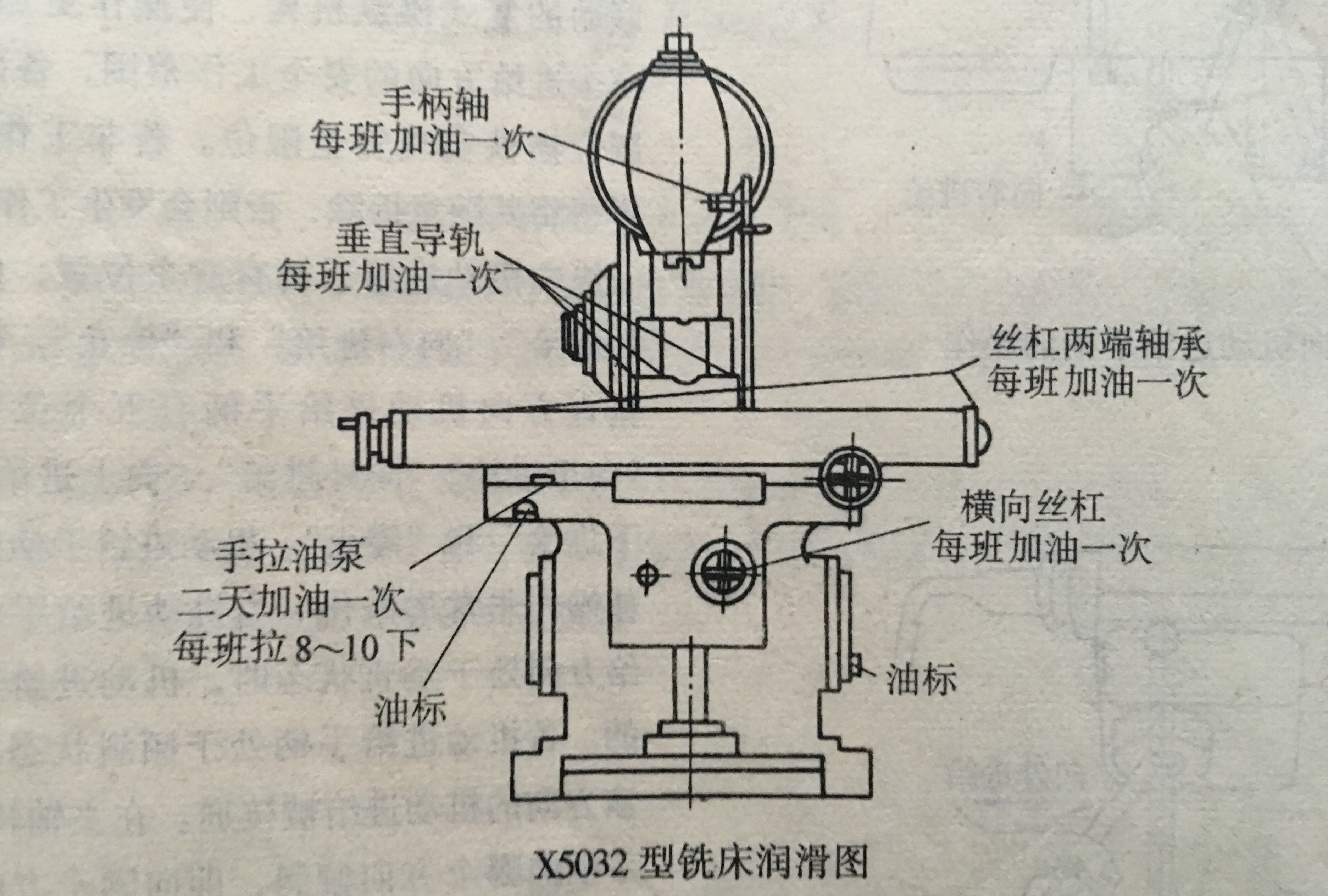

2、铣床的润滑
◆任务点
X5032型和X6132型铣床的主轴变速箱和进给变速箱均采用自动润滑。机床开动后，即可在流油指示
器（油标）显示润滑情况。若油位显示缺油，应立即加油。工作台纵向丝杠和螺母、导轨面、横向溜板导
轨等采用手拉油泵注油润滑，其他如工作台纵向丝杠两端轴承、垂直导轨面、挂架轴承等采用油枪注油润
滑。
▲X5032型铣床润滑操作视频
三、X5032型铣床的基本操作训练
1、认识铣床和手动进给练习
（1）认识和熟悉铣床
1）熟悉铣床各操作手柄的位置。
2）熟悉电源开关、冷却泵开关、“启动”和“停止”等按钮的位置。
3）熟悉工作台各紧固螺钉、手柄位置，检查各停止挡铁是否牢固安装在限位柱范围内。
4）熟悉机床各润滑点位置，并对机床进行润滑。
（2）手动进给操作练习
1）熟悉各进给方向手柄的刻度盘。
2）做各方向的手动进给练习。
3）使工作台在纵向、横向和垂向分别移动3.5mm、6.2mm、7.8mm。
4）学会消除工作台丝杠和螺母之间传动间隙对移动尺寸的影响。
5）熟练均匀地进行手动进给速度控制练习，每分钟均匀地进给30mm、60mm、96mm。
一、教学视频
教学所需考核资料
一、课后基本知识练习题
问答题：
1、操作铣床有哪些注意事项？
2、铣床运转多长时间须进行一级保养？铣床传动、润滑部位的一级保养内容和要求是什么？
二、技能训练任务
1、在教师指导下进行对X5032型立式铣床的基本操作训练。
2、在教师的指导下进行对XJ6325T摇臂万能铣床的基本操作训练。
3、对设备进行润滑训练。
