5.1 任务一、   铣床的认知

1、能根据实训场地铣床设备（立铣、卧铣、摇臂铣）了解铣削加工基本内容，理解铣削基本概念。

2、能说出实训场地铣床设备（立铣、卧铣、摇臂铣）的结构名称。

3、了解实训场地常用铣刀种类和常用铣床夹具、工具种类并能说出其名称与用途。

4、了解铣工安全操作规程与文明生产要求，逐步养成遵章守纪、文明生产的习惯。

一、铣削加工基本知识讲解

◆任务点

1、铣削加工基本内容讲解

◇铣削：是用铣刀旋转作主运动，工件或铣刀作进给运动的切削加工方法。

◇铣削加工的基本内容有：在铣床上使用各种不同的铣刀，可以加工平面（平行面、垂直面、斜面）、台

阶、直角沟槽、特形槽（V形槽、T形槽、燕尾槽）、特形面等。

2、实训现场铣床设备结构讲解

1）实训现场铣床设备认识

实训现场有X5032型立式铣床、X6132型卧式铣床、XJ6325T摇臂万能铣床三种类型。

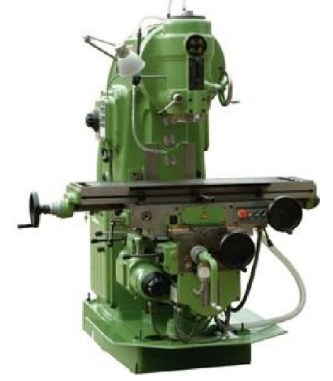

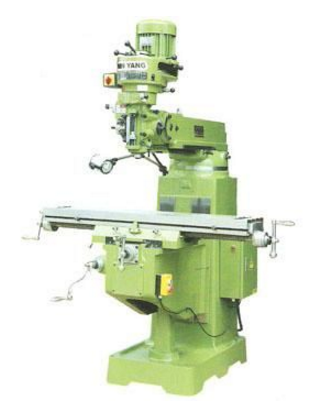

   X5032立式铣床                           XJ6325T摇臂万能铣床

   X6132卧式铣床

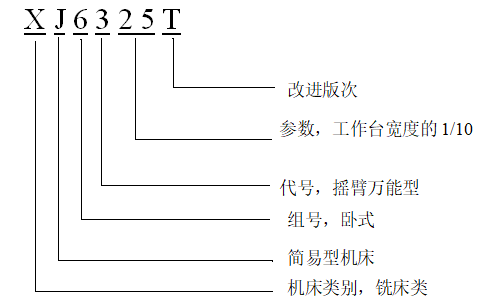

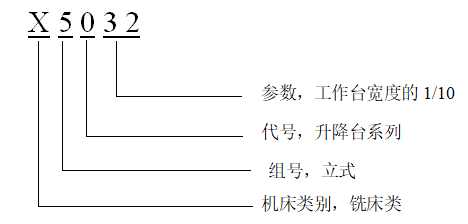

2）现场铣床型号解释



●理解“X”

X5032中的“X“叫机床类别代号。类别代号是以机床名称第一个字母的汉语拼音的第一个字母的大写来表示，如“Z”表示（Zuan）等。

●理解“5”和“0”

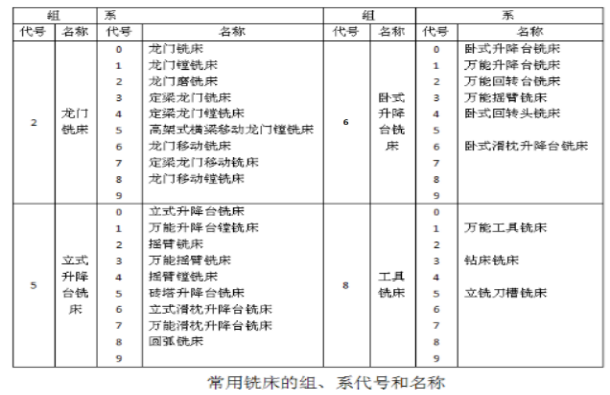

“5”和“0”分别为机床组、系别代号。 机床的组、系别代号用数字表示，每类机床按用途、性能、结构或有派生关系分为若干组。每类机床分为十个组，每组分为十个系。常用铣床的组、系和名称见下表。

●理解“32”

“32”是铣床主参数折算值，位于系代号之后。当折算值大于1时，则取整数，前面不加“0”；当折算值小于1时，则取小数点后第一位数，并在前面加“0”。

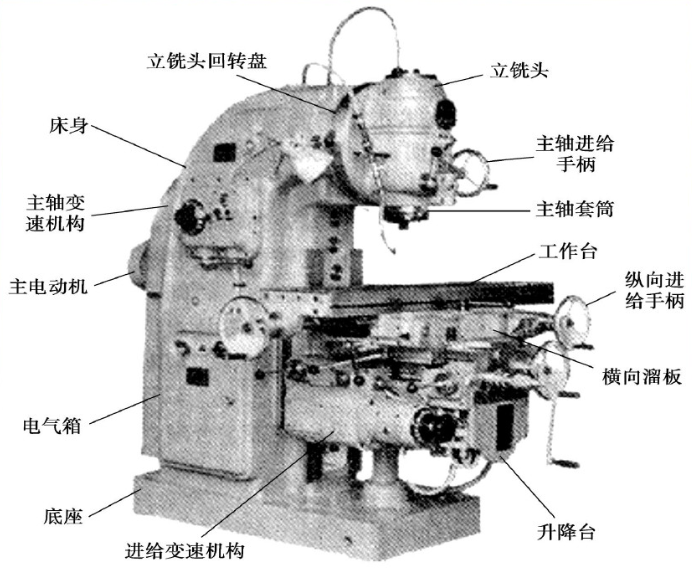

3）X5032型铣床结构认识

4）了解常用铣刀的类型

1）加工平面的铣刀

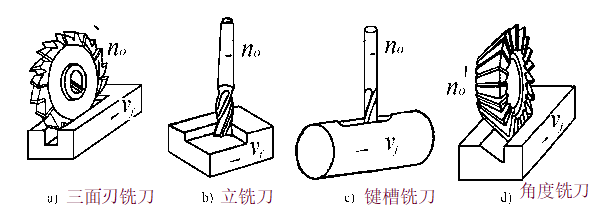

2）加工台阶、沟槽的铣刀



5）了解铣床常用夹具

铣床常用的夹具有机用虎钳、压板、万能分度头和回转工作台等。对于中小型工件，一般采用平口虎钳装夹；对于大中型工件，则多用压板来装夹；对于成批大量生产的工件，为提高生产效率和保证加工质量，应采用专用夹具来装夹。

（1）机用虎钳

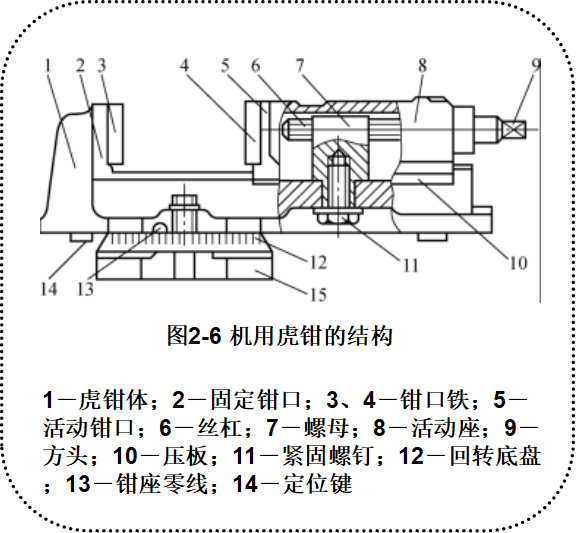

机用虎钳是铣床上常用的附件。常用的机用虎钳主要有回转式和非回转式两种类型，其结构基本相同，主要由虎钳体、固定钳口、活动钳口、丝杠、螺母和底座等组成，如图2-6所示。回转式机用虎钳底座设有转盘，可以扳转任意角度，适应范围广；非回转式机用虎钳底座没有转盘，钳体不能回转，但刚度较好。

（2）回转工作台

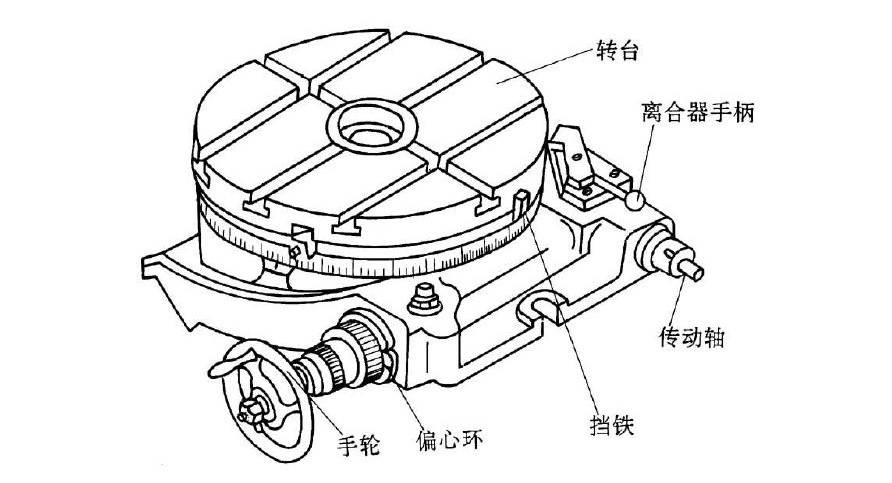

回转工作台又称圆转台，其主要功用铣圆弧曲线外圆和沟槽、平面螺旋槽和分度。

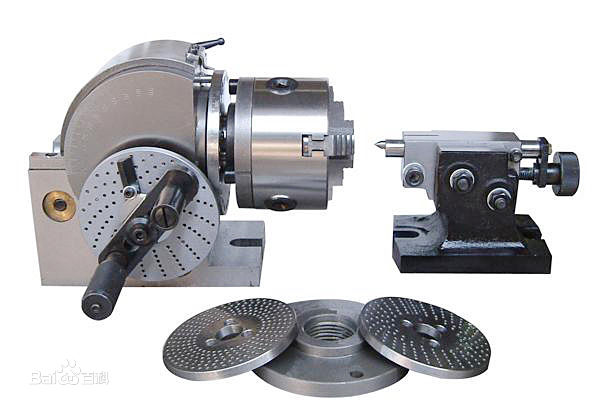

（3）万能分度头

  铣削等分体如在铣床上铣削六角、八角正多边形柱体，以及均等分布或互成一定夹角的沟槽和齿槽

时，一般都利用分度头进行分度。万能分度头除能将工件作任意的圆周分度外，还可以作直线移距分度，

还可以加工螺旋面。

  给学生展示以上夹具。

6）了解铣工常用工具

  铣工常用工具有活扳手、双头扳手（呆扳手）、内六角扳手、梅花扳手、可逆式棘轮扳手、柱销钩形

扳手，一字槽螺钉起子、十字槽螺钉起子、锤子、划线盘、锉刀、平行垫块等。

  给学生展示这些常用工具。

7）了解铣工常用量具

  铣工常用工具有游标卡尺、千分尺、百分表、游标万能角度尺、极限量规、90°角尺、刀口形直尺和

塞尺等。

  给学生展示这些量检具。

二、安全文明生产及6S管理教育

三、认识和熟悉X5032铣床

1）熟悉铣床各操纵手柄位置。

2）熟悉电源开关、冷却泵开关、“启动”和“停止”等按钮的位置。

3）熟悉工作台各紧固螺钉、手柄位置，检查各停止挡铁是否牢固安装在限位柱范围内。

4）熟悉机床各润滑点位置，对铣床进行润滑。

1、铣床认知操作视频

教学所需考核资料

一、阅读教材

      阅读《铣工工艺与技能训练》教材（汪哲能、张信群主编）

      模块一：走进铣工

      模块二：了解铣削加工

      模块三：铣工常用工量具

二、做习题

问答题

（1）什么叫铣削？铣削有何特点？

（2）在进行铣削加工时如何做到文明生产？
