6.1、任务一、铣刀的安装

掌握铣刀的拆装方法

二、操作步骤

1：铣刀的安装要求

（1）.铣刀的旋转方应向与刀轴紧刀螺母的旋紧方向相反。

（2）.在铣刀和刀轴间安装定位键，防止铣刀切削中产生松动现象。

2：圆柱铣刀、三面刃铣刀等带孔铣刀的安装

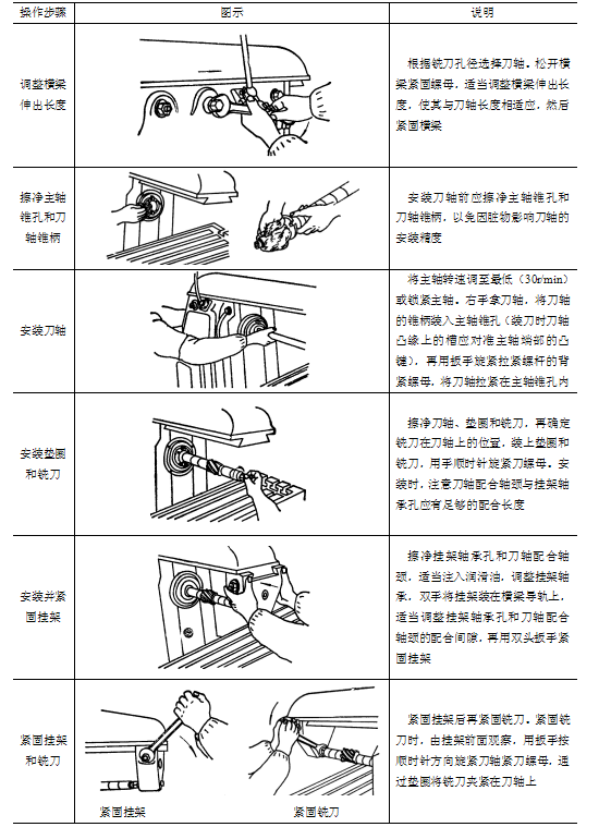

（1）.圆柱铣刀的安装步骤

（2）.套式铣刀的安装。

（3）.带柄立铣刀的安装

直柄立铣刀用钻夹头装夹后安装在铣床主轴锥孔内；锥柄铣刀直接或用过渡套筒装夹后安装在铣床主轴内。

（4）.可转位铣刀的安装

安装刀体的方法与安装刀杆的方法相同

（5）、X5032型铣床铣刀的装卸操作

3：铣刀安装后的检查

（1）.检查铣刀是否紧固。

（2）.检查挂架轴承孔与刀轴配合轴颈的配合间隙是否适当。一般以切削时不振动，挂架轴承不发热为宜。

（3）.检查刀齿的旋向是否正确。机床开动后，铣刀应向着前刀面的方向旋转，如图所示。

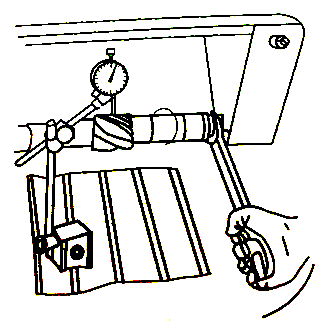

（4）.检查刀齿的径向圆跳动和端面圆跳动。用百分表进行检测，检测时，将磁性表座吸在工作台面上，使表的测量触头触到铣刀的刃口部位，用扳手向着铣刀后刀面的方向旋转铣刀，观察表的指针在旋转一周内的变化情况，如图所示。一般要求不超过0.05-0.08mm。

1. 参考图书

【机械加工技能实训】王兵主编 机械工业出版社

2. 参考网址

www.cmpedu.com

3.拓展知识
