3.2 任务二、转动小滑板角度车圆锥

一、任务描述：

1、了解圆锥的基本知识

2、掌握圆锥各部分尺寸计算

3、掌握圆锥的车削方法

二、操作步骤：

（一）转动小滑板车圆锥的方法

转动小滑板法是把小滑板按工件的圆锥半角α/2转动一个相应的角度，采取用小滑板进给的方式，使车刀的运动轨迹与所要车削的圆锥素线平行。图3.1所示为转动小滑板车外圆锥的方法。



         3.1转动小滑板角度车圆锥

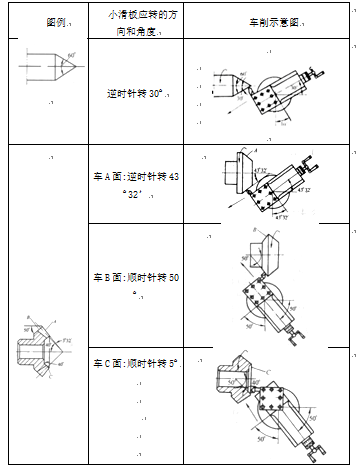

表3.2 转动小滑板法车圆锥示意图



        1.小滑板的转动方向

车外圆锥和内圆锥工件时，如果最大圆锥直径靠近主轴，最小圆锥直径靠近尾座，小滑板应沿逆时针方向转动一个圆锥半角α/2；反之，则应顺时针方向转动一个圆锥半角α/2；见表3.2。

2.小滑板的转动角度

由于圆锥的角度标注方法不同，有时图样上没有直接标注出圆锥半角α/2，这时就必须经过换算，才能得出小滑板应转动的角度。换算原则是把图样上所标注的角度，换算成圆锥素线与车床主轴轴线的夹角α/2。α/2就是车床小滑板应转过的角度，具体见表3.2。

例1.2-4：用转动小滑板法加工图3.3所示圆锥体。

计算小滑板偏摆角度（圆锥半角α/2），并进行车削练习。图3.3如下:

解: α/2 ≈ 28.7°× (D－d) /

L≈28.7°×C

＝28.7°×1/7=4.1°

3.车削步骤：

（1）车端面检查车刀刀尖是否与工件中心等高，

如不等高，车削的圆锥母线会出现双曲线误差。车削φ36外圆至φ38×50（留调锥车削余量）。

（2）摆动小滑板:将小滑板下转盘的螺母松开，把转盘基准零线对齐刻盘上α/2的刻度线，上紧螺母。

（3）中滑板刻度法粗车圆锥面  启动机床使主轴正转，用90°车刀在离端面约20mm处外圆表面轻碰刀划线，记下中滑板刻度后把车刀退离外圆，（大滑板不动）转动小滑板使车刀退到端面以外约1mm，再把中滑板移至刚才记下的刻度位置完成进刀动作。然后转动小滑板手柄缓慢匀速进给进行车削。一直走到切削终结，切削终结点正好是刚才碰刀线上，也就是锥面与柱面连接处。碰刀越深，连接处偏离碰刀线的左边越远。

（4）用角度尺测量圆锥角，并调整小滑板偏摆角度修正圆锥半角。

（5）按上述中滑板刻度法继续粗车，并调整小滑板偏摆角度修正圆锥半角。重复多次直至圆锥半角调整合格为止。

（6）圆锥半角调整合格后，精车φ36+0-0.03至尺寸、半精车圆锥面。半精车圆锥面的碰刀点在离台阶面约8 mm处.

（7）精车圆锥面  精车的进刀的碰刀点应在离台阶面5 mm处。

（8）用大滑板刻度控制圆锥长度的方法  精车前量出锥体的长度余量a,然后移动小滑板把精车刀退至圆锥的小端，开正车，在圆锥面上轻碰刀后退小滑板，使精车刀离开端面＞a，再移动大滑板向端面走一个距离a，即完成进刀动作。最后一移动小滑板精车完圆锥面，长度即符号要求。

3.注意事项:

（1）车刀必须对准工件旋转中心，避免出现双曲线误差。

（2）车锥体前圆柱面应留加工余量0.6-1.0mm（第一次练习可多留，避免调整余量不足）

　　（3）小拖板松紧要适宜，否则会影响锥母线的直线度和表面粗糙度。

（4）两手转动小滑板手柄速度要均匀、进给量控制适当。

　　（5）用量角器检查锥度时，测量边应对准工件中心。

6）涂色检查锥度时，量规要平直套入、退出工件，转动量规时顺着圆周方向用力（转角约180°），防止量规摆动造成错觉。
