1.4任务四、车床的基本操作

一、任务描述

1、手动操作练习

2、床鞍、中滑板、小滑板的手动进退刀操作

3、车床正、反转及停车操作

4、主轴变速手柄的操作

5、机动进给操作

6、刻度盘手柄的操作

7、三爪卡盘卡爪的拆装与尾座的操作

二、操作步骤

◆ 卧式车床的各种手柄和基本操作

1．卧式车床的调整及手柄的使用

C6132车床的调整主要是通过变换各自相应的手柄位置进行的，详见图1。　　　　　　

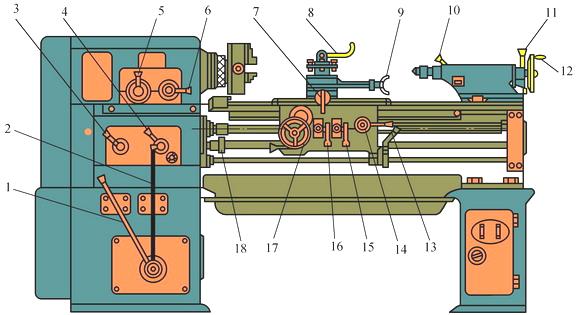

图1   C6132车床的调整手柄

1、2、6—主运动变速手柄 3、4—进给运动变速手柄 5—刀架左右移动的换向手柄 7—刀架横向手动手柄 8—方刀架锁紧手柄 9—小刀架移动手柄 10—尾座套筒锁紧手柄 11—尾座锁紧手柄 12—尾座套筒移动手轮 13—主轴正反转及停止手柄 14—“开合螺母”开合手柄 15—刀架横向自动手柄16—刀架纵向自动手柄 17—刀架纵向手动手轮 18—光杠、丝杠更换使用的离合器

2．卧式车床的基本操作

（1）停车练习(主轴正反转及停止手柄13在停止位置）

（2）低速开车练习练习前应先检查各手柄位置是否处于正确的位置，无误后进行开车练习。
3、三爪卡盘卡爪的拆装

◆操作时应注意事项

1、先不开动车床，重点进行纵向（床鞍）、横向（中滑板）、和少量进给（小滑板）的摇动练系。要求分清进刀、退刀方向，反应灵活，准确自如，且要做到缓慢、均匀、连续，双手交替，动作自如。注意进、退方向不能摇错，若把退刀摇成进刀，会使工件报废。

2、按标牌上手柄位置进行主轴转速和进给量的调整练习。注意开车不能变速。

3、检查各手柄位置是否正常，都正常后，将主轴转速调到低速档，接通电源开关，按下车床启动按钮，使电机起动，然后操纵离合器手柄，使主轴正传、反转。要求动作迅速、准确。

◆ 容易出现的问题及注意事项：

（1）要求每台机床都具有防护设施。

（2）摇动滑板时要集中注意力，作模拟切削运动。

（3）倒顺电气开关不准连接，确保安全。

（4）变换车速时，应停车进行。

（5）车床运转操作时，转速要慢，注意防止左右前后碰撞，以免发生事故。（6）在操纵演示后，学生逐个轮换练训一次，然后再分散练训，以防机床发生事故。

三、推荐资源

四、任务练习
