4.1 任务一、螺纹要素与车螺纹方法

一、任务描述

1、掌握螺纹要素相关知识

2、掌握车螺纹的传动链及其调整

3、掌握螺纹车刀的几何角度及其刃磨

4、了解车螺纹方法

二、操作步骤

一、了解螺纹的分类

  螺纹按用途可分为联接螺纹和传动螺纹；按牙形可分为三角形、矩形、圆形、梯形和锯齿形；按螺旋线方向两分为右旋和左旋；按螺旋线线数可分为单线（单头）和多线（多头）螺纹；按母体形状可分为圆柱螺纹和圆锥螺纹等。

上述各种螺纹中，常用的都有国家标准或部颁标准。标准螺纹有很好的互换性和通用性。除标准螺纹外，还有少量的非标准螺纹，如英制螺纹和矩形螺纹等。

1．熟悉螺纹的术语

螺纹是指在圆柱面（或圆锥面）上，沿着螺旋线所形成的，具有相同剖面的连续凸起和沟槽。

在圆柱（或圆锥）外表面上形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面上形成的螺纹称为内螺纹。

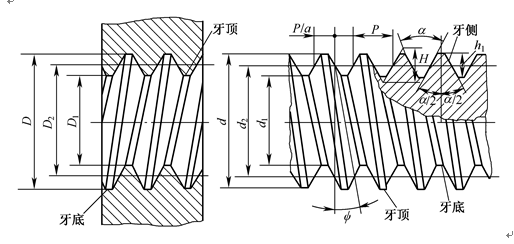

车工常用螺纹术语如图4.1所示。



                 图 4-1  螺纹术语

（1）牙型角（a）：在通过螺纹轴线的剖面上，相邻两牙侧间的夹角称为牙型角。大多数螺纹的牙型角对称于轴线垂直线，即牙型半角（a/2）相等。

（2）外螺纹大径（d）：亦称外螺纹顶径。

（3）外螺纹小径（d1）：亦称外螺纹底径。

（4）内螺纹大径（D）：亦称内螺纹底径。

（5）内螺纹小径（D1）：亦称内螺纹顶径。

（6）公称直径（d、D）：代表螺纹尺寸的直径。

（7）中径（d2、D2）：中径是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方，外螺纹中径与内螺纹中径相等

（8）原始三角形高度（H）：是牙型两侧相交而得的尖角的高度。

（9）基本牙型：截去原始三角形顶部和底部所形成的螺纹牙型，该牙型具有螺纹的基本尺寸。

（10）牙型高度（h）：在螺纹牙型上，牙顶到牙底之间，垂直于螺纹轴线的距离。

（11）螺距（P）：相邻两牙在中径线上对应两点间的轴向距离。

（12）导程（L）：同一螺旋线上，相邻两牙在中径线上对应两点间的轴向距离。当螺纹为单线时，导程与螺距相等。当螺纹为多线时，导程等于螺旋线线数乘以螺距。

（13）螺纹升角（f）：在中径圆柱上，螺旋线的切线与垂直于螺纹轴线的平面间的夹角。

     螺纹刀具是一种成形刀具，它的形状将直接决定所加工的螺纹的形状。

四、车螺纹的方法

1、直进法   2、斜进法  3、左右进刀法
