PLC程序的简单设计法

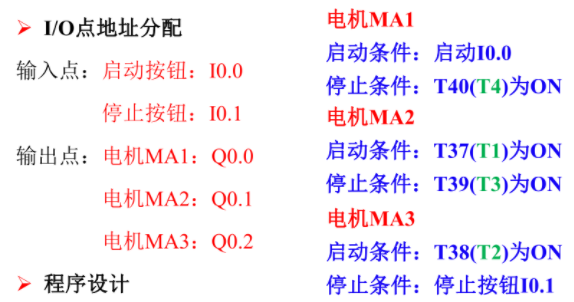

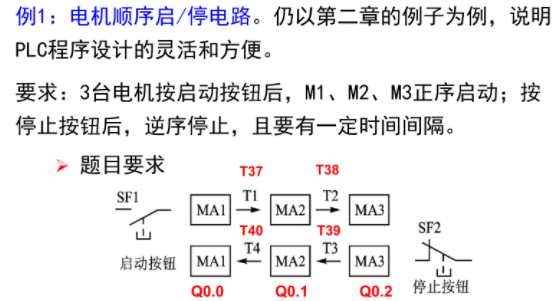

1、找出输出对象的启动条件和关断条件，为了提高可靠性，要求它们最好是短脉冲信号；

2、如果该输出对象的启动或关断有约束条件，则找出约束条件

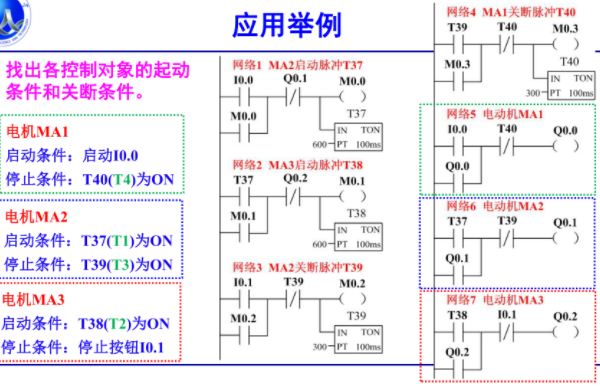

3、按逻辑方程进行程序设计

4、对程序进行全面检查和修改

任务：设计PLC控制的抢答电路

抢答控制要求如下：参加智力竞赛的三个人的桌上各有一个抢答按钮和一个指示灯。当主持人接通抢答允许按钮后抢答开始，先按按钮者对应的指示灯亮，后按按钮者的指示灯不亮，指示灯在主持人按下复位按钮后熄灭。

一、分析控制要求，确定输入/输出设备

根据任务中的控制要求，设计时需注意以下三点：

（1）主持人接通抢答允许按钮后抢答才能开始；

（2）只要有人抢答成功，余者再按按钮，其面前指示灯不亮；

（3）主持人按下复位按钮后，结束一轮抢答。

2、确定输入设备

      3、确定输出设备

3名抢答者面前各有一个表示抢答成功的指示灯。由此确定，系统的输出设备是3盏指示灯，作为PLC的3个输出点。

二、硬件电路设计

       三、确定I/0地址分配表

四、设计梯形图

五、写出语句表

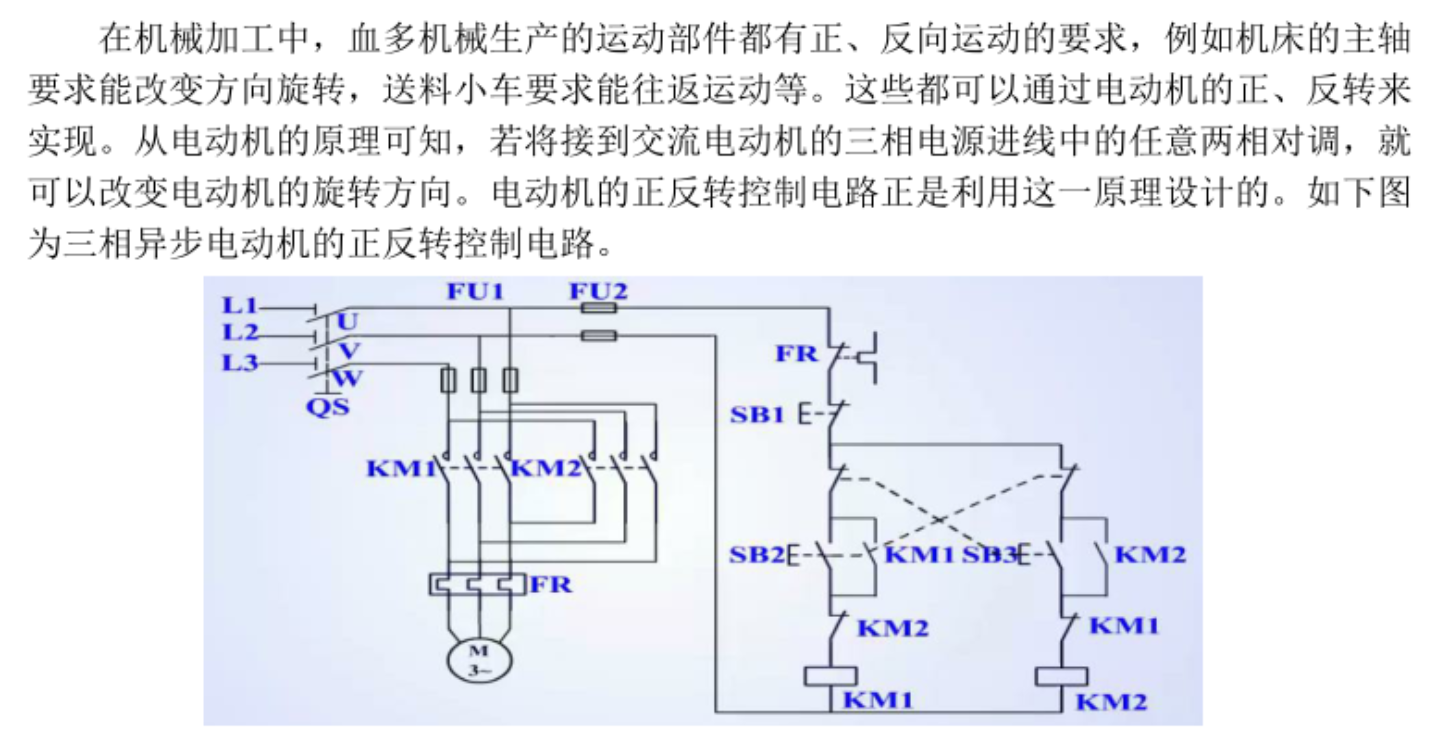

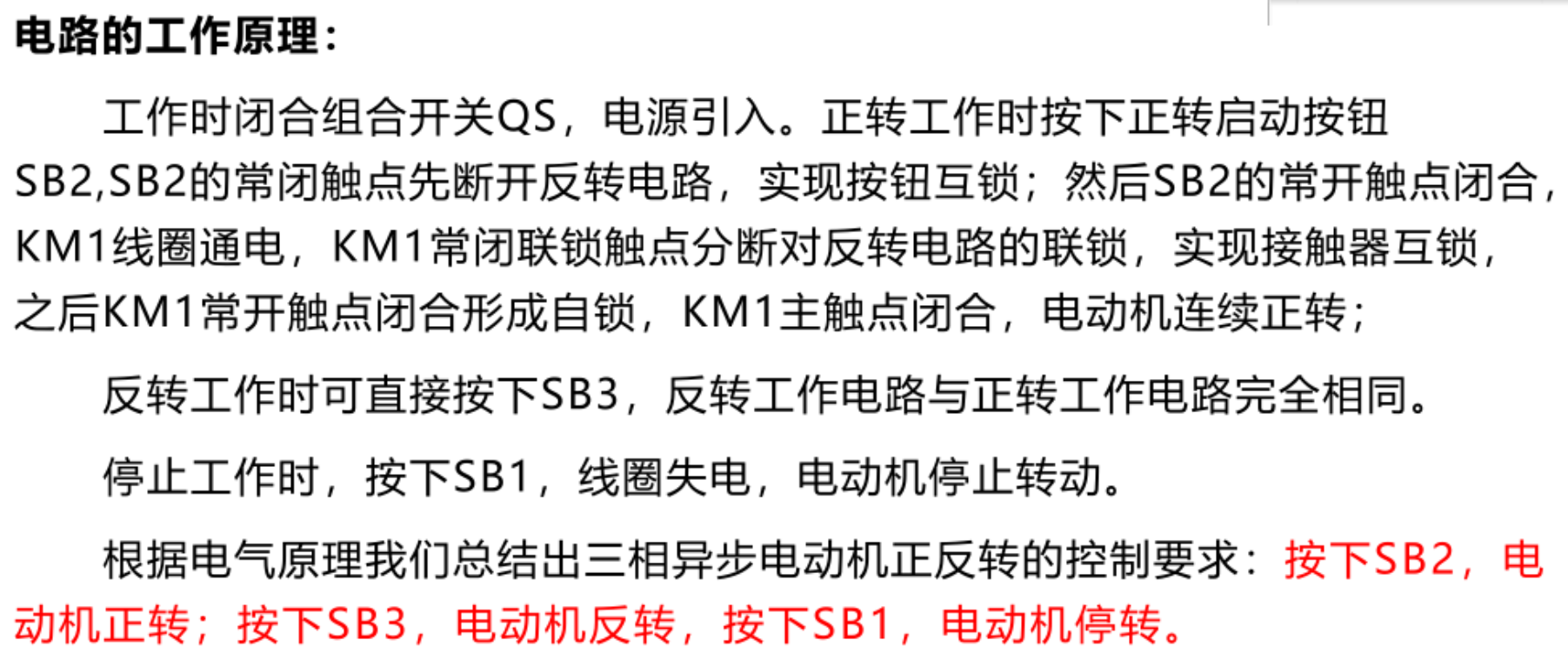

设计一个用PLC实现的三相异步电动机正反转控制的梯形图。
