实例演练 3.3

【实例演练 3.3

 1. 创建新零件文件

(5)单击工具栏中的“新建文件”按钮

(6)在“新建”对话框中选择“零件”类型,在“名称”文本框中输入名称“JIUPING”,去除,选择mmns_part_solid,单击“确定”按钮,进入零件设计工作界面。

2. 采用旋转模式

(1)单击 图标按钮,打开“旋转特征”操控板,如图3.43所示;



图3.43旋转特征”操控板

(2)第2步,在该操控板中,单击“旋转为实体”   图标按钮,单击“放置”按钮,在弹出的上滑面板中,单击“定义”按钮,选择FRONT作为草绘平面,接受系统默认的视图方向,如图3.44所示;

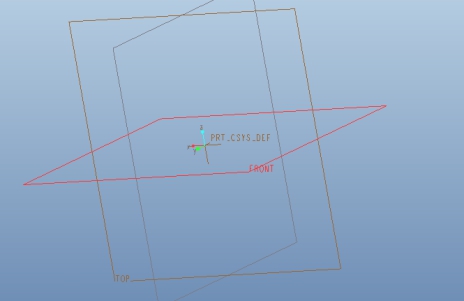

                   图3.44 旋转平面选择

(3)单击草绘对话框中的草绘按钮,系统进入草绘工作环境绘制如图3.45所示的截面。

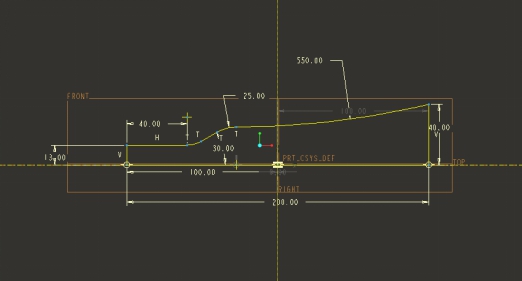

图3.45 二维草绘截面

(5)单击草绘命令栏中的按钮,旋转角度为360°,返回旋转特征操控板,结果如图3.46所示。

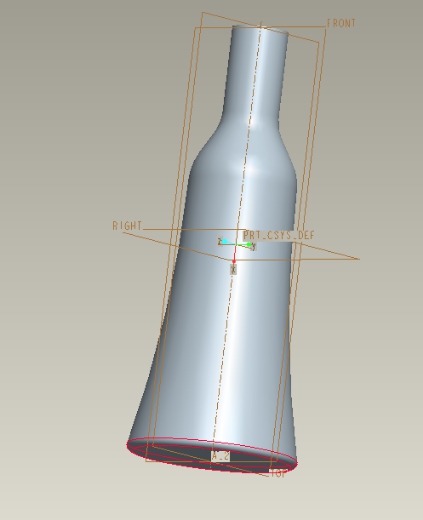

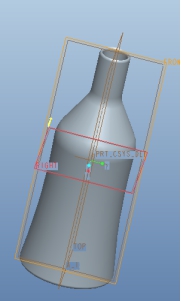

图3.46创建旋转特征

3倒圆角

(1)单击 图标按钮,打开“旋转特征”操控板,如图3.47所示,输入大小2.5MM,如图3.48所示.

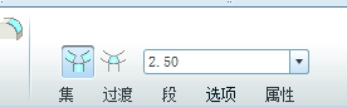

图3.43倒圆角特征”操控板



图3.48倒圆角大小

4抽壳

(1)单击 图标按钮,打开“抽壳”操控板,如图3.49所示,输入大小2.5MM,如图3.49所示.



图3.49抽壳特征”操控板



图3.50抽壳大小

5倒圆角

(1)单击 图标按钮,打开“旋转特征”操控板,如图3.51所示,输入大小2.5MM,如图3.52所示.



图3.52倒圆角特征”操控板













图3.48倒圆角大小



6. 采用旋转模式

(1)单击 图标按钮,打开“旋转特征”操控板,如图3.49所示;



图3.49旋转特征”操控板

(2)第2步,在该操控板中,单击“旋转为实体”   图标按钮,单击“放置”按钮,在弹出的上滑面板中,单击“定义”按钮,选择FRONT作为草绘平面,接受系统默认的视图方向,如图3.50所示;



    图3.50旋转平面选择                     图3.51二维草绘截面

(3)单击草绘对话框中的草绘按钮,系统进入草绘工作环境绘制如图3.51所示的截面。

(4)单击草绘命令栏中的按钮,旋转角度为360°,返回旋转特征操控板,结果如图3.52所示。

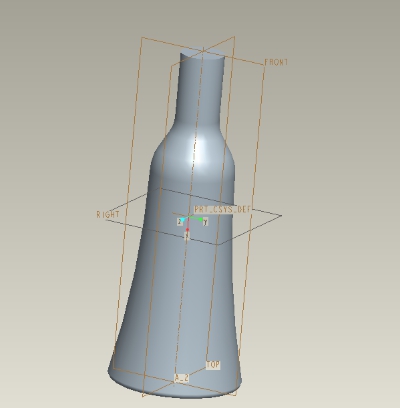

 图3.52创建旋转特征
