【实例演练 3.2】

 1. 创建新零件文件

（3）单击工具栏中的“新建文件”按钮。

（4）在“新建”对话框中选择“零件”类型，在“名称”文本框中输入名称“MOXING”,去除，选择mmns_part_solid,单击“确定”按钮，进入零件设计工作界面。

2. 采用拉伸模式

（1）单击 图标按钮，打开“拉伸特征”操控板，如图3.21所示；



图3.21“拉伸特征”操控板

（2）第2步，在该操控板中，单击“拉伸为实体”   图标按钮，单击“放置”按钮，在弹出的上滑面板中，单击“定义”按钮，选择FRONT作为草绘平面，接受系统默认的视图方向,如图3.22所示；



                   图3.22 拉伸平面选择

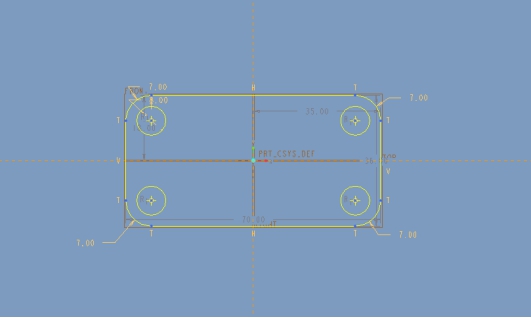

（3）单击“草绘”对话框中的“草绘”按钮，系统进入草绘工作环境，绘制如图3.23所示的截面。



图3.23 二维草绘截面

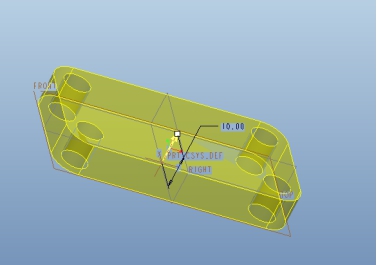

（5）单击草绘命令栏中的按钮，拉伸长度为10MM,返回拉伸特征操控板，结果如图3.24所示。



图3.24创建拉伸特征

3.建立拉伸特征

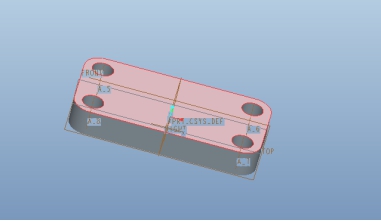

（1）单击 图标按钮，打开“拉伸特征”操控板，，单击“拉伸为实体”   图标按钮，单击“放置”按钮，在弹出的上滑面板中，单击“定义”按钮，选择物体上表面作为草绘平面，接受系统默认的视图方向,如图3.25所示；



                        图3.25 拉伸平面选择

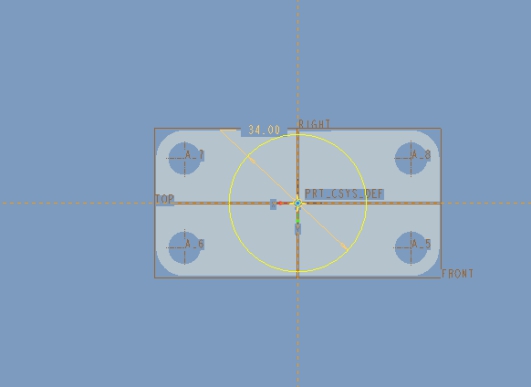

（3）单击“草绘”对话框中的“草绘”按钮，系统进入草绘工作环境，绘制如图3.26所示的截面。



图3.26二维草绘截面

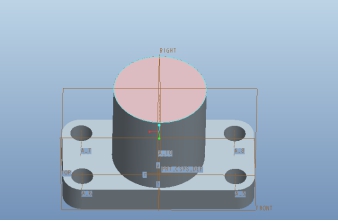

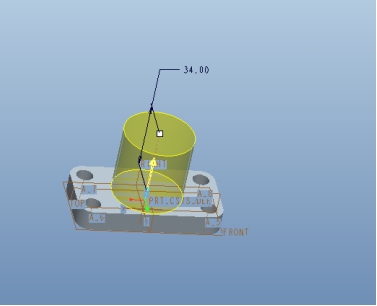

（5）单击草绘命令栏中的按钮，拉伸长度为34MM,返回拉伸特征操控板，结果如图3.27所示。



图3.27创建拉伸特征

4. 建立拉伸减料特征

（1）单击 图标按钮，打开“拉伸特征”操控板，，单击“拉伸为实体”   图标按钮，单击“放置”按钮，在弹出的上滑面板中，单击“定义”按钮，选择物体上表面作为草绘平面，接受系统默认的视图方向,如图3.28所示；



图3.28 拉伸平面选择

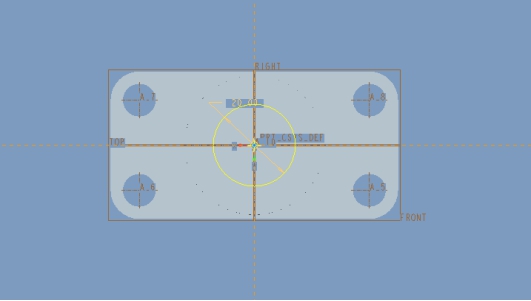

（3）单击“草绘”对话框中的“草绘”按钮，系统进入草绘工作环境，绘制如图3.29所示的截面。



图3.29二维草绘截面

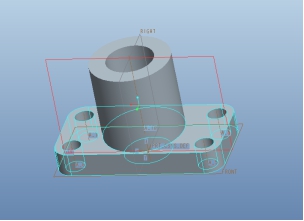

（5）单击草绘命令栏中的按钮，单击拉伸特征操控板中的“移除材料”按钮，并输入深度值为“44”,返回拉伸特征操控板，结果如图3.30所示。



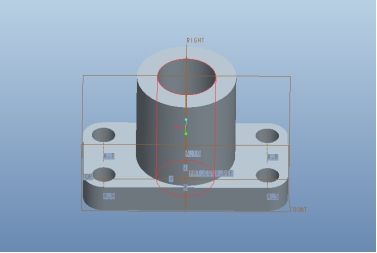

图3.30创建拉伸移除材料特征

5.建立拉伸特征

（1）单击 图标按钮，打开“拉伸特征”操控板，单击“拉伸为实体”   图标按钮，单击“放置”按钮，在弹出的上滑面板中，单击“定义”按钮，选择TOP作为草绘平面，接受系统默认的视图方向,如图3.31所示；



图3.31 拉伸平面选择

（3）单击“草绘”对话框中的“草绘”按钮，系统进入草绘工作环境，绘制如图3.32所示的截面。



图3.32二维草绘截面

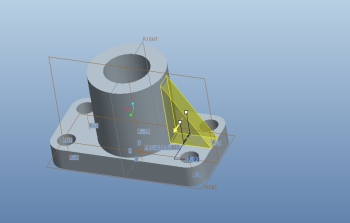

（5）单击草绘命令栏中的按钮，拉伸长度为7MM,返回拉伸特征操控板，结果如图3.33所示。







图3.33创建拉伸特征

5.选择镜像特征

（1）选择图3.34的拉伸物体，选择图3.35 编辑命令中的镜像，选择图3.36中的RIGHT面，生成如图3.36的镜像物体。



      图3.34拉伸物体选择                    图3.35镜像命令选择



     图3.36 镜像平面选择                    图3.37镜像物体生成

6.建立偏移曲面

（1）单击 图标按钮，选取物体上表面，如图3.38所示；



图3.38基准平面选择

（2）第2步，在该操控板中，输入偏移数值22，如图3.39所示；

（3）第3步，单击“确定”按钮，形成偏移平面,如图3.40所示；



      图3.39基准平面偏移数值               图3.40基准平面生成

7.建立拉伸特征

（1）单击 图标按钮，打开“拉伸特征”操控板，，单击“拉伸为实体”   图标按钮，单击“放置”按钮，在弹出的上滑面板中，单击“定义”按钮，选择DTM1为草绘平面，接受系统默认的视图方向,如图3.41所示；

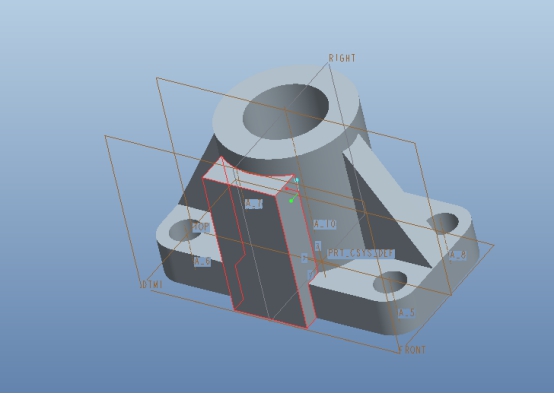

     图3.41 拉伸平面选择                     图3.42二维草绘截面

（2）单击“草绘”对话框中的“草绘”按钮，系统进入草绘工作环境，绘制如图3.42所示的截面。

（3）单击草绘命令栏中的按钮，选择拉伸至与选定曲面相交命令，并选择如图3.43所示平面。



图3.42创建拉伸特征
