1. 创建新零件文件

（1）单击工具栏中的“新建文件”按钮。

（2）在“新建”对话框中选择“零件”类型，在“名称”文本框中输入名称“MOXING”,去除，选择mmns_part_solid,单击“确定”按钮，进入零件设计工作界面。

2. 采用拉伸模式

（1） 单击 图标按钮，打开“拉伸特征”操控板，如图3.1所示；





图3.1“拉伸特征”操控板

（2） 第2步，在该操控板中，单击“拉伸为实体”   图标按钮（此为默认设置）。

（3） 第3步，单击“放置”按钮，在弹出的上滑面板中，单击“定义”按钮，如图3-2所示，弹出“草绘”对话框；

（4） 第4步，选择TOP基准平面为草绘平面，RIGHT基准平面为参照平面，参照平面方向为向右（此为默认设置），如图3.3所示，单击“草绘”按钮，进入草绘模式；









         图3.2“放置”上滑面板     图3.3设置草绘平面和参照平面

（5） 草绘二维特征截面并修改草绘尺寸值，如图3-4所示，待重生成草绘截面后，单击图标按钮，回到零件模式，如图3.5所示；

（6） 在“拉伸特征”操控板中，指定拉伸特征深度的方法为“盲孔”（此为默认设置），输入“深度值”为9，如图3.6所示，单击  图标按钮。















      图3.4 二维草绘截面                      图3.5 创建拉伸特征



                       图3.6 输入拉伸深度值

3.建立偏移曲面

（1）单击 图标按钮，选取物体上表面，如图3.7所示；



图3.7基准平面选择

（2）第2步，在该操控板中，输入偏移数值22，如图3.8所示；

（3）第3步，单击“确定”按钮，形成偏移平面,如图3.9所示；

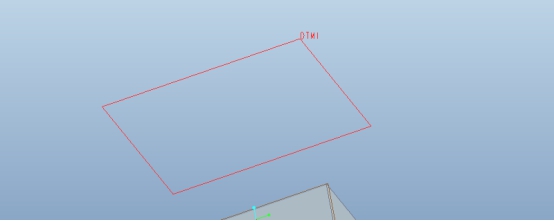

      图3.8基准平面偏移数值               图3.9基准平面生成

4.建立拉伸特征

（1）单击 图标按钮，打开“拉伸特征”操控板，如图3.10所示；



图3.10“拉伸特征”操控板

（2）第2步，在该操控板中，单击“拉伸为实体”   图标按钮，单击“放置”按钮，在弹出的上滑面板中，单击“定义”按钮，选择DTM1作为草绘平面，接受系统默认的视图方向,如图3.11所示；



                   图3.11 拉伸平面选择

（3）单击“草绘”对话框中的“草绘”按钮，系统进入草绘工作环境，绘制如图3.12所示的截面。



图3.12 二维草绘截面

（5）单击草绘命令栏中的按钮，返回拉伸特征操控板，结果如图3.13所示。

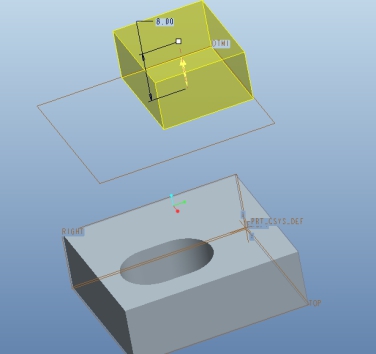

图3.13创建拉伸特征

5.建立拉伸特征

（1）单击 图标按钮，打开“拉伸特征”操控板。

（2）第2步，在该操控板中，单击“拉伸为实体”   图标按钮，单击“放置”按钮，在弹出的上滑面板中，单击“定义”按钮，选择RIGHT作为草绘平面，接受系统默认的视图方向,如图3.14所示；



                         图3.14 拉伸平面选择

（3）单击“草绘”对话框中的“草绘”按钮，系统进入草绘工作环境，绘制如图3.15所示的截面。

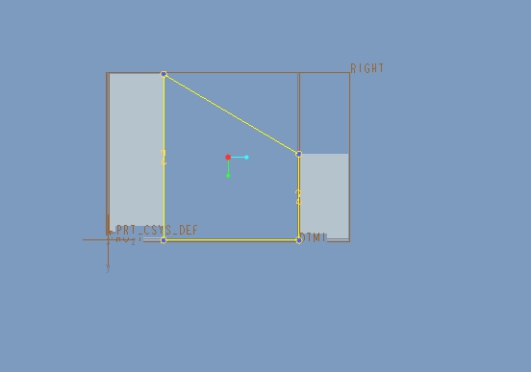

图3.15 二维草绘截面

（5）单击草绘命令栏中的按钮，返回拉伸特征操控板，拉伸长度为6MM,结果如图5.16所示。

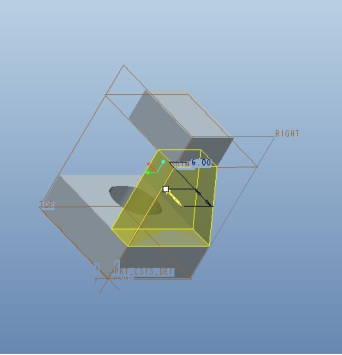

图3.16创建拉伸特征

6.建立拉伸特征

（1）单击 图标按钮，打开“拉伸特征”操控板，如图3.17所示；



图3.17“拉伸特征”操控板

（2）第2步，在该操控板中，单击“拉伸为实体”   图标按钮，单击“放置”按钮，在弹出的上滑面板中，单击“定义”按钮，选择TOP作为草绘平面，接受系统默认的视图方向,如图3.18所示；



                       图3.18 拉伸平面选择

（3）单击“草绘”对话框中的“草绘”按钮，系统进入草绘工作环境，绘制如图3.19所示的截面。



图3.19 二维草绘截面

（5）单击草绘命令栏中的按钮，返回拉伸特征操控板，拉伸长度为6MM,结果如图3.20所示。

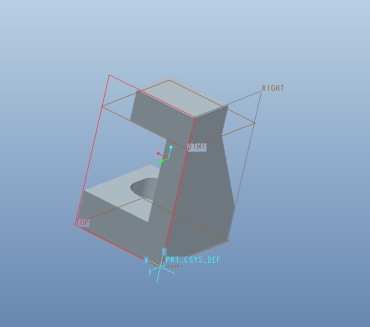

图3.20创建拉伸特征
