2.10 法向与草绘器调色板

草绘器调色板是一个具有若干个选项卡的几何图形库，系统含有四个预定义的选项卡：多边形、轮廓、形状、星形，每个选项卡包含若干同一类别的截面形状。用户可以向调色板添加选项卡，将截面形状按类别放入选项卡内，并且随时使用调色板中的形状。

2.10.1 使用调色板

利用“调色板”命令可以方便快捷地选定调色板中的几何形状，将其输入到当前草绘中，并且可以对选定的形状调整大小，进行平移和旋转操作。

调用命令的方式如下：

（1）通过菜单：“草绘”à“数据来自文件”à“调色板”；

（2）通过图标：单击“草绘器工具”工具栏中的  图标按钮。

操作步骤如下：

（1）在草绘器中，单击  图标按钮，启动“调色板”命令，系统弹出如图2.37（a）所示的“草绘器调色板”对话框；

（2）系统提示“将调色板中的外部数据插入到活动对象。”时，选择所需的选项卡，显示选定选项卡中形状的缩略图和标签，选择某一截面，则在预览区显示相对应的截面形状，如图2.37（b）所示；

（3）双击选定形状的缩略图或标签，光标变成   ；



                  (a)调色板选项卡                      (b)选定形状并预览

图2.37 “草绘器调色板”对话框

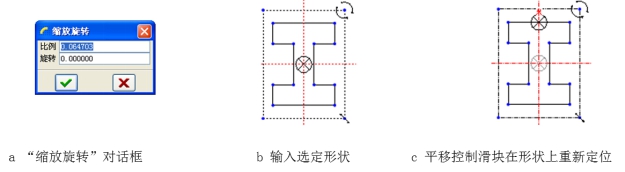

（4）单击确定放置形状的位置，系统弹出如图2。38（a）所示的“缩放旋转”对话框，同时被输入的形状位于带有句柄（控制滑块）的虚线方框内，“平移”控制滑块与选定的位置重合，如图2.38（b）所示；

（5）在“缩放旋转”对话框中输入缩放比例以及旋转角度；

（6）单击 图标按钮，关闭“缩放旋转”对话框；

（7）单击“关闭”按钮，关闭“草绘器调色板”对话框；

（8）单击，结束命令。



图2.38  输入调色板形状
