2.7 使用边界图元

在零件模式下进入草绘环境，如果“草绘”菜单中“边”选项以及“草绘”工具栏上“边”图标按钮均亮显，用户可以使用边界图元，即将实体特征的边投影到草绘平面创建几何图元或偏移图元，系统在创建的图元上添加“～” 约束符号。

2.7.1 使用边界图元

利用“边”的“使用”命令可以创建与已存在的实体特征的边相重合的几何图元。

调用命令的方式如下：

（1）通过菜单：“草绘”à“边”à“使用”；

（2）通过图标：单击“草绘器工具”工具栏的“边”弹出式工具栏中的  图标按钮。

如图2.22以及2.23所示的模型，均以其顶面作为草绘平面，进入草绘环境，利用“边”的“使用”命令，创建几何图元。

操作步骤如下：

（1）在草绘器中，单击  图标按钮，启动边的“使用”命令；

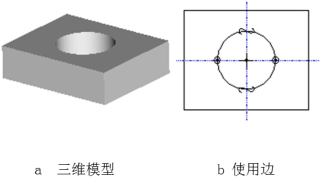

（2）系统同时弹出如图2-21所示的边“类型”对话框和“选取”对话框，并提示“选取要使用的边。”时，移动鼠标，在实体特征的某条边上单击，如图2.22（a）所示，选取上半圆边界，系统自动创建与所选边重合的图元，即具有约束符号“～”的边；

（3）系统再次提示“选取要使用的边。”时，移动鼠标，在实体特征的另一条边上单击，如图2.22（a）所示，选取下半圆边界，系统再创建与所选边重合的图元，直至单击“类型”对话框中的“关闭”按钮。



图2.21“边界类型”和选取对话框              图2.22创建单个边界图元

2.7.1.1单个（S）

选定实体特征上单一的边创建草绘图元。该类型为默认的边类型，操作步骤如上述步骤所示。

2.7.1.2链（H）

选定实体特征上的两条边，创建连续的边界。如图2.23所示的模型，进入草绘环境，使用“链”边类型，当系统提示“通过选取曲面的两条边或曲线的两个实体指定一个链。”时，选取实体特征上的一条边，如图2.25（a）所示的顶端大圆弧，再按住Ctrl键选取另一条边，如图2.25（a）所示的右侧大圆弧，系统将这两条边之间的所有边以红色粗实线显示。随即弹出如图2.24所示的“菜单管理器”，当直接选择“接受”，关闭“类型”对话框后，则创建如图2.25（b）所示的边界图元。如果选择“下一个”，则另一侧连续边被选中，如图2.25（c）

所示，再选择“接受”，则创建如图2.25（d）所示的图元。

2.7.1.3环（L）

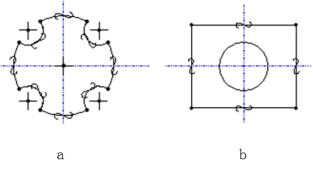

从实体特征上图元的一个环来创建循环边界图元。系统提示“选取指定图元环的图元或选取指定围线的曲面。”时，选取实体特征的面。如果所选面上只有一个环，则系统直接创建循环的边界图元，如图2.26（a）所示。如果所选面上含有多个环，如图2.26（b）所示，则提示“选择所需围线。”并弹出如图2-27所示的菜单管理器，用户选择其中的一个环，单击菜单管理器上的“接受”；或持续单击“下一个”，再单击“接受”，创建所需要的环。



    图2.26使用“链”边类型创建图元          图2.27 “环”边类型菜单管理器

2.7.2 使用偏移边创建图元

利用“边”的“偏移”命令可以创建与已存在的实体特征的边偏移一定距离的几何图元。

调用命令的方式如下：

（1）通过菜单：“草绘”à“边”à“偏移”；

（2）通过图标：单击“草绘器工具”工具栏的“边”弹出式工具栏中的  图标按钮。

操作步骤如下：

（1）在草绘器中，单击  图标按钮，启动边的“偏移”命令；

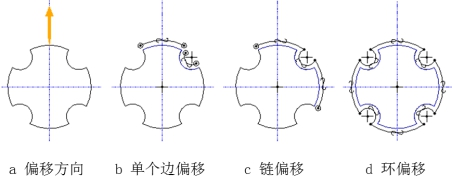

（2）系统同时弹出如图2.28所示的选择偏距边“类型”对话框和“选取”对话框，并提示“选取要偏置的边。”时，移动鼠标，在实体特征的某条边上单击，如图2.29（a）所示，选取顶部的一条弧；

（3）系统显示“于箭头方向输入偏距[退出]” 文本框，并在草绘区显示偏移方向的的箭头，如图2.29（a）所示，用户在该文本框中输入偏距；

（3）系统再次提示“选取要偏置的边。”时，重复上述第2步～第3步，直至单击“类型”对话框中的“关闭”按钮。



 图2.28  选择偏距边类型图



图2.29  选择偏距边类型





图2.30使用环偏移边生成的实体       图2.31偏移边删除后的参照图元
