2.6 圆角的绘制

利用“圆角”命令可以在选取的两个图元之间自动创建圆角过渡，这两个图元可以是直线、圆和样条曲线。圆角的半径和位置取决于选取两个图元时的位置，系统选取离开二线段交点最近的点创建圆角，如图2.18（a）所示。

调用命令的方式如下：

（1）通过菜单：“草绘”à“圆角”à“圆形”；

（2）通过图标：单击“草绘器工具”工具栏中的  图标按钮。

操作步骤如下：

（1）在草绘器中，单击  图标按钮，启动“圆角”命令；

（2）系统弹出“选取”对话框，并提示“选取两个图元。”时，分别在两个图元上单击，如图2.18（a）所示的点1、点2，系统自动创建圆角；

（3）系统再次提示“选取两个图元。”时，继续选取两个图元，如图2.18（a）所示的点3、点4，创建另一个圆角。直至单击鼠标中键，结束命令。

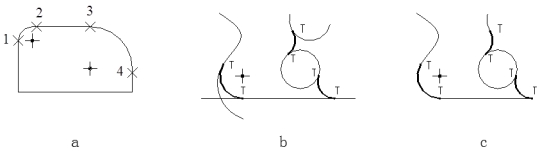

图2.18  绘制圆角

【例2-2】 用“直线”、“圆”、“圆弧”、“圆角”命令绘制如图2-19所示的草图。





图2.19  绘制二维草图

步骤1 创建新文件

步骤2 绘制水平中心线

步骤3 绘制矩形

（1）单击“草绘器工具”工具栏中的  图标按钮，启动“矩形”命令；

（2）在合适位置单击，确定矩形的一个顶点；再移动鼠标，出现如图2.20（a）所示的界面，单击，确定矩形的另一对角点，绘制矩形；

（3）单击鼠标中键，结束命令。

步骤4 绘制上段斜线

斜线起始点在矩形右侧边上，如图2.20（b）所示，操作过程略。

步骤5 绘制中间圆弧

用“3点/相切端”命令画圆弧，保证该圆弧与斜线相切，如图2.20（c）所示。操作过程略。

步骤6 绘制下段斜线

如图2.20（d）所示，操作过程略。

步骤7 绘制圆角

（1）单击“草绘器工具”工具栏中的  图标按钮，启动“圆角”命令；

（2）系统弹出“选取”对话框，并提示“选取两个图元。”时，分别在矩形左侧边与顶边单击；

（3）系统再次提示“选取两个图元。”时，继续在矩形左侧边与底边单击，创建另一个圆角。创建的圆角如图2.20（e）所示；

（4）系统再次提示“选取两个图元。”时，分别选择矩形右侧边上端与上端斜线，创建的圆角如图2.20（f）所示。单击鼠标中键，结束命令。

步骤8 绘制右下端铅垂线

如图2.20（g）所示，操作过程略。

步骤9 绘制右下端圆角

结果如图2.20（h）所示。

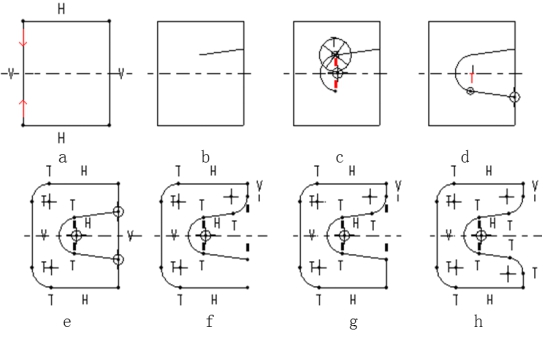

图2.20  草图绘制过程
