2.4 圆弧的绘制

2.4.1 指定三点绘制圆弧

利用“3点/相切端”命令可以指定三点创建圆弧，该方式是默认画圆弧的方式。

调用命令的方式如下：

（1）通过菜单：“草绘”à“弧”à“3点/相切端”；

（2）通过图标：单击“草绘器工具”工具栏中的  图标按钮。

操作步骤如下：

（1）在草绘器中，单击  图标按钮，启动“3点/相切端”命令；

（2）在合适位置单击，确定圆弧的起始点，如图2.12所示的点1；

（3）移动鼠标，在适当位置单击，指定圆弧的终点，如图2-13所示的点2；

（4）移动鼠标，在适当位置单击，如图2.12所示的点3，确定圆弧的半径；

（5）重复上述第2步～第4步，创建另一个圆弧；或单击鼠标中键，结束命令。

a 3点画弧径                     b 相切端画弧

图2.12 三点绘制圆弧

2.4.2 同心圆弧的绘制

利用弧的“同心”命令可以创建与指定圆或圆弧同心的圆弧。

调用命令的方式如下：

（1）通过菜单：“草绘”à “弧”à“同心”。

（2）通过图标：单击“草绘器工具”工具栏的“弧”弹出式工具栏中的  图标按钮。

操作步骤如下：

（1）在草绘器中，单击 图标按钮，启动弧的“同心”命令；

（2）系统提示“选取一弧(去定义中心)。”时，选取一个圆弧或圆。如图2-13所示，在已知圆弧上点1处单击；

（3）移动鼠标，在适当位置单击，指定圆弧的起点，如图2.13所示点2；

（4）移动鼠标，在另一适当位置单击，指定圆弧的端点，如图2.13所示点3，系统创建与指定圆或圆弧同心的圆弧；

（5）重复上述第3步～第4步,再创建选定圆或圆弧的同心圆弧；或单击鼠标中键，结束命令。

                   图2.13同心弧图2.14指定圆心和端点绘制圆弧

2.4.3 指定圆心和端点绘制圆弧

利用弧的“圆心和端点”命令可以通过指定圆弧的圆心点和端点创建圆弧。

调用命令的方式如下：

（1）通过菜单：“草绘”à“弧”à“圆心和端点”；

（2）通过图标：单击“草绘器工具”工具栏的“弧”弹出式工具栏中的  图标按钮。

操作步骤如下：

（1）在草绘器中，单击  图标按钮，启动圆弧的“圆心和端点”命令；

（2）移动鼠标，在适当位置单击，指定圆弧的圆心，如图2.14所示点1；

（3）移动鼠标，在适当位置单击，指定圆弧的起始点，如图2.14所示点2；

（4）移动鼠标，在适当位置单击，指定圆弧的端点，如图2.14所示点3；

（5）重复上述第2步～第4步，再创建另一个圆弧。直至单击鼠标中键，结束命令。

2.4.4 指定与三个图元相切圆弧的绘制

利用弧的“3相切”命令可以创建与三个已知的图元相切的圆弧，操作方法与“3相切” 画圆方法类似。

调用命令的方式如下：

（1）通过菜单：“草绘”à“弧”à“3相切”；

（2）通过图标：单击“草绘器工具”工具栏的“弧”弹出式工具栏中的  图标按钮。

操作步骤如下：

（1）在草绘器中，单击图标按钮，启动弧的“3相切”命令。

第2步～第5步，同本书第2.3.4小节的第2步～第5步。

【例2-1】用“直线”、“圆”、“圆弧”命令绘制如图2.15所示的草图。

图2.15  绘制二维草图（一）

步骤1 创建新文件

（1）单击下拉菜单“文件”à“新建”，弹出如图2.1所示的“新建”对话框；

（2）在“类型”选项组内选择“草绘”；

（3）在“名称”编辑框中输入文件名称，单击“确定”按钮，进入草绘环境。

步骤2 创建旋转特征

（1）单击“草绘器工具”工具栏的“线”弹出式工具栏中的  图标按钮，启动 “中心线”命令；

（2）在草绘区内单击，确定中心线的通过的一点；

（3）移动鼠标，出现 “垂直”约束符号V，单击，绘制垂直中心线；

（4）在草绘区内单击，确定中心线的通过的一点；

（5）移动鼠标，出现 “水平”约束符号H，单击，绘制水平中心线；

（6）单击鼠标中键，结束命令。

步骤3 绘制中间圆

（1）单击“草绘器工具”工具栏中的  图标按钮，启动“圆”命令；

（2）移动鼠标，在两条中心线交点处单击，确定圆的圆心位置，如图2.16（a）所示的点1；

（3）移动鼠标，在适当位置单击，指定圆上的一点，绘制圆；

（4）单击鼠标中键，结束命令。

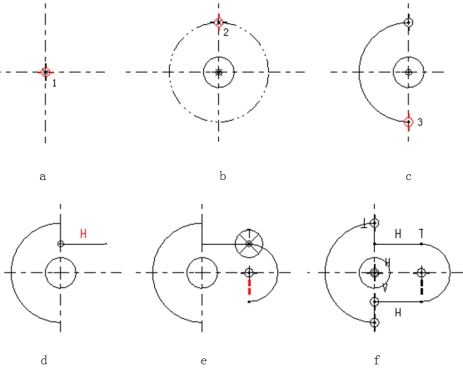

图2.16  草图绘制过程（一）

步骤4 绘制左半圆弧

（1）单击“草绘器工具”的“弧”弹出式工具栏中的  图标按钮，启动弧的“同心”命令。

（2）系统提示“选取一弧(去定义中心)。”时，选取中间圆；

（3）移动鼠标，在垂直中心线的适当位置单击，指定圆弧的起点，如图2.16（b）所示的点2；

（4）移动鼠标，出现如图2.16（c）所示的界面单击，指定圆弧的端点3，保证圆弧上下对称；

（5）连续单击鼠标中键两次，结束命令。

步骤5 绘制上半两条直线

（1）单击“草绘器工具”工具栏中的  图标按钮，启动“线”命令；

（2）单击圆弧的上端点，确定直线的起点；

（3）向下移动鼠标，在垂直中心线的适当位置单击，确定直线段的端点，绘制一段垂直线段；

（4）向右移动鼠标，出现“水平”约束符号H，单击，绘制水平直线段，如图2.16（d）所示；

（5）单击鼠标中键，结束命令。

步骤6 绘制右半圆弧

（1）单击“草绘器工具”工具栏中的  图标按钮，启动“3点/相切端”命令；

（2）在水平线段的右端点单击，确定圆弧的起始点，如图2.16（e）所示；

（3）移动鼠标，出现如图2.16（e）所示的约束条件单击，指定圆弧的终点；

（4）单击鼠标中键，结束命令。

步骤7 绘制右半圆弧

操作过程略，结果如图2.16（f）所示。
