2.3 圆的绘制

Pro/E创建圆的方法有：指定圆心和半径画圆、画同心圆、三点画圆、画与3个图元相切的圆，如图2.11所示。

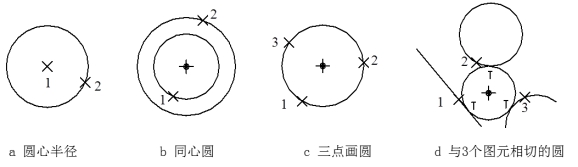

图2.11绘制圆的方法

2.3.1 指定圆心和半径绘制圆

利用“圆心和点”命令可以指定圆心和圆上一点创建圆，即指定圆心和半径绘制圆，该方式是默认画圆的方式，如图2.11（a）所示。

调用命令的方式如下：

（1）通过菜单：“草绘 à“圆”à“圆心和点”；

（2）通过图标：单击“草绘器工具”工具栏中的  图标按钮。

快捷菜单：在草绘窗口内右击，在快捷菜单中选取“圆”。

操作步骤如下：

（1）在草绘器中，单击  图标按钮，启动“圆”命令；

（2）在合适位置单击，确定圆的圆心位置。如图2.11（a）所示的点1；

（3）移动鼠标，在适当位置单击，指定圆上的一点，如图2.11（a）所示点2。系统则以指定的圆心，以及圆心与圆上一点的距离为半径画圆；

（4）重复上述第2步～第3步,绘制另一个圆；或单击鼠标中键，结束命令。

2.3.2 同心圆的绘制

利用圆的“同心”命令可以创建与指定圆或圆弧同心的圆，如图2.11（b）所示。

调用命令的方式如下：

（1）通过菜单：“草绘”à“圆”à“圆心和点”；

（2）通过图标：单击“草绘器工具”工具栏的“圆”弹出式工具栏中的  图标按钮。

操作步骤如下：

（1）在草绘器中，单击  图标按钮，启动圆的“同心”命令；

（2）系统弹出“选取”对话框，并提示“选取一弧(去定义中心)。”时，选取一个圆弧或圆。如图2-11（b）所示，在小圆的点1处单击；

（3）移动鼠标，在适当位置单击，指定圆上的一点，如图2.11（b）所示的点2。系统创建与指定圆同心的圆；

（4）移动鼠标，再次单击，创建另一个同心圆。或单击鼠标中键；

（5）系统再次弹出“选取”对话框，并提示“选取一弧(去定义中心)。”时，可重新选取另一个圆弧或圆；或单击鼠标中键，结束命令。

2.3.3 指定三点绘制圆

利用圆的“3点”命令可以通过指定三点创建一个圆，如图2.11（c）所示。

调用命令的方式如下：

（1）菜单：“草绘”à“圆”à“3点”；

（2）图标：单击“草绘器工具”工具栏的“圆”弹出式工具栏中的  图标按钮。

操作步骤如下：

（1）在草绘器中，单击  图标按钮，启动圆的“3点”命令；

（2）分别在适当位置单击，确定圆上的第1、2、3点，系统通过指定的三点画圆，如图2.11（c）所示；

（3）重复上述第2，再创建另一个圆。直至单击鼠标中键，结束命令。
