2.2 直线的绘制

Pro/E中的直线图元包括普通直线、与两个图元相切的直线以及中心线。

2.2.1 普通直线的绘制

标题栏位于主界面的顶部，用于显示当前正在运行的Pro/ENGINEER Wildfire 5.0应用程序名称和打开的文件名等信息。利用“线”命令可以通过两点创建普通直线图元，此为绘制直线的默认方式。

调用命令的方式如下：

（1）通过菜单：“草绘”à“线”à“线”；

（2）通过图标：单击“草绘器工具”工具栏中的  图标按钮。

快捷菜单：在草绘窗口内右击，在快捷菜单中选取“线”。

操作步骤如下：

（1）在草绘器中，单击  图标按钮，启动“线”命令

（2）在草绘区内单击，确定直线的起点

（3）移动鼠标，草绘区显示一条“橡皮筋”线，在适当位置单击，确定直线段的端点，系统在起点与终点之间创建一条直线段

（4）移动鼠标，草绘区接着上一段线又显示一条“橡皮筋”线，再次单击，创建另一条首尾相接的直线段。直至单击鼠标中键

（5）重复上述第2步～第4步，重新确定新的起点，绘制直线段；或单击鼠标中键，结束命令。

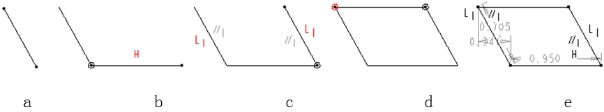

如图2.8所示，为绘制平行四边形的操作过程。其中约束符号H表示水平线、∥1表示绘制两条平行线，L1表示两线长度相等， 表示创建相同点。图2.8（e）所示为最终的草图。



图2.8 绘制平行四边形

2.2.2 与两图元直线的绘制

利用“直线相切”命令可以创建与两个圆或圆弧相切的公切线。

调用命令的方式如下：

（1）通过菜单：“草绘”à“线”à“直线相切”；

（2）通过图标：单击“草绘器工具”工具栏的“线”弹出式中的  图标按钮。

操作步骤如下：

（1）在草绘器中，单击  图标按钮，启动“直线相切”命令；

（2）系统弹出“选取”对话框，如图2.9所示，并提示“在弧或圆上选取起始位置。”时，在圆或圆弧的适当位置单击，确定直线的起始位点；

（3）系统提示“在弧或圆上选取结束位置。”时，移动鼠标，在另一个圆或圆弧适当位置单击，系统将自动捕捉切点，创建一条公切线，如图2.10所示；

（4）系统再次显示“选取”对话框，并提示“在弧或圆上选取起始位置。”时，重复上述第2步～第3步，或单击鼠标中键，结束命令。





图2.9 “选取”对话框          图2.10  绘制与两图元相切的直线

2.2.3 中心线的绘制

中心线不能用于创建三维特征，而是用作辅助线，主要用于定义旋转特征的旋转轴、对称图元的对称线，以及构造直线等。利用“中心线”命令可以定义两点绘制无限长的中心线。

调用命令的方式如下：

（1）通过菜单：“草绘”à“线”à“中心线”；

（2）通过图标：单击“草绘器工具”工具栏的“线”弹出式工具栏中的  图标按钮。

操作步骤如下：

第1步，在草绘器中，单击  图标按钮，启动“中心线”命令；

第2步，在草绘区内单击，确定中心线的通过的一点；

第3步，移动鼠标，在适当位置单击，确定中心线通过的另一点，系统通过两点创建一条中心线；

第4步，重复上述第2步～第3步,绘制另一条中心线；或单击鼠标中键，结束命令。
