2.1 二维草绘的基本知识

2.1.1 进入二维草绘环境的方法

由“草绘”模块直接进入草绘环境。创建新文件时，在如图2.1所示的“新建”对话框中的“类型”选项组内选择“草绘”，并在“名称”编辑框中输入文件名称后，可直接进入草绘环境。在此环境下直接绘制二维草图，并以扩展名为.sec保存文件。此类文件可以导入到零件模块的草绘环境中，作为实体造型的二维截面；也可导入到工程图模块，作为二维平面图元。

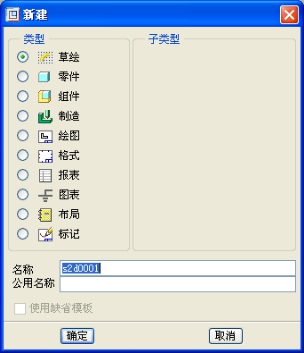

图2.1  在“新建”对话框中选择“草绘”

2.1.2 草绘工作界面介绍

进入二维草绘的环境后，将显示如图2.2所示的工作界面。该界面是典型的Windows应用程序窗口，主要包括：标题条、导航区、菜单栏、工具栏、草绘区、信息区等。

图2.2  草绘工作界面

（1）菜单栏

位于标题栏下方的菜单栏共有11个下拉菜单，显示了二维草绘环境所提供的命令菜单，包括创建、保存和修改草图的命令以及设置 Pro/ENGINEER 环境和配置选项的命令。仅亮显的菜单项才能在活动的草绘窗口内使用。

（2）工具栏

工具栏可位于窗口的顶部、右侧和左侧，采用拖动的方式可以改变工具栏的位置。在任一工具栏上右击，弹出如图2.3所示的快捷菜单，选择需要显示或隐藏的某一工具栏，控制其显示与否。当选择“工具栏”选项时，将打开“定制”对话框的“工具栏”选项卡，在其中也可以设置工具栏的显示与位置，如图2.4所示。在绘制二维草图时，应显示“草绘器”和“草绘器工具”工具栏。



图2.3 设置工具栏快捷菜单         图2.4在“定制”对话框中设工具栏置

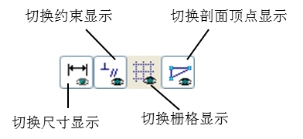

图2.5“草绘器”工具栏



图2.6“草绘器工具”工具栏

“草绘器”工具栏控制尺寸、几何约束1、屏幕栅格、线段端点的显示或隐藏。默认设置下，除了“屏幕栅格”功能关闭外，其余三个功能均为打开状态，系统显示几何约束符号和尺寸。如图2.7（a）所示。当打开“栅格”后，草绘区显示“栅格”，如图2.7（b）所示。

“草绘器工具”工具栏提供了绘制二维草图时，几何图元的创建与编辑命令。

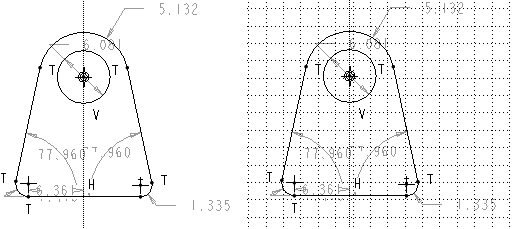

（a） 默认设置的效果                     （b）打开“栅格”后的效果

图2.7“草绘器”工具栏中各按钮的控制效果
