1.3 系统安装与模型的操作

（1）系统安装

（2）模型操作

1.3.1 模型的显示

在Pro/ENGINEER中模型的显示方式有四种，可以单击下拉菜单“视图”à“显示设置” à“模型显示”命令，在“模型显示”对话框中设置 ，也可以单击系统工具栏中下列图标按钮来控制。

（1） 线框：使隐藏线显示为实线，如图1.6所示。

（2） 隐藏线：使隐藏线以灰色显示，如图1.7所示。

（3） 无隐藏线：不显示隐藏线，如图1.8所示。

（4） 着色：模型着色显示，如图1.9所示。



图1.6“线框”显示方式             图1.7“隐藏线”显示方式



图1.8“无隐藏线”显示方式           图1.9“着色”显示方式

1.3.2 模型的观察

为了从不同角度观察模型局部细节，需要放大、缩小、平移和旋转模型。在Pro/ENGINEER中，可以用三键鼠标来完成下列不同的操作。

（1）旋转：按住鼠标中键+移动鼠标。

（2）平移：按住鼠标中键+Shift键+移动鼠标。

（3）缩放：按住鼠标中键+Ctrl键+垂直移动鼠标。

（4）翻转：按住鼠标中键+Ctrl键+水平移动鼠标。

（5）动态缩放：转动中键滚轮。

另外，系统工具栏中还有以下与模型观察相关的图标按钮，其操作方法非常类似于AutoCAD中的相关命令。

（1） 缩小：缩小模型。

（2） 放大：窗口放大模型。

（3） 重新调整：相对屏幕重新调整模型，使其完全显示在绘图窗口。

1.3.3 模型的定向

1.3.3.1选择默认的视图

在建模过程中，有时还需要按常用视图显示模型。可以单击系统工具栏中 图标按钮，在其下拉列表中选择默认的视图，如图1.10所示，包括：标准方向、缺省方向、后视图、俯视图、前视图（主视图）、左视图、右视图和仰视图。



图1.10 保存的视图列表

1.3.3.2定向的视图

除了选择默认的视图，如果用户根据需要重定向视图，操作步骤如下：

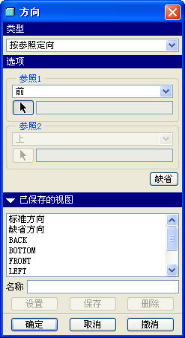

（1）单击系统工具栏中的  图标按钮，弹出如图1.11所示“方向”对话框；

（2）选取DTM1基准平面为参照1，如图1.12所示；

（3）选取TOP基准平面为参照2；

（4）单击“已保存视图”按钮，在名称文本框中输入“自定义”，单击“保存”按钮；

（5）单击“确定”按钮，模型显示如图1.13所示。同时，“自定义” 视图保存在如图1.10所示视图列表中。



图1.11“方向”对话框         图1.12 DTM1基准平面为参照1



图1.13“自定义”视图
