模型空间图纸打印输出

1.在模型空间完成图纸绘制后，快捷键“ctrl+P”，跳出“打印-模型”对话框

2.在“打印机/绘图仪”下拉列表中选择对应的打印机，也可以选择软件自带的虚拟打印机输出“*.PDF”、“*.JPG ”、“*.PNG”、“ *.DWF”等格式的电子图纸。比如选择“DWF6 eplot.pc3”内置打印机可以输出“*.dwf”格式电子图纸。

3.这时，在“图纸尺寸（Z）”列表中出现默认图纸“ISO A4（210.00 x 297.00毫米）”。注意，请不要用这个默认图纸。因为该图纸模式下图纸页边距过大，大家可以预览观察问题所在。

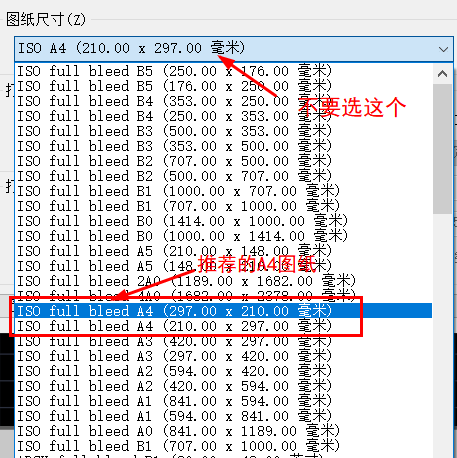

正确操作：点击下拉列表，将滑块移到顶部，选择“ISO full bleed A4...”，即下图中推荐的两种图纸格式。

4.模型空间出图时，“打印区域|打印范围”下拉列表中，修改“显示”选项为“窗口”模式，这时右边会出现“窗口”按钮。

5.点击右边的“窗口”按钮，界面会跳转到模型空间，这时，请点击框选需要打印的图形区域， 选定后会重新跳回“打印-模型”对话框界面。比如可以捕捉A4图框页面边界所在的矩形对角点。

6.这时，请观察箭头所指打印缩略图，图中斜线框表示我们选择的打印区域，外面的矩形框表示打印页面。如下图所示，斜线框没有充满图纸，说明图形方向错误。应该调整“图形方向”为“横向”。

模型空间出图

用软件自带的电子打印机进行模型空间出图。

模型空间出图技术要点回顾
