绘制餐桌三视图

一、任务内容：

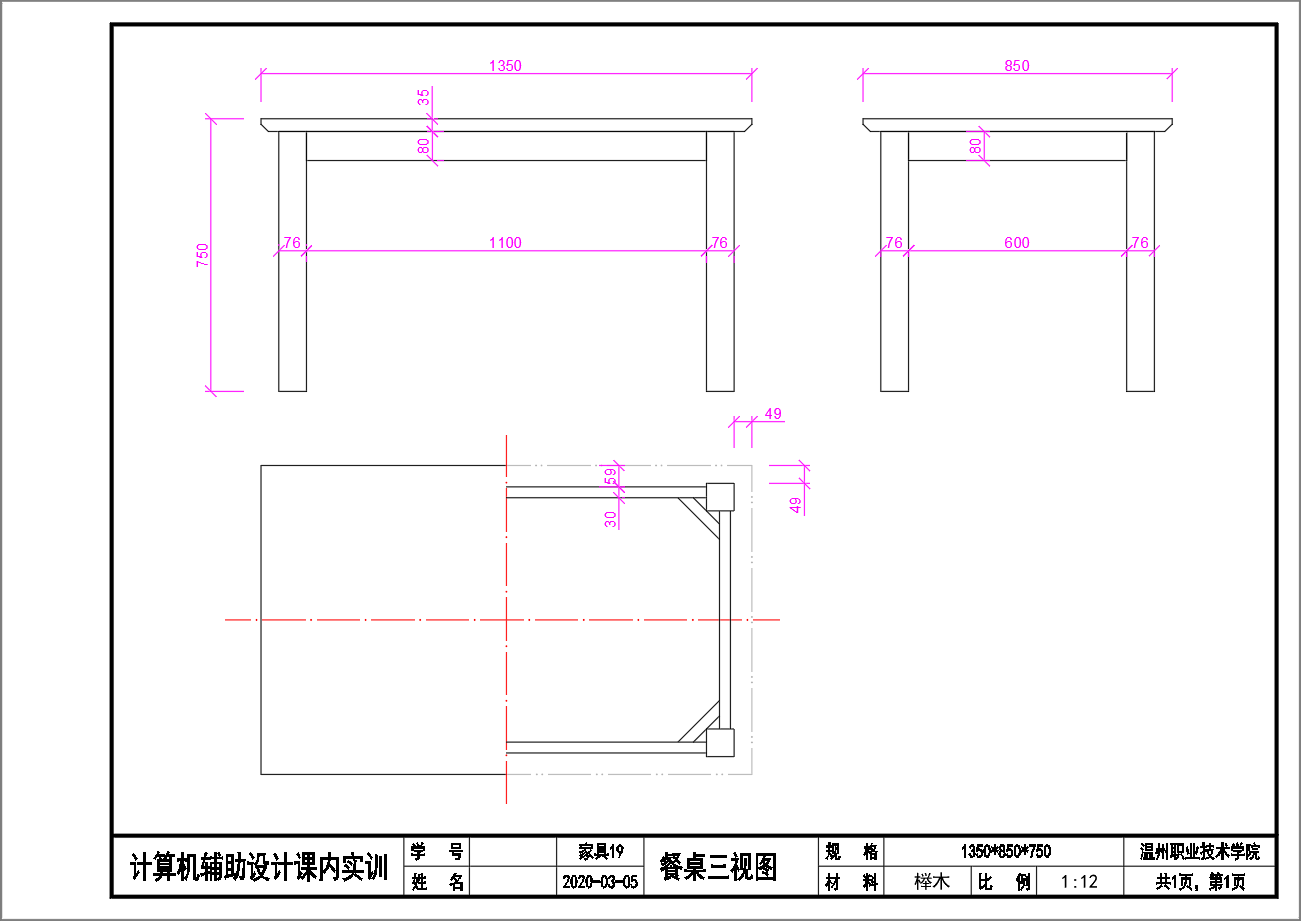

        请临摹绘制下图所示餐桌三视图

二、作业环境

    1. AutoCAD2008以上版本软件

    2. 作业时间3课时以内

三、任务要求

1.A4图纸出图，建议出图比例1:12；

2.餐桌轮廓线建议宽度为0.3mm（即线宽b值为0.3）其它图线宽度按家具制图标准要求设置。

3.可直接调用家具制图样板文件进行后续绘图。

4.作业分别以截图和“*.dwg”源文件形式上传学习通。

三、作业过程分析

该项目主要作业任务包括餐桌三视图绘制、尺寸标注、图框绘制或调用。

1. 家具图框绘制或调用（绘图环境设置）

    可以直接调用前期作业“家具制图.dwt”样板文件。其主要内容包括图层设置、标注样式设置和图框绘制等内容。需要注意的是模型空间中的产品视图是按1：1绘制的，因此需要按出图比例要求放大A4图框。

2. 餐桌三视图绘制

（1）主视图绘制

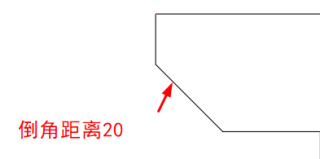

主视图可由由桌面、左右桌腿、长望板四个矩形组成。其中桌面板矩形下部两个角点需要做倒角处理。另外通过俯视图可知桌腿位置相对桌面板边缘往内收49mm。

（2）侧视图绘制

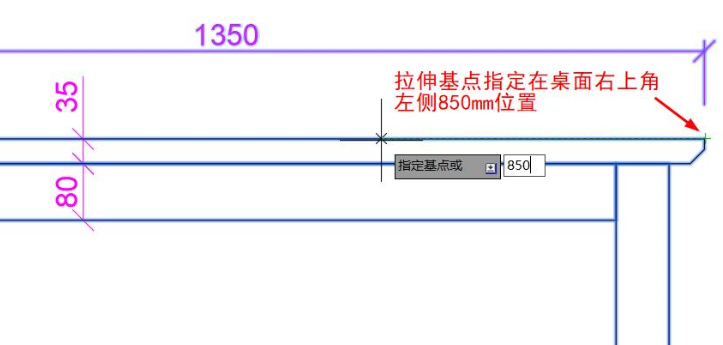

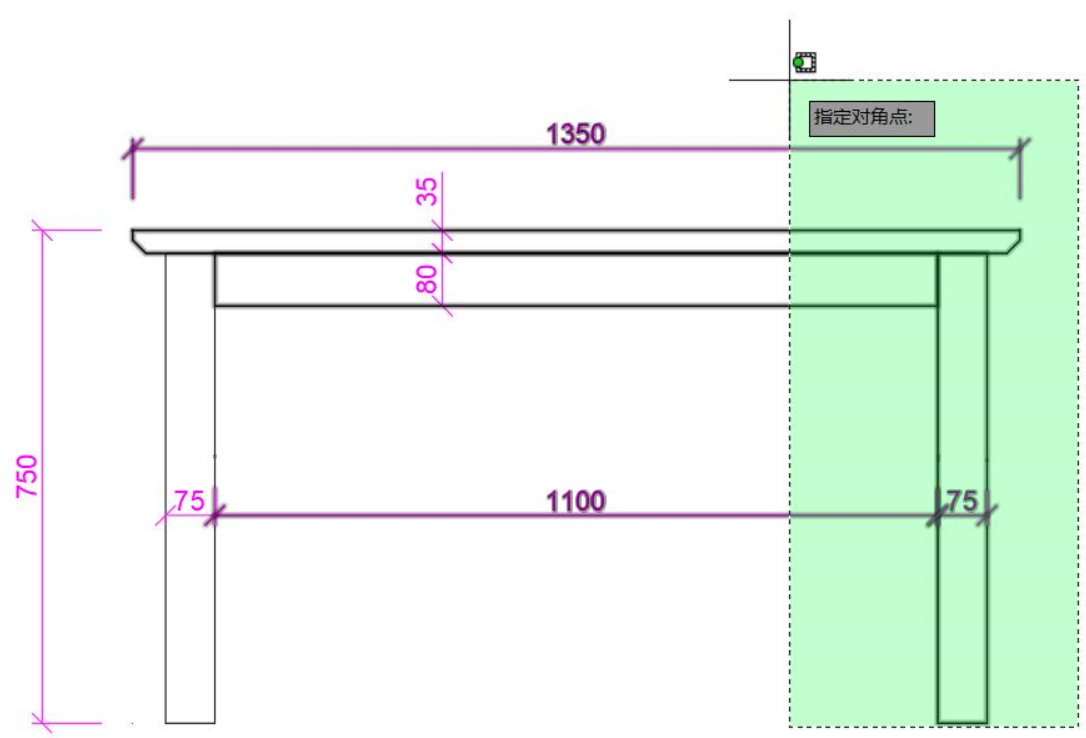

图中左侧视图与主视图相比，除了中间矩形（望板）x方向参数不同之外，图形其余部分都是一样的。所以，左侧试图的绘制可以直接复制主视图，通过“S”定长拉伸操作一步到位。拉伸选择对象时，注意鼠标由右往左选择，圈交范围如下图绿色区域所示；基点指定在桌面板矩形右上角点左侧850mm处，第二个点捕捉到桌面板矩形左上角点，实现定长拉伸。

（3）俯视图绘制

俯视图中由矩形命令绘制1350*850的矩形，并用点划线绘制横竖两条轴线。用矩形命令绘制76*76上下两个桌腿矩形，用“ML”多线命令绘制“比例”为30的上下和右侧望板，用直线命令绘制45°斜线塞角。注意图形对象之间的尺寸参数。

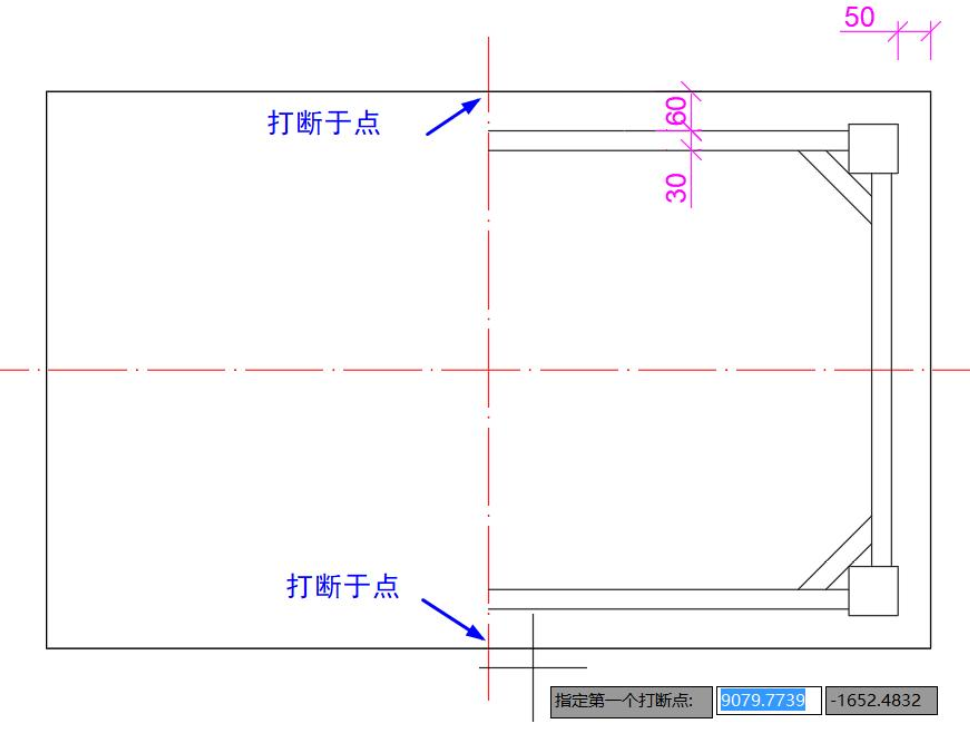

用“打断于点”命令将矩形沿纵向轴线打断分为左右两个部分，修改右侧部分线型为双点划线。

3. 尺寸标注

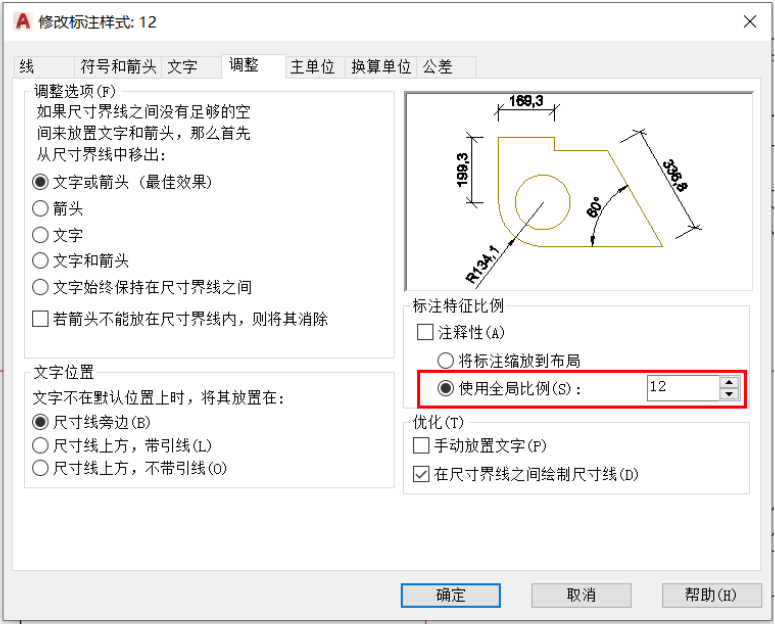

新建全局比例为12的标注样式，对图中相关参数进行尺寸标注。标注样式的创建方法参见“样板文件创建”相关章节。注意修改线性标注的起止符号为短斜线。
