传感器实验注意事项

一、实验准备

实验指导书上的实验电路原理图中，带有加粗线路的，就代表实验连接线，这时需要自己动手连接起来。



二、在连接各电路中

如：连接电源，实验模块，传感器等实验连接线最好选用颜色之分，如：红色线接+15V，黑色线连接地线，蓝色线接-15V，黄色线接+5V，这样以便于查找实验中连接线是否正确连接。

三、转速与频率换算公式以及读数

转速值÷60=频率

频率×60=转速

转速表值÷6个磁钢= 一个磁钢的转速

（一）、频率转速表后面的1X10^3还有1x10^6什么意思。什么情况下选择？

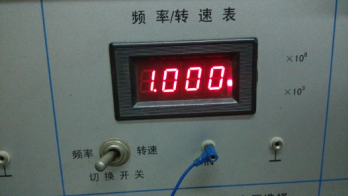

答：频率表上的x10^6,x10^3,是自动量程档，如图：

当频率表上频率值显示为1.000时，此时频率表右下角的红色指示灯亮起，频率表读数X10^3，也就是1KHz的频率。

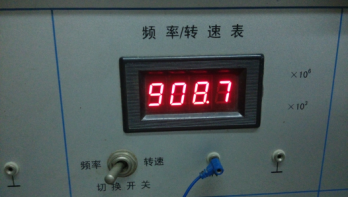

如果频率表显示没有超过1000Hz的时候，如图：

频率表右下角和右上角的任意一个指示灯不亮，此时，不用乘以10^3，图中直接读数908.7Hz的频率。

X10^6档，频率表右上角的红色指示灯不亮，就不用去管它，不用乘以10的6次方了，就直接读数。目前我们也没有这么大的频率值，也使用不了这么大的频率值。
