1、工作原理

磁电式传感器利用电磁感应原理，利用导体和磁场发生相对运动而产生感应电势输出。它工作时不需要辅助电源，是一种有源传感器。

磁电感应式传感器工作原理为N匝线圈在磁场中作切割磁力线运动或线圈所在磁场的磁通发生变化时，线圈中所产生的感应电动势e为

                                              （4-3）

当线圈垂直于磁场方向运动时，若以线圈相对磁场运动的速度V或角速度ω表示，则上式可写成

                                      （4-4）

在磁电感应式传感器中，当结构参数确定后，B、L、N、S均为定值，因此感应电动势ω与V（或ω）成正比，可以通过测量感应电动势的大小来测量转速。

2、测量电路

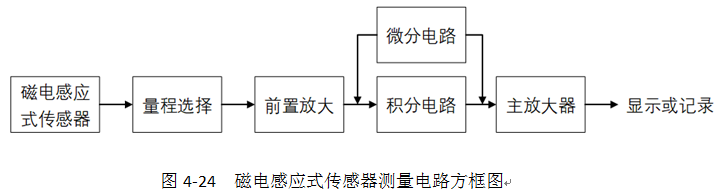

磁电感应式传感器可以直接输出感应电动势，而且磁电感应式传感器通常具有较高的灵敏度，所以一般不需要增益放大器。磁电感应式传感器只用于测量动态量，可以测量振动物体的线速度和旋转物体的角速度。如果在测量电路中加入积分电路或微分电路，那么还可以测量位移或加速度。图4-24为磁电感应式传感器的测量电路方框图。

           实训4-3 磁电式传感器的转速测量实验

1、实验目的

了解磁电式传感器用于测量转速的方法。

2、实验所用单元

磁电式传感器探头（如图4-41所示）、转速传感器（如图4-37（b）所示）、电机调速装备（光电传感器转换电路中）、差动放大器、光纤位移台架（如图4-37（c）所示）、直流稳压电源、频率与转速表。

3、实验原理及电路

旋转体在旋转时对磁电式传感器探头中线圈的磁通率造成明显变化，探头产生脉冲信号，经电路处理即可测量转速。

4、实验步骤

（1）固定好光纤位移台架，将磁电式传感器探头装于传感器支架上，将转速传感器放入光纤位移台架的圆孔中，使探头对准电机转盘磁极。

（2）将磁电传感器探头的两根输出信号接至差动放大器的输入端，差动放大器输出接至频率与转速表输入端。

（3）将频率与转速表切换开关拨到频率档，调节电机调速旋钮，使电机转动，观察实验现象。

5、实验报告

（1）观察实验现象，并记录实验数据，即频率表的读数。

（2）根据频率表读数，计算出电机的转速。

（3）总结实验的注意事项。

6、实验连线图（参考）

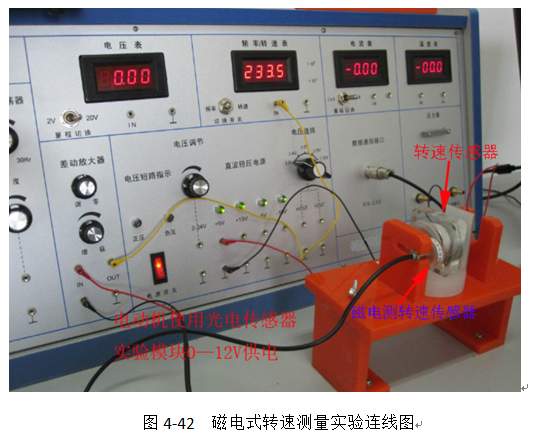

  本实验的实际连线图如图4-42所示。

利用示波器代替频率/转速表测量直流电机转速，仔细观察磁电感应式传感器输出的波形，是不是正弦波形？为什么？
