圆锥配合的公差项目

1、圆锥直径公差

指圆锥直径的允许变动量，即允许的最大极限圆锥直径与最小极限圆锥直径之差。圆锥直径公差带是在轴切面内最大、最小两个极限圆锥所限定的区域。

圆锥直径公差，适用于整个圆锥长度内的圆锥直径。

2、圆锥角公差

指圆锥角的允许变动量。圆锥角公差带是两个极限圆锥角所限定的区域。

圆锥角公差共分为AT1、AT2～ATl2共12个公差等级，AT1精度最高，其余依次降低。圆锥角公差可用角度值ATα或线性值ATD表示。

圆锥角公差可单向或双向表示，为保证内、外圆锥均匀接触，圆锥角公差多采用双向对称表示。AT1~AT5用于高精度角度样板；AT6~AT8用于传递大力矩的摩擦椎体、推销、工具圆锥等；AT8~AT10用于中等精度椎体零件；AT11~AT12用于低精度椎体零件。

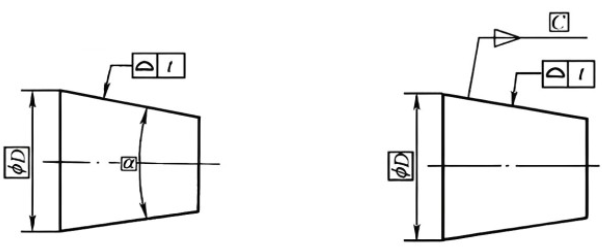

3、圆锥的形状公差

指圆锥形状的允许变动量。圆锥形状公差包括素线直线度公差、倾斜度公差、横截面圆度公差，一般不单独给出。对圆锥形状精度有更高要求时，可单独给出形状公差要求，形状公差取值应小于对应圆锥直径公差的一半。

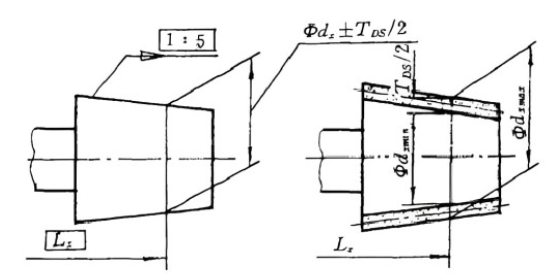

4、给定截面圆锥直径公差

指给定截面处的圆锥直径的允许变动量。

锥度公差的标注方法

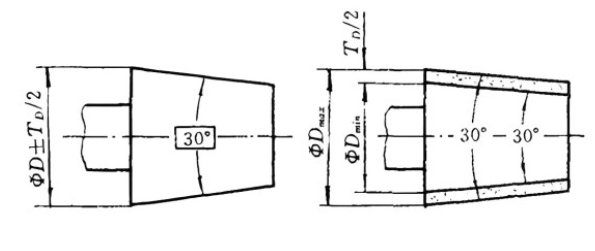

1、基本锥度法

2、锥度公差法
