机械测量技术

熊永康

目录

  • 1 项目一 机械零件的尺寸公差、极限配合及选用
    • 1.1 基本概念
    • 1.2 查表、画公差带图
    • 1.3 读图
    • 1.4 公差配合的选用
    • 1.5 尺寸的检测
    • 1.6 单元测验
  • 2 项目二 机械零件的几何公差及选用
    • 2.1 几何公差项目与几何公差带
    • 2.2 几何公差带及含义
    • 2.3 几何公差的标注
    • 2.4 公差原则
    • 2.5 几何公差的选用
    • 2.6 读图
    • 2.7 几何公差的检测
    • 2.8 单元测验
  • 3 零件表面粗糙度及选用
    • 3.1 表面粗糙度的概念、评定与标注
    • 3.2 表面粗糙度的选用
    • 3.3 单元测验
  • 4 键与花键的公差配合及选用
    • 4.1 平键的公差配合及选用
    • 4.2 花键的公差配合及选用
    • 4.3 单元测验
  • 5 螺纹的公差配合及选用
    • 5.1 背景知识
    • 5.2 读图、查表、选用、检测
    • 5.3 单元测验
  • 6 滚动轴承的公差配合及选用
    • 6.1 背景知识
    • 6.2 轴承公差配合的选用
    • 6.3 单元测验
  • 7 渐开线圆柱齿轮的传动精度及选用
    • 7.1 渐开线圆柱齿轮传动精度背景知识
    • 7.2 渐开线圆柱齿轮传动的精度设计
    • 7.3 单元测验
  • 8 光滑极限量规
    • 8.1 光滑极限量规背景知识
    • 8.2 单元测验
  • 9 圆锥公差与检测
    • 9.1 圆锥配合基本参数及特点
    • 9.2 圆锥配合的公差项目及标注
    • 9.3 圆锥配合、公差及检测
    • 9.4 单元测验
  • 10 综合练习
    • 10.1 读图

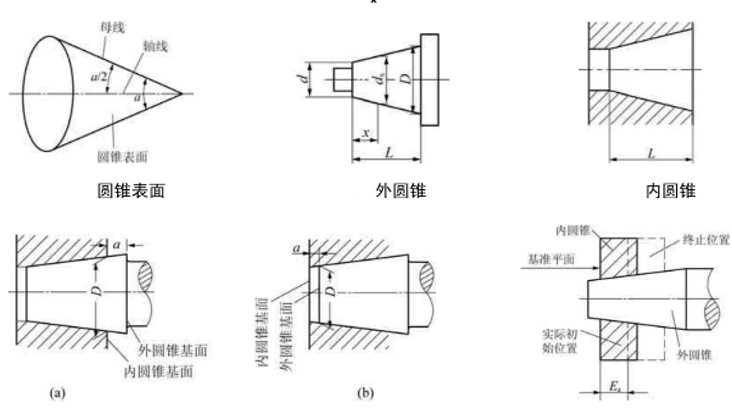

圆锥配合基本参数及特点

圆锥配合的基本参数

D、d、L、锥角α、素线角，锥度C=(D-d)/L、基面距、轴向位移


圆锥配合的特点（与圆柱配合比较）

1、对中性好，自动定心、可利用自锁传递扭矩，方便拆卸；

2、间隙、过盈可调整；

3、密封性好；

4、较复杂，加工检测较麻烦，应用不如圆柱配合广泛。
